香蕉视频app苹果

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹鋼(gang)是一種(zhong)超低碳馬氏(shi)體時效不(bu)銹鋼(gang)，它既(ji)具有馬氏(shi)體時效鋼(gang)的高(gao)強(qiang)度和良好(hao)的韌性，又具有常規(gui)香蕉視頻app蘋果:不銹鋼的耐蝕(shi)性(xing)。該鋼(gang)易于生產和(he)(he)(he)具有良好的加(jia)工性(xing)能，主要(yao)用于要(yao)求具有高的強度、良好的韌性(xing)和(he)(he)(he)耐蝕(shi)性(xing)的裝備，如供(gong)料螺(luo)旋(xuan)推進器、捏合元件、破碎(sui)機襯板(ban)、塑料模具和(he)(he)(he)模板(ban)等。

一(yi)、化學(xue)成(cheng)分

 00Cr12Ni10AlTi 不銹(xiu)鋼的(de)化學成分見表5-60。

二、室溫力學性能(neng)

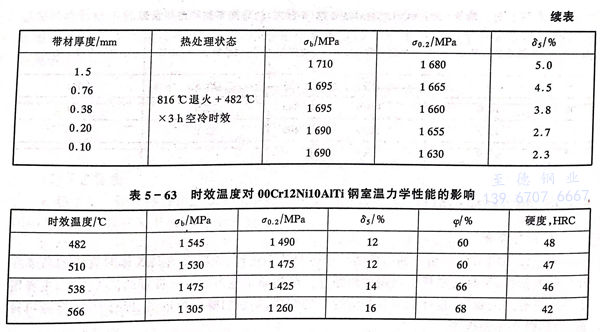

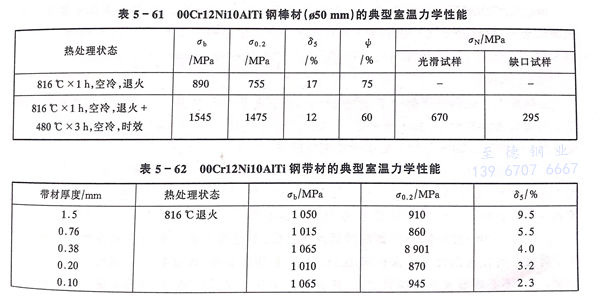

  00Cr12Ni10AlTi 不(bu)銹鋼(gang)在退火條(tiao)件下具有較高(gao)的抗拉強(qiang)度和屈服強(qiang)度，且塑(su)性(xing)(xing)(xing)和韌(ren)性(xing)(xing)(xing)良好(hao)。通(tong)過簡(jian)單的時(shi)效處(chu)理，其強(qiang)度水平較退火狀態提高(gao)1倍，同時(shi)保(bao)留了足夠的塑(su)韌(ren)性(xing)(xing)(xing)。00Cr12Ni10AITi 不(bu)銹鋼(gang)棒材、帶材及時(shi)效處(chu)理對室溫力學性(xing)(xing)(xing)能的影響見表5-61至表5-63。

三、高溫力學性能

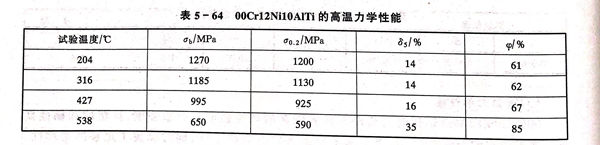

  00Cr12Ni10AlTi 不銹鋼的高溫拉伸性能見表5-64。

四(si)、耐蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹(xiu)鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五(wu)、工藝(yi)性能

 a. 熱(re)加工

  此鋼易于熱加(jia)(jia)工(gong)，理想(xiang)的(de)(de)熱加(jia)(jia)工(gong)溫度范圍(wei)為(wei)(wei)1038～1230℃。為(wei)(wei)得(de)到細化(hua)的(de)(de)晶(jing)粒和最(zui)佳力學性能(neng)，應(ying)(ying)在(zai)816～927℃范圍(wei)內(nei)進行(xing)終(zhong)加(jia)(jia)工(gong)，在(zai)終(zhong)加(jia)(jia)工(gong)范圍(wei)內(nei)應(ying)(ying)盡可能(neng)加(jia)(jia)大變形量，至(zhi)少應(ying)(ying)為(wei)(wei)20％。加(jia)(jia)工(gong)后空冷至(zhi)室溫即可。

 b. 熱(re)處理

  00Cr12Ni10AlTi 不銹鋼的(de)使用(yong)狀態為(wei)固(gu)溶(rong)退火＋時(shi)效(xiao)處理。鋼的(de)固(gu)溶(rong)處理溫度(du)(du)(du)為(wei)816℃×1h空冷，而后進行時(shi)效(xiao)處理，以(yi)得到(dao)所需強度(du)(du)(du)和塑韌(ren)性，根據對材料的(de)強度(du)(du)(du)、塑韌(ren)性要(yao)求選擇恰當的(de)時(shi)效(xiao)溫度(du)(du)(du)，時(shi)效(xiao)時(shi)間為(wei)3小(xiao)時(shi)，冷卻方式(shi)為(wei)空冷。

c. 焊接

  00Cr12Ni10AlTi 不(bu)(bu)銹鋼的焊(han)接(jie)(jie)性(xing)能良好，不(bu)(bu)論是(shi)在退火狀態還(huan)是(shi)在時(shi)效(xiao)條件下均易于焊(han)接(jie)(jie)。可(ke)使用(yong)惰性(xing)氣體保護(hu)和(he)手(shou)工電弧(hu)焊(han)等焊(han)接(jie)(jie)方(fang)法(fa)，焊(han)接(jie)(jie)材料宜(yi)使用(yong)與母(mu)材相同的化學成分(fen)，不(bu)(bu)必焊(han)前預(yu)熱和(he)焊(han)后退火，焊(han)后進行480℃時(shi)效(xiao)處理(li)，可(ke)獲得與母(mu)材相近的強度和(he)韌性(xing)。

六(liu)、物理性能

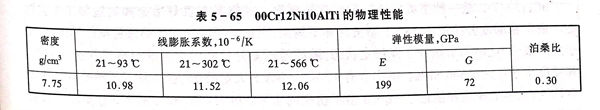

  00Cr12Ni10AlTi 不銹鋼的物理性能(neng)見表5-65。
