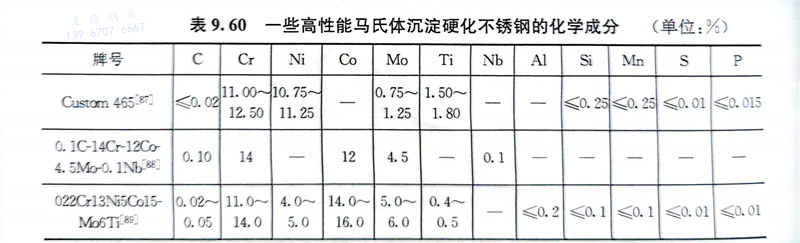

沉淀(dian)硬(ying)(ying)化(hua)(hua)不(bu)銹鋼(gang)(gang)是(shi)一類(lei)含沉淀(dian)硬(ying)(ying)化(hua)(hua)元素(su)(Cu、Al、Ti、Nb)的(de)鐵(tie)鉻鎳合金(jin)(jin),可(ke)以通過熱處理強(qiang)化(hua)(hua),此類(lei)鋼(gang)(gang)具(ju)有高強(qiang)度(du)、足夠的(de)韌性和適宜的(de)耐(nai)蝕(shi)性。主(zhu)要應用于(yu)(yu)宇航工業和一些高技術產業。 沉淀(dian)硬(ying)(ying)化(hua)(hua)不(bu)銹鋼(gang)(gang)可(ke)區分(fen)為馬氏(shi)體(ti)、半奧氏(shi)體(ti)和奧氏(shi)體(ti)沉淀(dian)硬(ying)(ying)化(hua)(hua)不(bu)銹鋼(gang)(gang)三種主(zhu)要類(lei)型(xing),近年來又出現了鐵(tie)素(su)體(ti)沉淀(dian)硬(ying)(ying)化(hua)(hua)不(bu)銹鋼(gang)(gang)。在(zai)馬氏(shi)體(ti)沉淀(dian)不(bu)銹鋼(gang)(gang)中,基于(yu)(yu)馬氏(shi)體(ti)時效鋼(gang)(gang)的(de)經驗,近年來出現了馬氏(shi)體(ti)時效不(bu)銹鋼(gang)(gang),與前者比較,后(hou)者碳含量較低,其強(qiang)化(hua)(hua)手段主(zhu)要是(shi)靠(kao)金(jin)(jin)屬間(jian)化(hua)(hua)合物析(xi)出,且(qie)熱處理簡單。

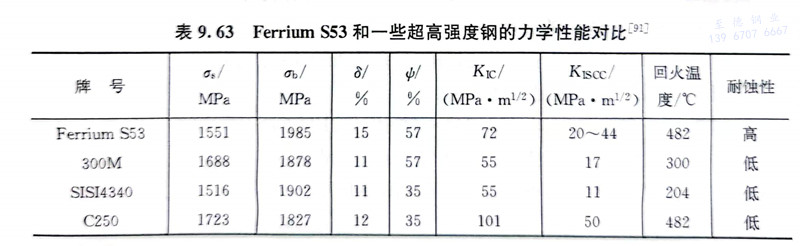

Ferrium S53是20世紀末由美國(guo)Qust Tak公司基于計算的(de)(de)材料設計技(ji)術研發出的(de)(de)一種馬氏體(ti)沉(chen)淀(dian)硬(ying)化不銹(xiu)鋼(gang)(gang),Carpenter技(ji)術公司提供產品,用(yong)(yong)以滿足美國(guo)航母艦載(zai)(zai)機用(yong)(yong)的(de)(de)高(gao)(gao)強(qiang)、高(gao)(gao)韌且(qie)在海洋大氣環境下使用(yong)(yong)的(de)(de)超(chao)高(gao)(gao)強(qiang)度(du)(du)不銹(xiu)鋼(gang)(gang)。航母艦載(zai)(zai)機關鍵結構件常用(yong)(yong)300M、Aermet 100等(deng)(deng)超(chao)高(gao)(gao)強(qiang)度(du)(du)鋼(gang)(gang)制作(zuo),但這類(lei)鋼(gang)(gang)很容易受腐蝕(shi),都必須(xu)采用(yong)(yong)嚴重危害環境且(qie)費用(yong)(yong)昂貴(gui)的(de)(de)氰(qing)化鍍(du)鎘工(gong)藝(yi),還需長(chang)期維修,而Ferrium S53的(de)(de)力學性(xing)能等(deng)(deng)于或優(you)于傳統的(de)(de)超(chao)高(gao)(gao)強(qiang)度(du)(du)鋼(gang)(gang),如300M和SISI4340(表9.63),且(qie)耐蝕(shi)性(xing)能顯著高(gao)(gao)于300M和SISI4340。



Ferrium S53 鋼采(cai)用雙真空冶煉,以保(bao)持高的純(chun)潔度(du)。該鋼一般使用精(jing)鍛(duan)機開(kai)坯,部件則使用模鍛(duan)成(cheng)形。
Ferrium S53鋼的(de)(de)熱(re)處理工藝(yi)采用真(zhen)空淬火(huo)(huo)和真(zhen)空回火(huo)(huo)以防止(zhi)表面脫(tuo)碳,推(tui)薦的(de)(de)淬火(huo)(huo)加(jia)熱(re)溫(wen)(wen)度為(wei)(1085±15)℃,保溫(wen)(wen)時(shi)間為(wei)1h,在油中(zhong)淬火(huo)(huo),冷(leng)至室溫(wen)(wen)后(hou)進行(xing)-73℃或更低溫(wen)(wen)度的(de)(de)冷(leng)處理,時(shi)間為(wei)1~3h,冷(leng)處理后(hou)在空氣(qi)中(zhong)回溫(wen)(wen)至室溫(wen)(wen),目(mu)的(de)(de)是使馬氏(shi)體盡(jin)可(ke)能轉變完全(quan)。實際上(shang)經(jing)過上(shang)述處理后(hou),鋼中(zhong)仍存在少量(liang)殘余奧氏(shi)體,然后(hou)回火(huo)(huo)2次。

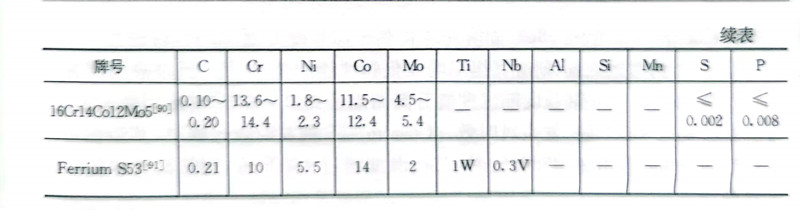

Ferrium S53鋼的二次強化主要依靠回火時析出與基體共格的納米級M2C型碳化物,這主要依靠鉬、鎢、釩含量的合理設計;鈷和鎳的含量可以控制Ms點的溫度,使鋼在淬火后獲得盡可能多的高位錯密度的板條馬氏體組織。
第一次的回火溫度為500℃(3h),油中冷卻,再在-73℃或更低溫度進行冷處理,時間為1~3h,冷處理后在空氣中回溫至室溫。回火過程中在430℃以上開始析出強化相M2C型碳化物,強度和硬度在回火溫度為490℃左右達到峰值。在回火過程中殘余奧氏體逐漸分解和減少并轉化為細小的薄膜狀,在490℃以上開始,逆轉變奧氏體薄膜在馬氏體板條間形成,更高溫度回火時將出現M23C6型碳化物,鋼的強度下降。第二次回火的目的是使組織穩定,回火溫度為482℃(12h),在空氣中冷卻。
Ferrium S53鋼不但有高的強度和韌性,其疲勞性能和缺口疲勞性能也優于300M鋼。該鋼的成分設計可使其在腐蝕環境下生成結構為尖晶石的鈍態氧化膜中富集盡可能多的鉻,析出的M2C型碳化物的尺寸應小于鈍化膜的厚度。Ferri-um S53鋼在海水和海洋大氣中具有高的耐蝕性和耐應力腐蝕性能,其耐蝕性能相當于15-5PH H900鋼。
Ferrium S53鋼已(yi)用于包(bao)括飛機(ji)起落架在內的多種重要部件。
