香蕉视频app苹果

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是一種在馬氏(shi)體基體上(shang)析出Cr₂N強化的半奧氏體香蕉視頻app蘋果:沉淀硬化不銹鋼。它具有高的強度和良好的韌性，適宜制作(zuo)中溫高強度部(bu)件。

一、化學成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的化學成(cheng)分見表(biao)5-98。

二(er)、室溫力(li)學性能

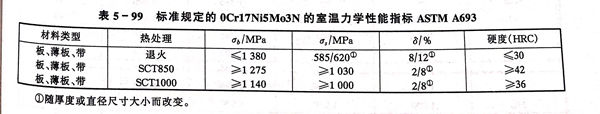

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室(shi)溫力(li)學性能指標見(jian)表(biao)5-99。

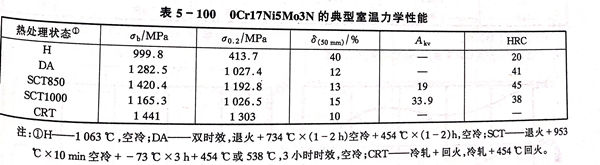

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的典型(xing)室溫力學(xue)性(xing)能指標見表5-100。

三、疲勞性能

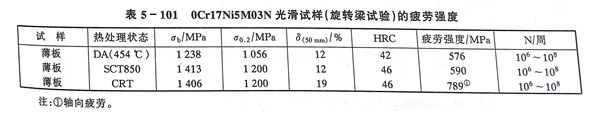

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的疲(pi)勞性(xing)能(neng)見表 5-101 。

四、高(gao)溫(wen)力(li)學性能

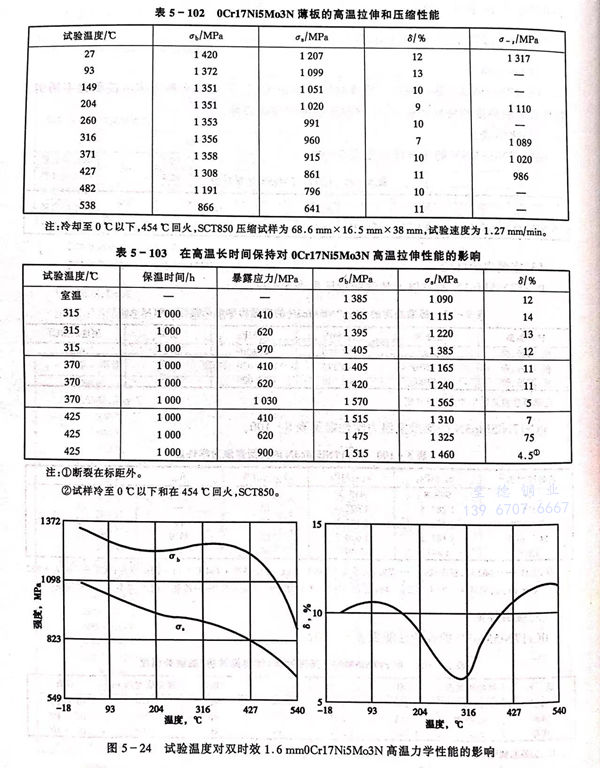

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不(bu)銹鋼的(de)拉伸性能與熱處理條件相關，并取(qu)決于試驗條件，見表5-102、表5-103和圖5-24。

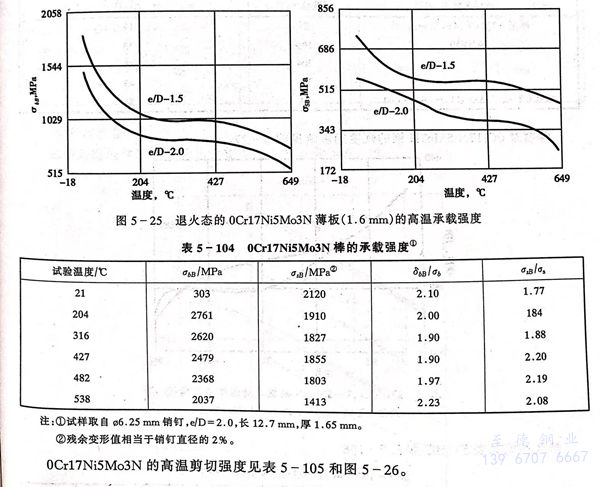

 退火(huo)態薄板(ban)的(de)高溫承載強度見圖 5-25 和 表 5-104 。

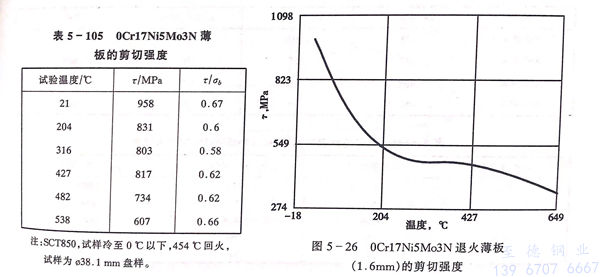

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的高溫剪(jian)切強度見表 5-105 和 圖 5-26 。

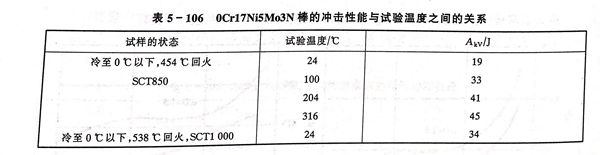

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的高溫沖擊性(xing)能(neng)見表 5-106。

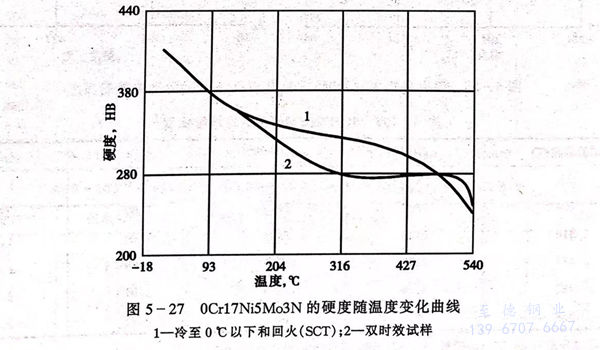

  溫度(du)對(dui)0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的硬(ying)度(du)的影響見圖 5-27 。

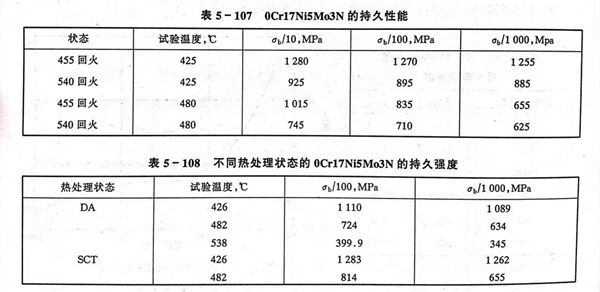

  持(chi)久性能見表 5-107 和 5-108 。

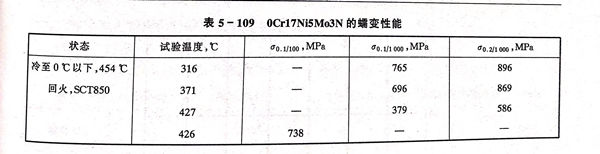

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性(xing)能見表 5-109 。

五(wu)、低(di)溫性能(neng)

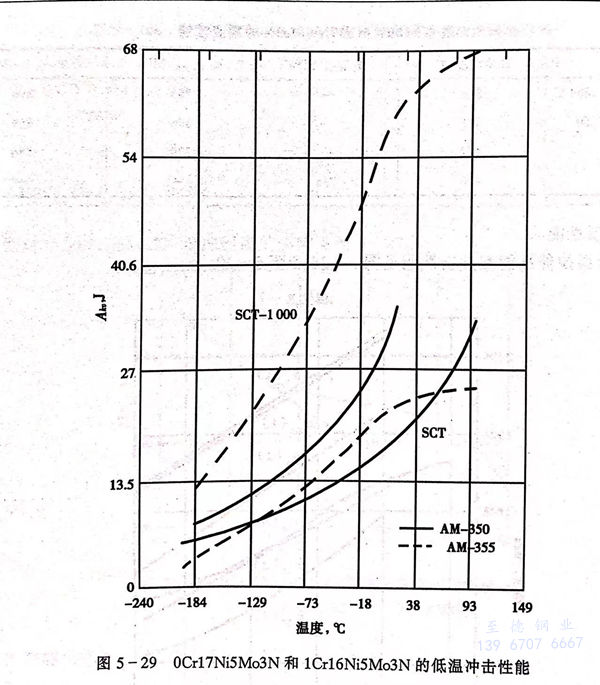

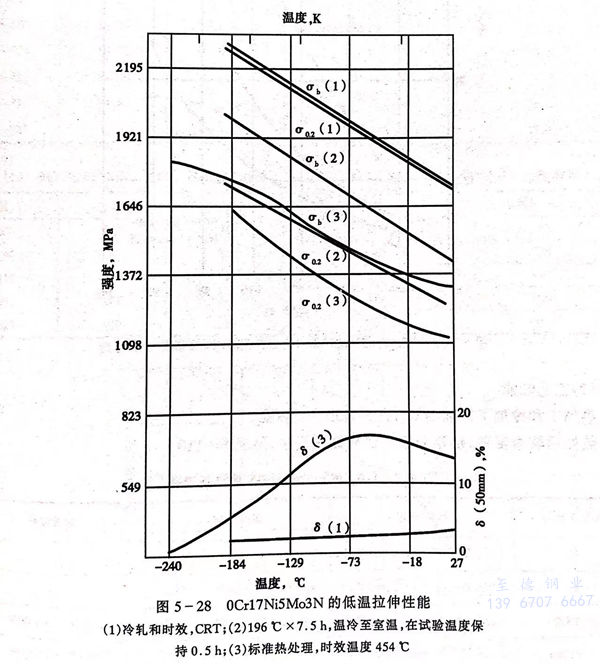

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的低溫拉伸性(xing)能(neng)和(he)沖擊性(xing)能(neng)見圖(tu) 5-28 和(he) 圖(tu) 5-29 。

六、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝(yi)性能

  熱加工和(he)冷加工性能與(yu)0Cr15Ni7Mo2Al 不銹鋼相近。

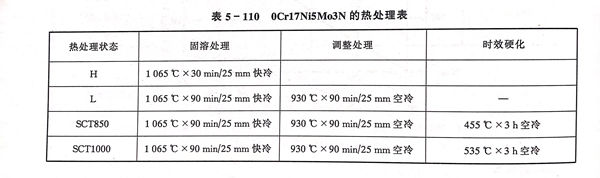

  熱處理(li)較為復雜，推薦采用下述熱處理(li)程序，見表5-110。

  可采用焊接奧氏體(ti)不銹鋼(gang)的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物(wu)理性能

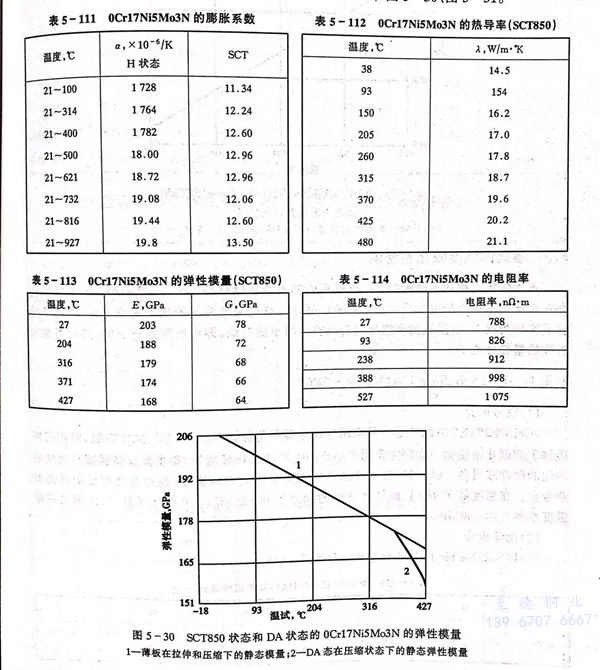

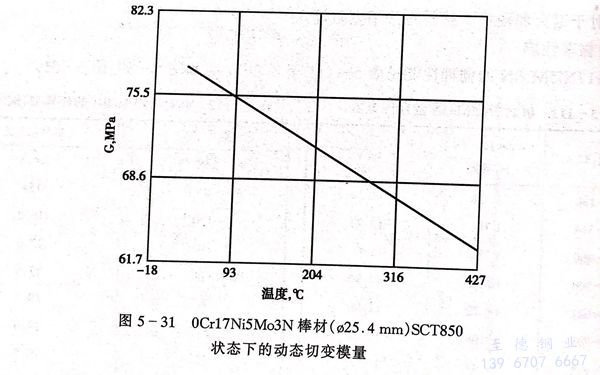

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能見表(biao)5-111至表(biao)5-114和圖5-30、圖5-31。

九(jiu)、應(ying)用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼(gang)主(zhu)要應用于要求高強(qiang)度(du)并(bing)且有適(shi)度(du)耐蝕性的結(jie)構部(bu)件和裝備。如壓力容器、飛機(ji)水管；飛行(xing)器結(jie)構骨架(jia)，如艙壁、隔板和加強(qiang)桿肋板；噴氣發動機(ji)壓縮機(ji)葉片和高溫彈(dan)簧等。
