馬氏體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)是一類(lei)可(ke)通過熱(re)處理（淬火回火）對其性能(neng)進行調整的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)，通俗(su)地講(jiang)是一類(lei)可(ke)硬(ying)化(hua)的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)，此類(lei)鋼(gang)(gang)具有(you)高(gao)的(de)硬(ying)度、良好的(de)力(li)學(xue)性能(neng)和不(bu)銹(xiu)(xiu)性，這些特性決(jue)定了此類(lei)鋼(gang)(gang)必(bi)須(xu)(xu)具備兩個基本條件：其一，在平衡相(xiang)圖中必(bi)須(xu)(xu)有(you)奧氏體(ti)(ti)相(xiang)區(qu)存在；其二，為使鋼(gang)(gang)形成(cheng)耐腐蝕的(de)鈍化(hua)膜，鉻含量必(bi)須(xu)(xu)在10.5％以上(shang)。馬氏體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)在淬火狀態下(xia)具有(you)體(ti)(ti)心四方晶體(ti)(ti)結構（馬氏體(ti)(ti)），具有(you)鐵磁性，在較(jiao)弱腐蝕環境中具有(you)耐蝕性。鋼(gang)(gang)中的(de)鉻含量可(ke)達18％，碳可(ke)以超過1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不銹鋼基礎上，加入合金元素鉬所形成的牌號，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強度和硬度并增強了二次硬化效應。
一、化學成分

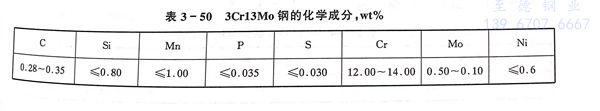

3Cr13Mo、32Cr13Mo 不銹鋼的化學(xue)成(cheng)分(fen)見(jian)表(biao)3-50。
二、室溫力學性能(neng)

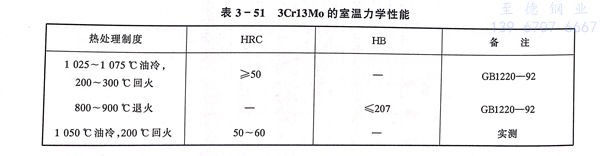

3Cr13Mo、32Cr13Mo 不(bu)銹(xiu)鋼的室溫力學性(xing)能(neng)見(jian)表3-51。
三、抗(kang)彎(wan)性能

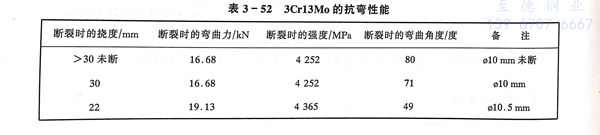

3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見表3-52，鋼的韌性高于4Cr13。4Cr13不(bu)銹鋼斷裂時的彎曲角度最大不超過20度，而3Cr13Mo不銹鋼斷裂時的彎曲角度達60度以上。
四、耐蝕性

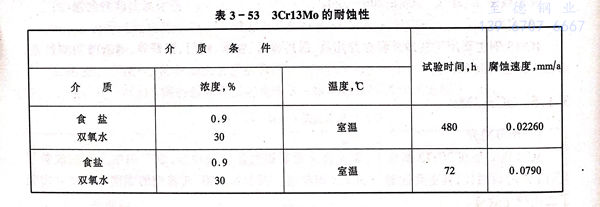

3Cr13Mo、32Cr13Mo 不銹鋼(gang)在一些(xie)介質中的耐蝕性見表(biao)3-53。
五、工藝(yi)性能
a. 熱(re)加工

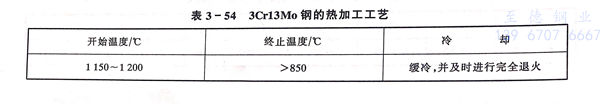

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱加工工藝參數見表3-54。
b. 熱處(chu)理

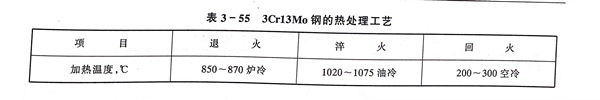

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱處理工藝見(jian)表(biao)3-55。
六、物理性能

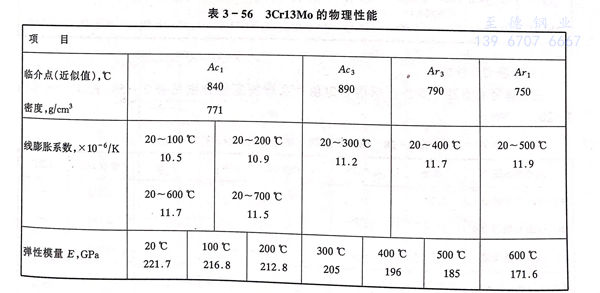

3Cr13Mo、32Cr13Mo 不(bu)銹鋼(gang)的物理性(xing)能見表 3-56 。
七(qi)、應(ying)用
應(ying)用(yong)領域同3Cr13不銹鋼(gang)，對耐蝕性要求(qiu)較高的場(chang)合選用(yong)3Cr13Mo、32Cr13Mo 不銹鋼(gang)為宜。
地點：浙江省麗水市松陽縣工業園(yuan)區三(san)期永(yong)寧路
郵編：323400
電話：0577-28850550
手機(ji)：139 6707 6667
傳真：0577- 28909778
郵箱(xiang)：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙(zhe)江至德鋼業有限(xian)公司 版權(quan)所有
