香蕉视频app苹果

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app蘋果:馬氏體不銹鋼，是馬氏體香蕉視頻app蘋果:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成分(fen)

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的化(hua)學成分見表(biao) 3-75。

二、室溫力學性能

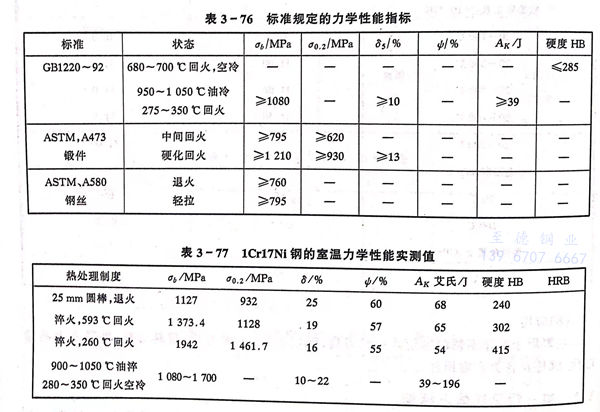

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼標準規定的室溫力學性能和(he)實測(ce)值分別叫表 3-76 和(he) 表 3-77。

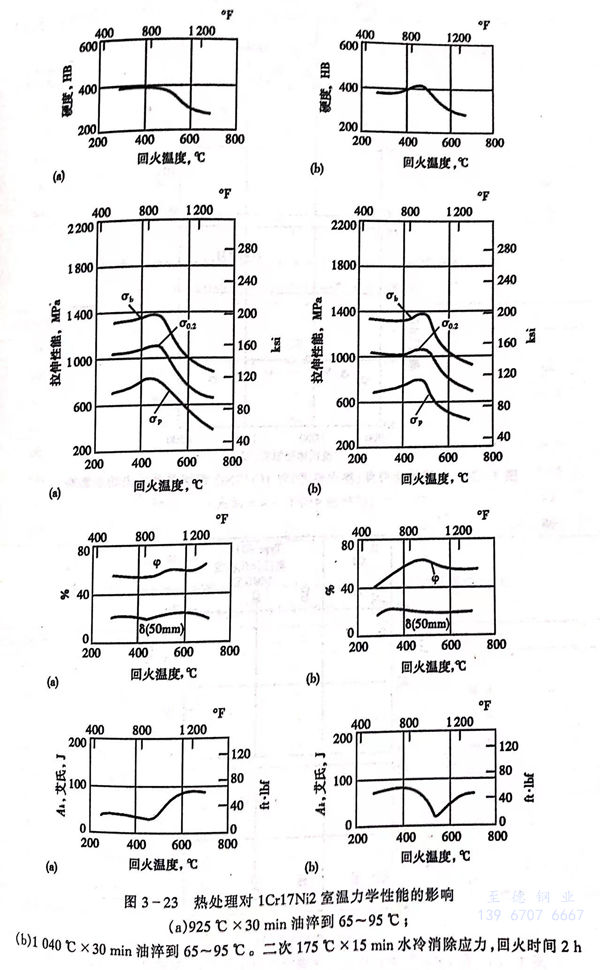

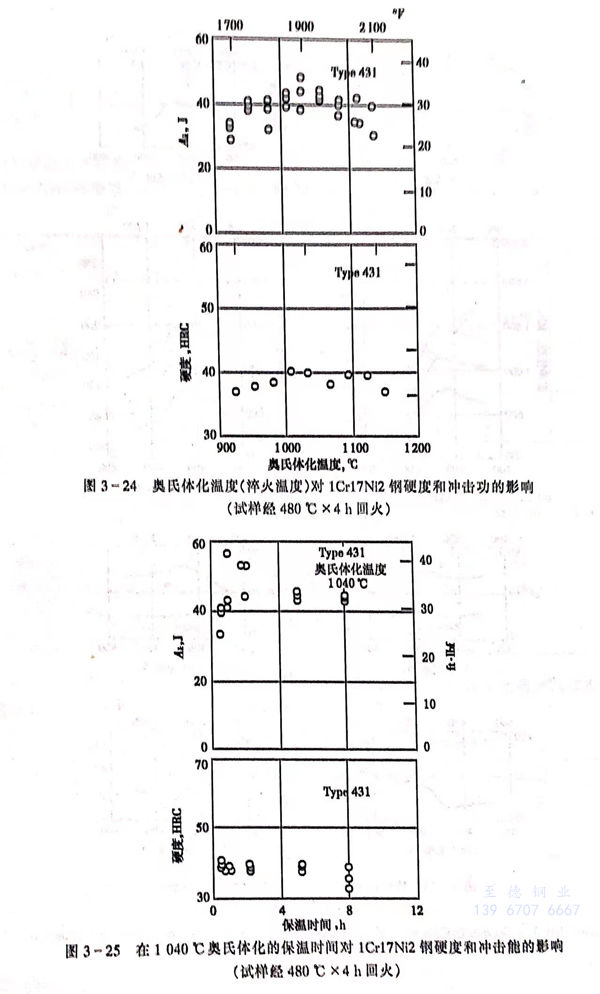

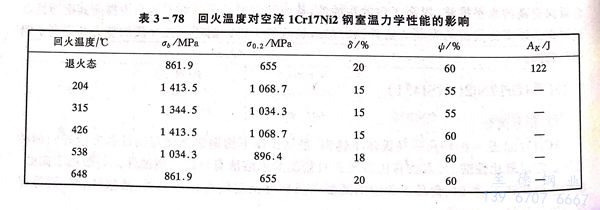

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼的(de)室溫(wen)力學(xue)(xue)性能(neng)可通過熱處理工(gong)藝予以調整，熱處理工(gong)藝條(tiao)件(jian)與(yu)室溫(wen)力學(xue)(xue)性能(neng)的(de)影響(xiang)見表(biao)3-78和圖(tu)3-23至圖(tu)3-25。

三、高溫力(li)學(xue)性能(neng)

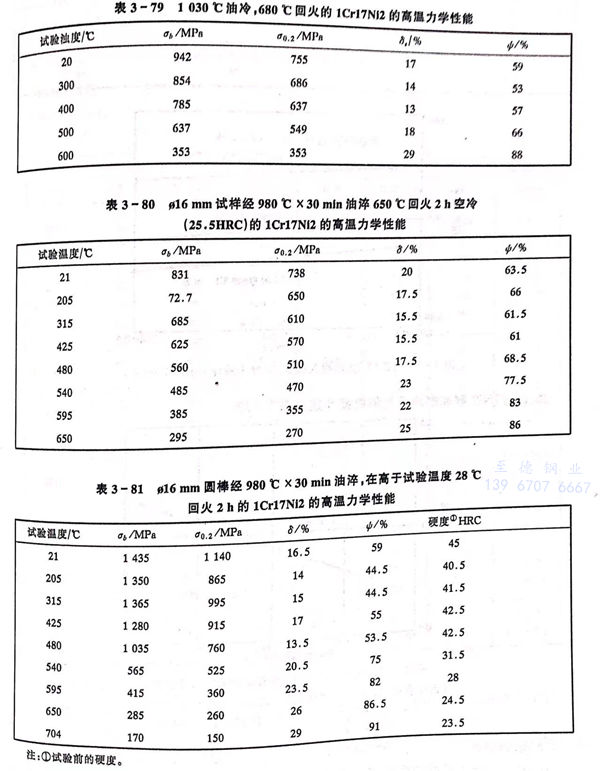

  不(bu)同熱處理狀態下的(de)1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼的(de)高溫(wen)瞬時拉伸性能見表(biao)3-79至表(biao)3-81。

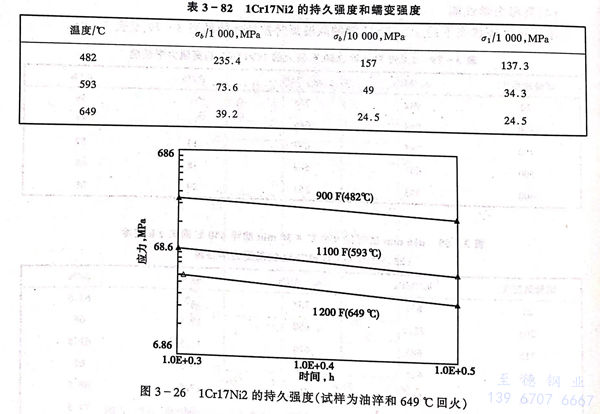

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的持久(jiu)強度和蠕變強度見(jian)表 3-82 和 圖 3-26。

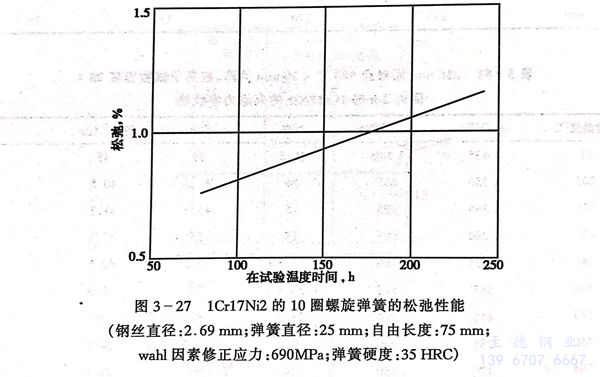

 由 1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼 制成(cheng)的螺旋(xuan)彈簧(huang)的松弛性能見(jian)圖 3-27 。

四、斷(duan)裂韌性

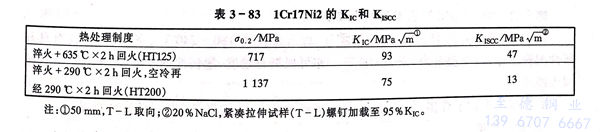

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼(gang)的斷裂韌性和 Kiscc 值見表 3-83。

五、耐(nai)蝕性

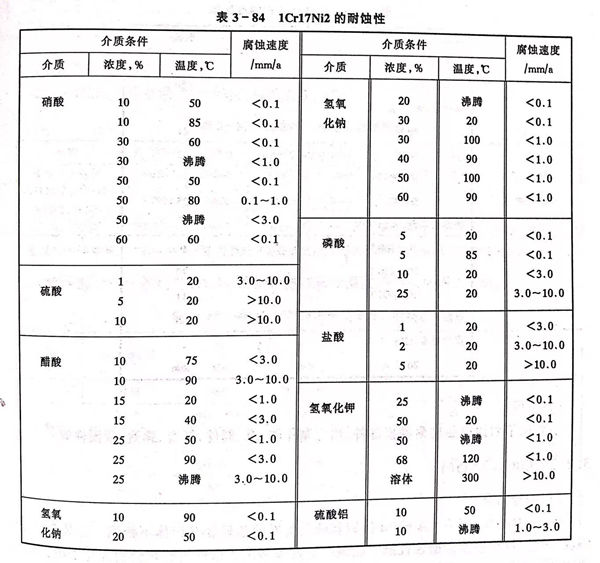

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼耐(nai)蝕性(xing)見(jian)表 3-84。

六、工藝性能

 a. 熱(re)加工

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼(gang)的導熱性較差，低(di)于(yu)850℃加(jia)熱時(shi)應緩慢。適宜的熱加(jia)工(gong)(gong)溫度(du)為1130～1180℃，終(zhong)加(jia)工(gong)(gong)溫度(du)應大于(yu)850℃，熱加(jia)工(gong)(gong)后(hou)需緩冷或(huo)及時(shi)進(jin)行退火。

 b. 冷加工(gong)

  該鋼的冷(leng)加工硬化程度較大，冷(leng)加工微裂紋敏感性大，冷(leng)拉時，變形量應控制在11％～18％，冷(leng)拉后應在8h內退火。

 c. 熱處理(li)

    退火：730℃×（4-5）h，以(yi)≤20℃／h爐(lu)冷至650℃出爐(lu)空冷。

    淬火：1030～1050℃保溫后油(you)冷或空冷。

    回火(huo)：要(yao)求硬度在(zai)45～52HRC的零件，回火(huo)溫度為180～240℃，空(kong)冷；要(yao)求具有良好(hao)塑(su)(su)性(xing)的模壓件，回火(huo)溫度為240～280℃。亦可根據對硬度、塑(su)(su)韌性(xing)的要(yao)求，按圖(tu)3-23選擇回火(huo)溫度。

d. 焊接

   不適于焊接(jie)，如若焊接(jie)，焊前需經500～600℃預熱，焊后必須熱處(chu)理。

七、物理性能

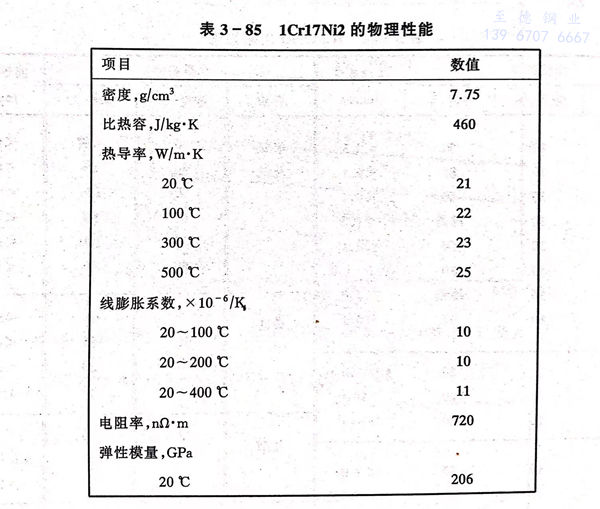

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)物理性能(neng)見(jian)表3-85。

八、應用

  主要(yao)用于耐蝕高(gao)強度耐磨損部(bu)件(jian)，用它制作軸、泵、閥件(jian)、桿(gan)類、彈簧、緊固(gu)件(jian)等。
