沉淀硬化型不銹鋼(gang)是需經時效強化處理以形成析出硬化相的高強度不銹鋼，所以沉(chen)淀硬(ying)化(hua)不銹(xiu)鋼又稱之為析出硬化型不銹鋼。這類鋼按組織形態可分為馬氏體沉淀硬化型、半奧氏體沉淀硬化型和奧氏體沉淀硬化型三類。沉淀硬化型不銹鋼列入我國國家標準的牌號有05Cr15Ni5Cu4Nb、05Cr17Ni4Cu4Nb (0Cr17Ni4Cu4Nb)、07Cr17Ni7Al (0Cr17Ni7AI)、07Cr15Ni7Mo2Al(0Cr15Ni7Mo2Al)、04Cr13Ni8Mo2Al、09Cr17Ni5Mo3N、022Cr12Ni9Cu2NbTi、06Cr17Ni7AITi，其化學成分見表1-1，力學性能見表1-8。
沉淀硬(ying)化(hua)型不銹鋼經(jing)熱(re)處(chu)理或機械處(chu)理后可獲(huo)得超高屈服強度（1000MPa），良(liang)好(hao)的塑(su)性和耐腐蝕性。這(zhe)類鋼在退火狀態下塑(su)性、韌性和焊接性均較(jiao)好(hao)，可以進行(xing)冷壓(ya)成形、冷拉、軋制(zhi)和旋(xuan)壓(ya)成形。
一、半奧氏體沉淀硬(ying)化不銹鋼(gang)
半(ban)奧(ao)氏(shi)體(ti)沉淀硬化(hua)不銹鋼在固溶或(huo)退(tui)火(huo)狀態(tai)下，組織為奧(ao)氏(shi)體(ti)加(jia)5％～20％的(de)鐵素體(ti)，經一系列(lie)熱處(chu)理或(huo)機械變(bian)形處(chu)理后，奧(ao)氏(shi)體(ti)轉(zhuan)變(bian)為馬氏(shi)體(ti)，再經時效析出硬化(hua)，達到(dao)超高強(qiang)度。

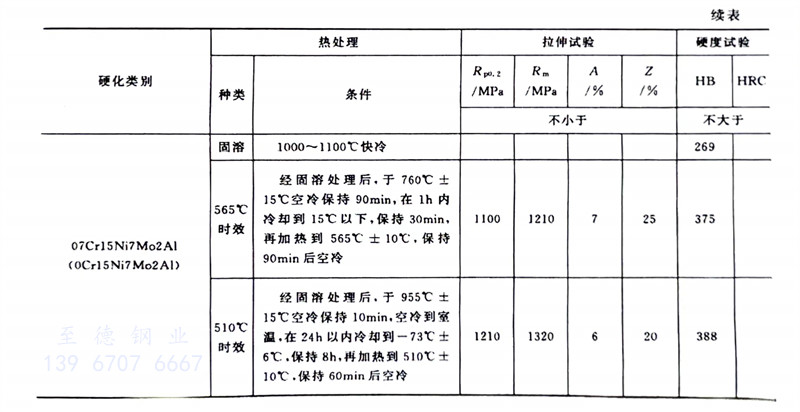

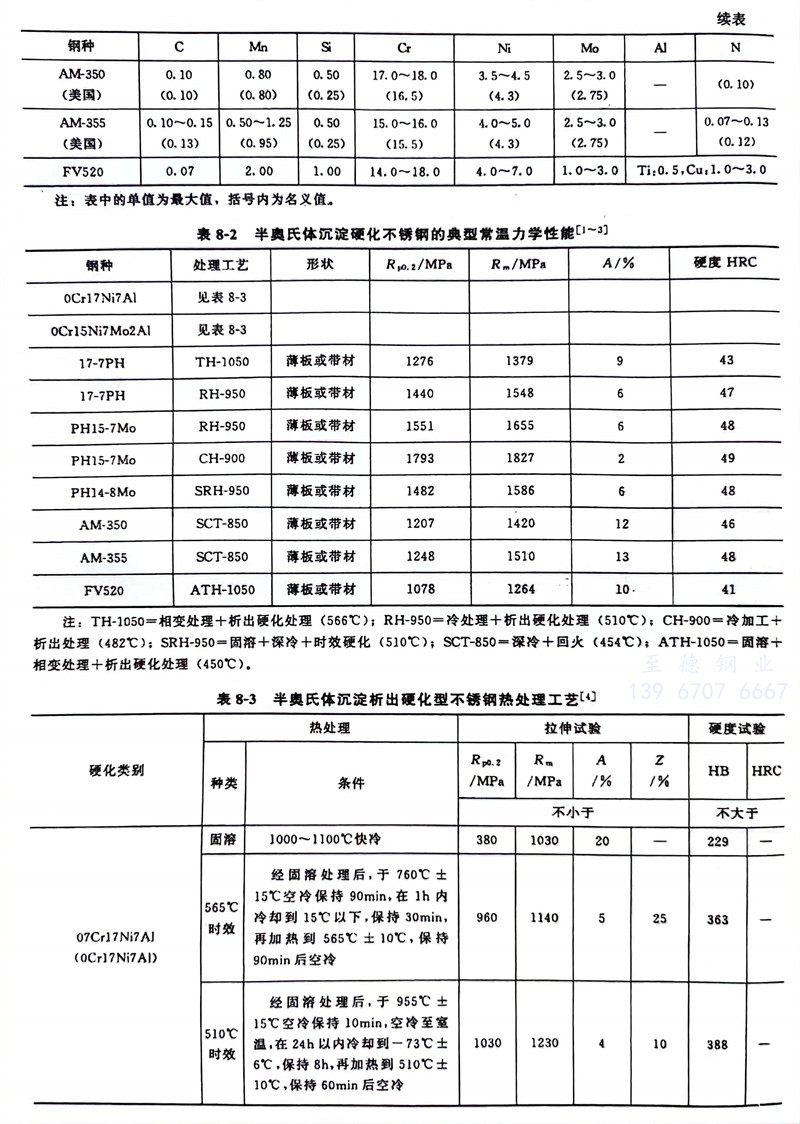

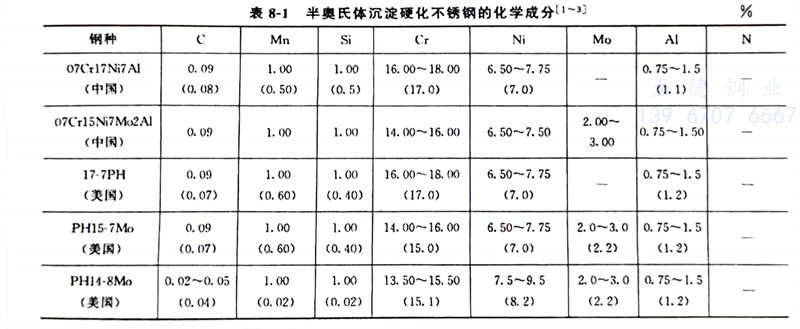

常見的半奧氏體沉(chen)淀硬化不(bu)銹(xiu)鋼的化學成(cheng)分、力學性(xing)能分別見表(biao)8-1～表(biao)8-3。
常見的美國半奧氏體析出硬化型(xing)（沉淀）不銹鋼(gang)牌號有(you)：17-7PH、PH15-7Mo、PH14-8Mo、AM-350、AM-355。

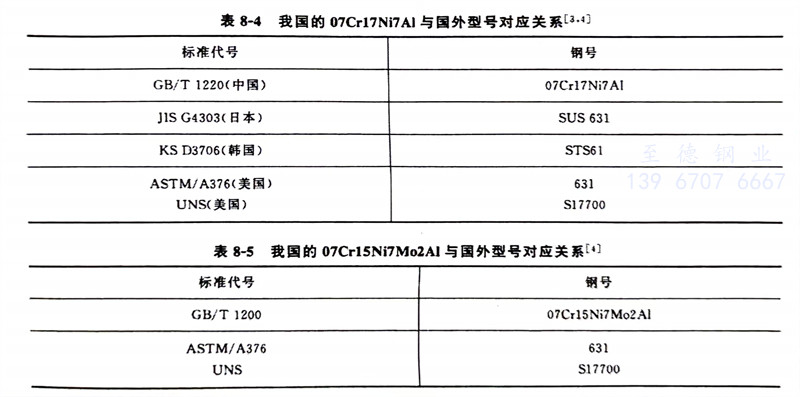

我國(guo)的07Cr17Ni7A1與(yu)國(guo)外型號對應關系(xi)見表8-4，我國(guo)的07Cr15Ni7Mo2Al與(yu)國(guo)外型號對應關系(xi)見表8-5。
二、奧氏體(ti)沉淀硬化不銹鋼

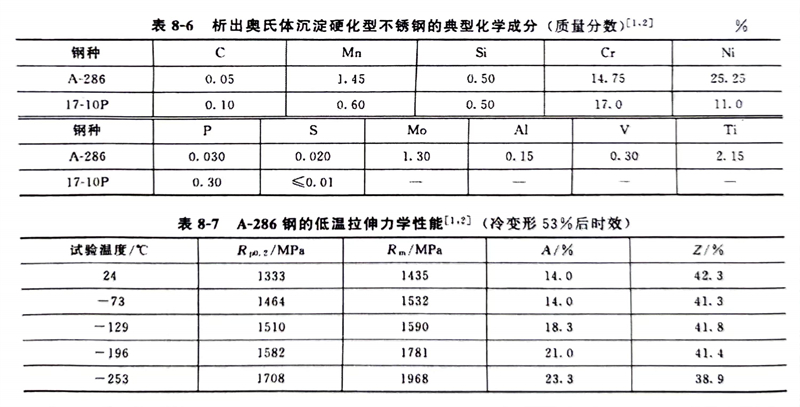

該類鋼的鉻鎳(nie)含(han)量高(gao)，Ms點在常溫以(yi)下，固溶后的奧氏體極為穩定。其硬(ying)化(hua)(hua)機理是通過加入一些低溫固溶度小的成分，使奧氏體達(da)到過飽(bao)和(he)狀(zhuang)態，并通過時效析出強(qiang)化(hua)(hua)相以(yi)達(da)到硬(ying)化(hua)(hua)要求。表8-6及(ji)表8-7為兩種美國牌號(hao)的奧氏體沉淀(dian)硬(ying)化(hua)(hua)型不(bu)銹鋼的化(hua)(hua)學成分和(he)力學性能(neng)。
三、馬氏(shi)體沉淀(dian)硬化(hua)型不銹鋼(gang)

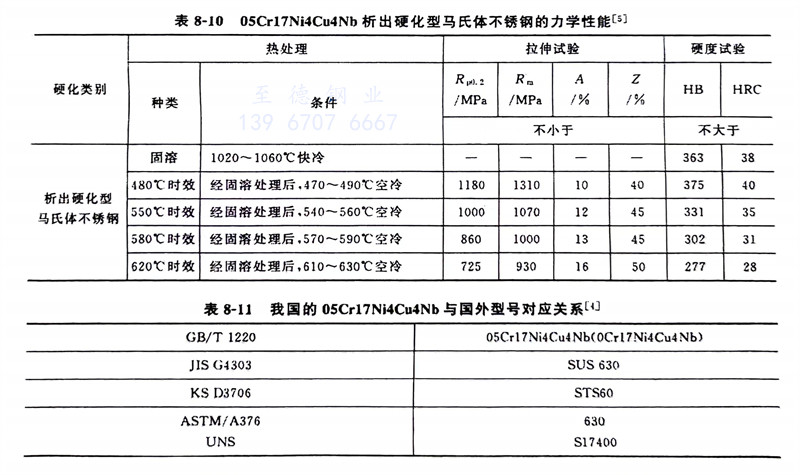

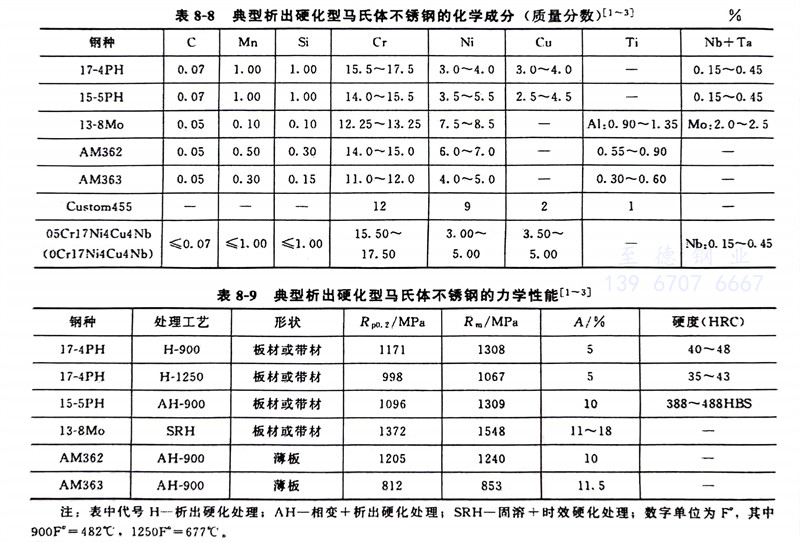

由于馬氏體(ti)沉淀硬化和時(shi)效(xiao)(xiao)硬化均為析(xi)出硬化，故此類鋼又稱為析(xi)出硬化型馬氏體(ti)不銹鋼。這類鋼含有在馬氏體(ti)中(zhong)固溶度小(xiao)的Cu、Al、Mo、Ti、Nb等強(qiang)化元素，經低溫回火(huo)后即可達到時(shi)效(xiao)(xiao)強(qiang)化的效(xiao)(xiao)果。常(chang)見馬氏體(ti)沉淀硬化型不銹鋼的化學成分見表8-8、力學性能(neng)見表8-9、表8-10。我國(guo)的05Cr17Ni4Cu4Nb與(yu)國(guo)外(wai)型號對應(ying)關(guan)系見表8-11。
符(fu)號說明
JIS（Japanese Industrial Sandard）日本工業標準
CNS 中國臺灣（地區）標準
ISO（Interational Organization for Standardization）國際標(biao)準化(hua)組織
KS（Korean Standard）韓國國家標準
DIN （Deutsche Industria Norm）德國工業標準(zhun)
AISI 美(mei)國鋼(gang)鐵(tie)學會
ACI 美國合金鑄(zhu)造標準學會
ANSI 美國國家標準
ASTM 美國(guo)材料與試驗(yan)協會
SAE 美國汽車工程師協會(hui)
ASME 美國機械工程師協會(hui)
AWS 美(mei)國(guo)焊接學會(hui)
UNS 是美國(guo)金屬與合金牌號統一數字(zi)系統的簡(jian)稱。它是由ASTM E507和SAE J1086等技術標準推(tui)薦使用的。
Ms 馬氏體(ti)開始轉(zhuan)變溫度
PH 沉(chen)淀(dian)硬化
