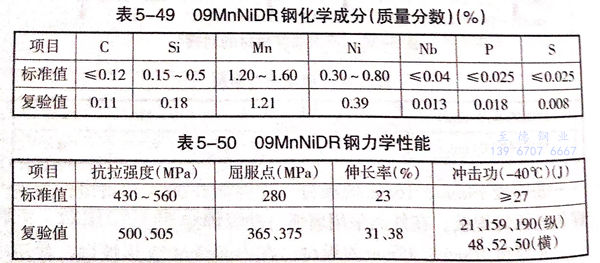

低溫(wen)鋼(gang)09MnNiDR板(ban)材，厚度24mm,鋼(gang)板(ban)為正火狀態(tai)，其(qi)化學成分及力學性能見(jian)表5-49和表5-50.

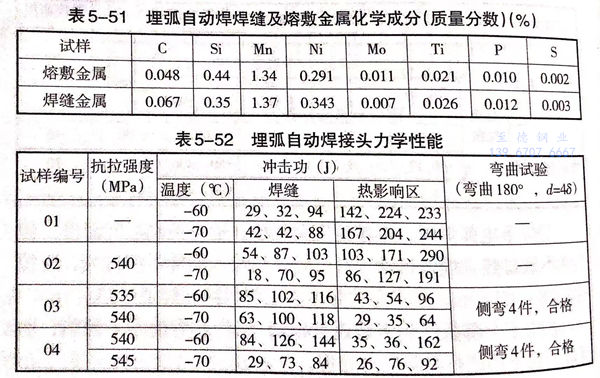

 埋弧自動(dong)焊(han)(han)試驗，選用焊(han)(han)材：焊(han)(han)絲CHW-SG,直徑(jing)4mm;焊(han)(han)劑CHF105.焊(han)(han)接(jie)環(huan)境(jing)為(wei)：室(shi)溫(wen)(wen)23~28℃;相對濕度(du)62%~69%.焊(han)(han)接(jie)采用直流反接(jie)，V形坡口，多層多道焊(han)(han)，熱(re)輸(shu)入(ru)2326kj/cm,道間溫(wen)(wen)度(du)50℃.焊(han)(han)后按GB150-1998及JB/T4709-2000要求進行焊(han)(han)后消除應力熱(re)處理。焊(han)(han)縫及熔(rong)敷金屬化學成分(fen)見表5-51;接(jie)頭力學性能見表5-52。
