香蕉视频app苹果

00Cr17Ni14Mo2 (316LUG)

（尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹(xiu)鋼基礎上，通過提(ti)高鎳含(han)(han)量和(he)降低鋼中的(de)磷(lin)含(han)(han)量，從而(er)提(ti)高了(le)鋼在尿素生產環(huan)境中的(de)耐均勻腐蝕，耐選擇性腐蝕和(he)耐晶間腐蝕性能(neng)所形成的(de)新鋼種。此鋼已成為尿素生產裝置的(de)關鍵材料。

一、化學成分(fen)

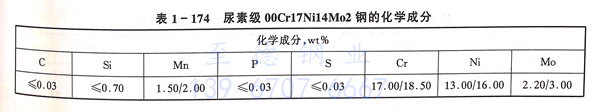

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的化學(xue)成分見表 1-174 。

二、力學性能(neng)

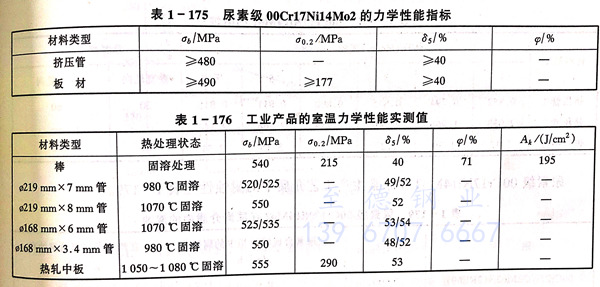

  （尿(niao)素級(ji)00Cr17Ni14Mo2）316LUG不(bu)銹鋼(gang)技術條件的室(shi)溫力學性能指標見表 1-175 。工業產品實測值(zhi)見表 1-176 。

三、高(gao)溫拉伸性能(neng)

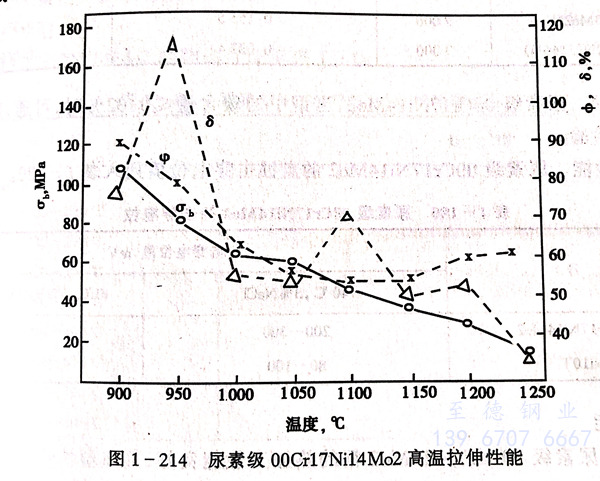

 （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的(de)高溫(wen)瞬時拉伸(shen)性能見(jian)圖 1-214 。

四(si)、耐(nai)蝕性(xing)能

  a. 均(jun)勻腐蝕

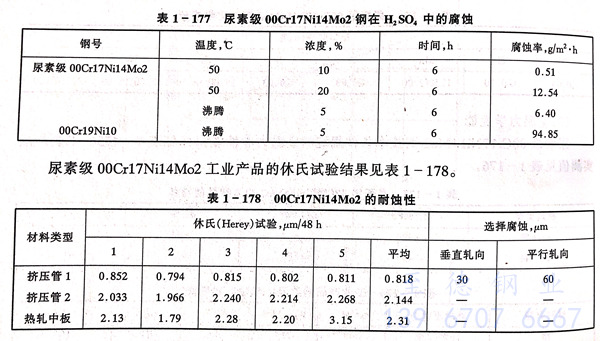

   在(zai)硫(liu)酸環境(jing)下鋼的性能(neng)見表 1-177 。

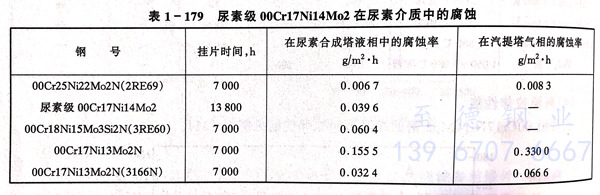

（00Cr17Ni14Mo2）316LUG不銹(xiu)鋼 在尿素生產工藝(yi)介質中的耐(nai)蝕(shi)性見表 1-179 。

  b. 晶間腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當鋼(gang)中(zhong)的碳(tan)含量≤0.02%時，可通(tong)過所有(you)的最腐蝕(shi)試方法檢驗。

  c. 耐點蝕性能

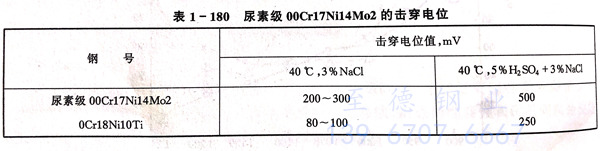

（尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼的點蝕擊穿(chuan)電(dian)位值列人(ren)表1-180。

五、工(gong)藝性能(neng)

  a. 熱加工

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)(gang)的熱(re)加工性能良好，其(qi)熱(re)塑性較304L不銹鋼(gang)(gang)稍低(di)，變形抗(kang)力稍高。鋼(gang)(gang)的適(shi)宜(yi)鍛、軋(ya)溫度為950~1300℃，熱(re)加工加熱(re)溫度以(yi)1150~1200℃ 為宜(yi)，熱(re)穿孔(kong)的適(shi)宜(yi)加熱(re)溫度為1100~1150℃。

  b. 冷加(jia)工

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的冷加工特性同于316L不銹鋼(gang)。

 c. 熱(re)處理

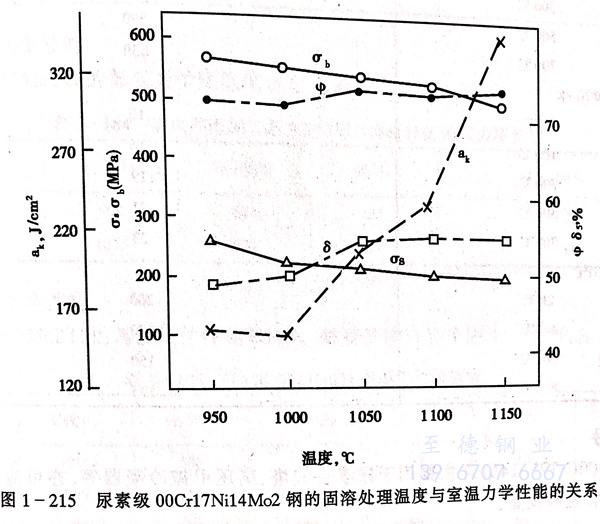

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼的固(gu)(gu)溶(rong)(rong)處理溫(wen)度為1050~1100℃，固(gu)(gu)溶(rong)(rong)溫(wen)度對室溫(wen)力學性能的影(ying)響見(jian)圖1-215。

  d. 焊接

  （尿素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼具有良好的(de)焊(han)接(jie)性能，可(ke)采用各(ge)種焊(han)接(jie)方法進行焊(han)接(jie)，焊(han)接(jie)材(cai)料(liao)為00Cr25Ni22Mn4Mo2N，焊(han)后(hou)不需熱處理，其焊(han)后(hou)的(de)耐(nai)蝕性和力學性能近于母(mu)材(cai)，可(ke)滿(man)足尿素生產設備的(de)技術(shu)要求。

六(liu)、物理性能(neng)

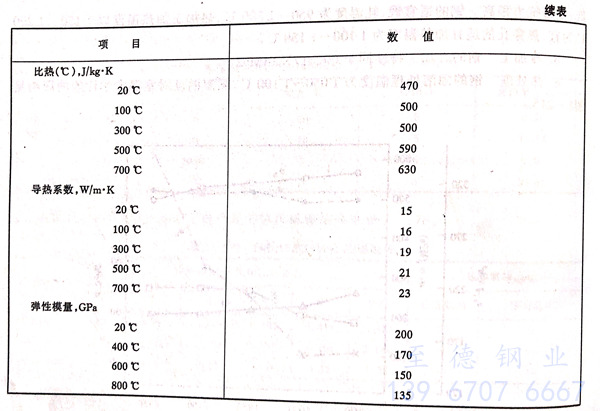

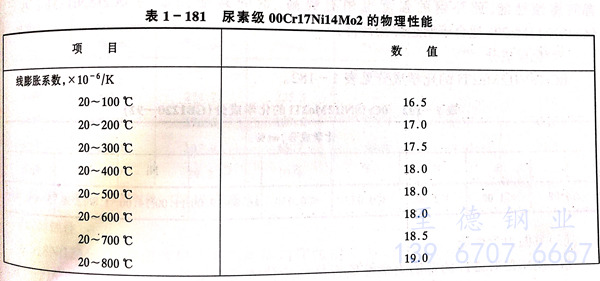

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的(de)物理(li)性能見表1-181。

七、應用

 （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼主要用于尿素合(he)成塔(ta)，高壓甲胺冷凝器等(deng)，亦(yi)可應用其(qi)他化(hua)學加工(gong)(gong)工(gong)(gong)業的裝置(zhi)和設備。
