90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹(xiu)鋼，是在95Cr18（9Cr18）不銹(xiu)鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化學(xue)成分(fen)

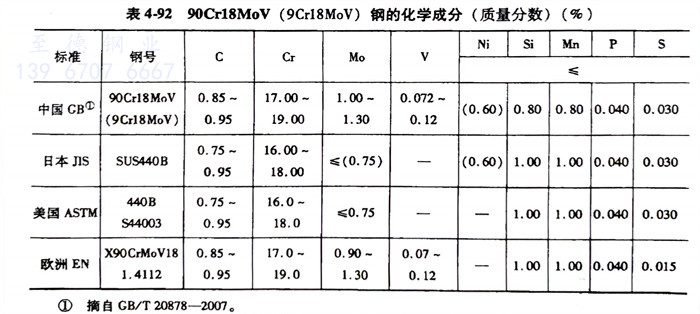

   90Cr18MoV (9Cr18MoV) 不(bu)銹鋼的化學成分(fen)見表(biao)4-92。

二(er)、熱加(jia)工

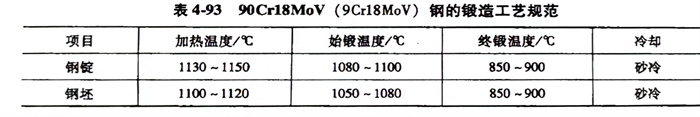

   鍛(duan)造工(gong)藝規范見表4-93。應(ying)特別注意90Cr18MoV (9Cr18MoV) 不(bu)銹(xiu)鋼(gang)的熱(re)加(jia)工(gong)工(gong)藝，最好(hao)采用冷裝爐(lu)加(jia)熱(re)，加(jia)熱(re)速度(du)(du)不(bu)宜太快，尤其在700℃以下時(shi)，同時(shi)應(ying)該控制較(jiao)高的終鍛(duan)溫度(du)(du)，并嚴格注意緩冷條件。

三(san)、預(yu)備熱處(chu)理

  預備熱(re)處(chu)理(li)的過程如下：

    1. 退火溫度850～870℃，保溫4～6h，爐(lu)冷至600℃以下出爐(lu)，退火后(hou)硬度≤269HBW。

    2. 再(zai)結晶(jing)退(tui)火：加熱溫(wen)度為730～750℃，空冷(leng)。

四、淬火及(ji)回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫度(du)1050～1070℃，油(you)冷，硬度(du)≥58HRC；回(hui)火溫度(du)160～180℃保溫3～5，硬度(du)≥58HRC。~5h
