馬氏體不銹鋼是基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬氏體(ti)不銹鋼主要有Cr13、Cr17兩種，常用的馬氏體不銹鋼有12Cr13、20Cr13、30Cr13、40Cr13、14Cr17Ni2、95Cr18、90Cr18MoV及32Cr13Mo等。馬氏體不銹鋼的耐蝕性稍差，但它的力學性能卻可以通過熱處理進行強化。隨著碳含量的增加，其強度、硬度和耐磨性顯著提高，因此在腐蝕性較弱的介質中（如水蒸氣），而且力學性能又要求高的條件下得到了廣泛的應用。

  但(dan)是(shi)(shi)傳(chuan)統的馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)存在延展性(xing)(xing)(xing)差(cha)、冷加工成形困難以及焊接性(xing)(xing)(xing)差(cha)的缺(que)點，影響了馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)的應用范圍，因此國內(nei)外又開始(shi)研究一種抗拉(la)強度高、延展性(xing)(xing)(xing)好、焊接性(xing)(xing)(xing)能優良的馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)，也就是(shi)(shi)人們說的超級馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)。

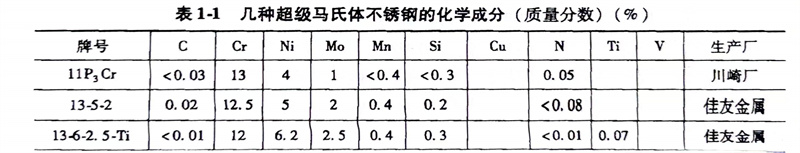

  該(gai)類馬氏(shi)體(ti)(ti)不(bu)銹鋼(gang)是在Cr13和Cr17鋼(gang)的(de)基(ji)礎(chu)上適當降低碳(tan)含(han)(han)(han)量(liang)(liang)(liang)（w（C）＜0.03％）和硫含(han)(han)(han)量(liang)(liang)(liang)（＜0.01％），增(zeng)加鎳含(han)(han)(han)量(liang)(liang)(liang)．5％）和(w(Ni)=4.0%~6.5%)鉬含(han)(han)(han)量(liang)(liang)(liang)(w(Mo)≤2.5%)，從而改(gai)善(shan)鋼(gang)的(de)韌性、耐蝕性和焊接性能，特(te)別(bie)是在含(han)(han)(han)H2S和CO2氣(qi)氛(fen)中(zhong)的(de)性能，可用(yong)于石油化(hua)工(gong)、天然氣(qi)的(de)儲運裝置。同(tong)時，超級馬氏(shi)體(ti)(ti)不(bu)銹鋼(gang)可以代替奧(ao)氏(shi)體(ti)(ti)-鐵素體(ti)(ti)雙相(xiang)不(bu)銹鋼(gang)制作(zuo)結構件(jian)，因為強度高(gao)，可以減少零件(jian)的(de)壁厚，減輕零件(jian)的(de)重量(liang)(liang)(liang)，節(jie)約成本。國外研發的(de)幾(ji)種超級馬氏(shi)體(ti)(ti)不(bu)銹鋼(gang)的(de)化(hua)學成分見(jian)表1-1。
