019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級(ji)鐵素體(ti)不銹(xiu)鋼，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間(jian)腐蝕(shi)傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫(feng)隙腐蝕(shi)的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

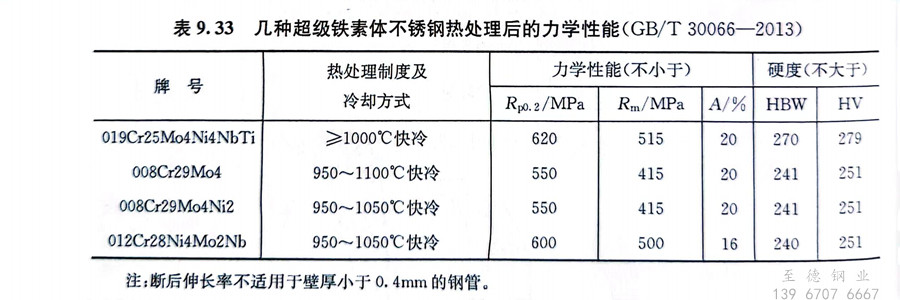

 019Cr25Mo4Ni4NbTi 鋼(gang)(gang)的(de)冷(leng)、熱加工性(xing)能良好。由于該鋼(gang)(gang)的(de)屈(qu)服(fu)強度高，為奧氏(shi)體(ti)不(bu)銹鋼(gang)(gang)的(de)2～3倍(bei)，故在冷(leng)成形的(de)最初階段(duan)需(xu)要(yao)較大的(de)能量，而隨后又由于該鋼(gang)(gang)的(de)冷(leng)作硬化(hua)傾向低，一般不(bu)需(xu)要(yao)進行(xing)中間退火。該鋼(gang)(gang)不(bu)適宜拉(la)伸(shen)成形。表9.33為幾種超級鐵素體(ti)不(bu)銹鋼(gang)(gang)的(de)熱處(chu)理制(zhi)度及其力學性(xing)能。

 019Cr25Mo4Ni4NbTi 鋼有良好的可焊(han)性，焊(han)前(qian)不(bu)需預(yu)熱，焊(han)后不(bu)需熱處理，焊(han)接接頭無(wu)晶間腐蝕傾(qing)向(xiang)。
