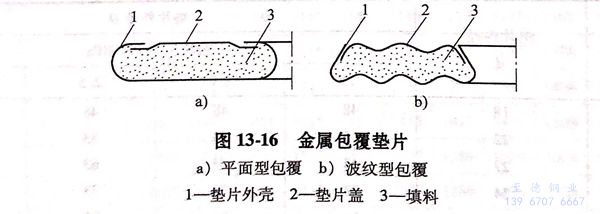

金(jin)屬包(bao)(bao)(bao)覆墊片(pian)是以非金(jin)屬材料(liao)為(wei)芯材，切成所(suo)需的形狀，外(wai)面(mian)包(bao)(bao)(bao)以厚度(du)為(wei)0.25~0.5mm的金(jin)屬薄(bo)板組(zu)成的一種復(fu)合墊片(pian)。按(an)包(bao)(bao)(bao)覆狀態，一般(ban)分為(wei)平面(mian)型包(bao)(bao)(bao)覆和波紋型包(bao)(bao)(bao)覆兩種，如圖13-16所(suo)示。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼(gang)、鈦和蒙乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面，而且具有較高的強度。
一、型式與(yu)代號
1. 型式(shi)
a. 管(guan)法蘭用金(jin)屬包覆(fu)墊片的型(xing)式分為(wei)平面型(xing)（F型(xing)）及波(bo)紋型(xing)（C型(xing)）兩種。
b. 壓力容器法(fa)蘭用金屬包(bao)覆(fu)墊片的型式(shi)為平面(mian)型一種。
2. 代號

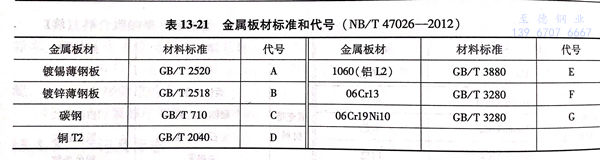

金屬包(bao)覆墊片外殼用金屬板材的標準和代號，見(jian)表13-21.
二、尺寸
1. 平面(mian)型

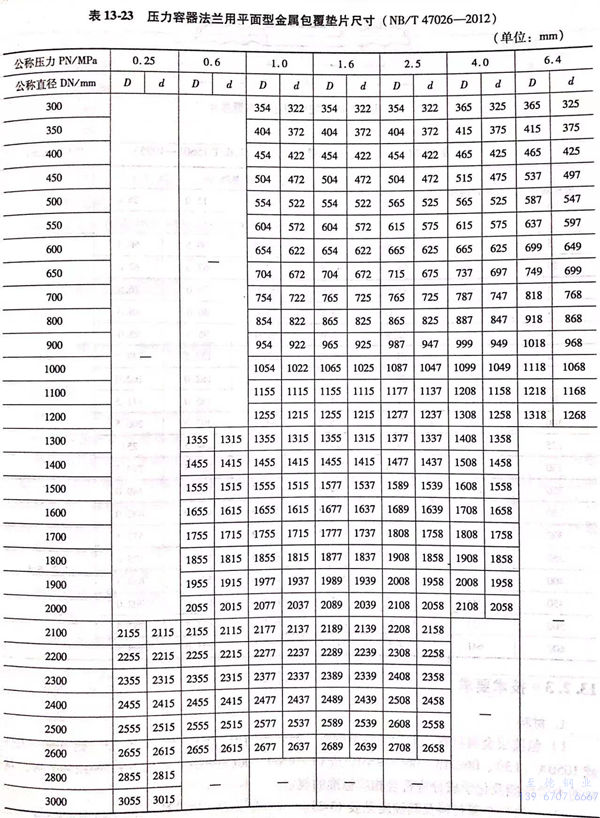

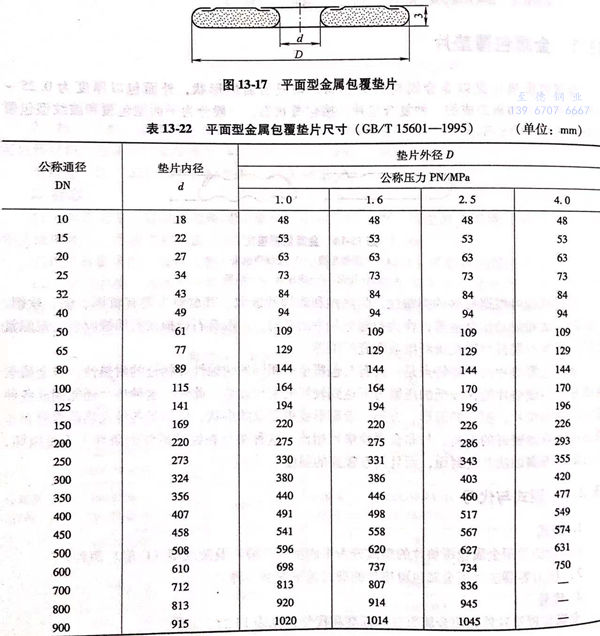

平面型(xing)金屬包(bao)覆墊片的尺(chi)寸見圖 13-17 和 表(biao) 13-22、表(biao) 13-23。
2. 波紋型

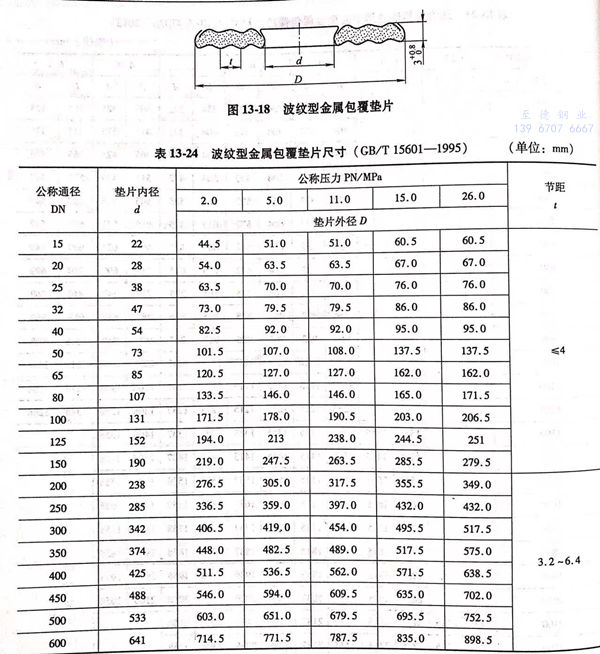

波紋型金屬包覆墊片(pian)的尺(chi)寸見圖 13-18 和(he) 表 13-24。
三、技術(shu)要求(qiu)
1. 材(cai)料(liao)
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

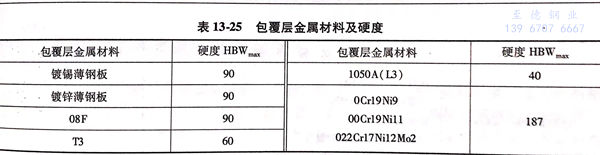

b. 包(bao)覆層金屬材料(liao)及其硬度見表13-25.
c. 包(bao)覆層金屬材(cai)料的厚(hou)度：平面型包(bao)覆層不(bu)得小(xiao)于0.25mm; 波紋型包(bao)覆層不(bu)得小(xiao)于0.3mm。
d. 填充材(cai)料可為石棉、柔(rou)性石墨或(huo)其他非金屬(shu)材(cai)料。
2. 反(fan)包(bao)寬度

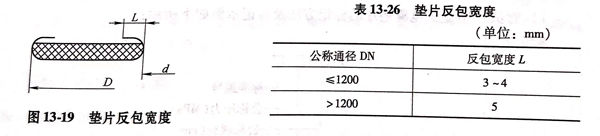

平面型金屬包(bao)覆墊片的反(fan)包(bao)寬(kuan)度L見圖(tu)13-19及(ji)表(biao)13-26.
3. 缺陷
包(bao)覆(fu)層金屬表面不(bu)允許有影響(xiang)密封性能的傷痕、銹斑(ban)等缺陷。
4. 制作(zuo)墊片的注意事項
制作(zuo)墊片時應盡量采用(yong)整張金屬板。若因直徑大、板寬(kuan)度不夠時允(yun)許拼接(jie)(jie)，其拼接(jie)(jie)頭(tou)數(shu)一般以(yi)2~3個為宜(yi)。對(dui)接(jie)(jie)切(qie)口應切(qie)割成45°,采用(yong)氬弧焊(han)(han)或氧乙炔焊(han)(han)。對(dui)接(jie)(jie)焊(han)(han)縫(feng)必須(xu)打磨與母材平齊，焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)應按GB/T 232-1999《金屬材料 彎(wan)(wan)(wan)曲(qu)試(shi)驗方(fang)法(fa)》的(de)規定進行(xing)冷彎(wan)(wan)(wan)試(shi)驗，其彎(wan)(wan)(wan)曲(qu)半徑為1.5mm,彎(wan)(wan)(wan)曲(qu)角度為180°,冷彎(wan)(wan)(wan)試(shi)樣的(de)焊(han)(han)縫(feng)處及相鄰(lin)母材不得出現(xian)裂紋；金屬板材表面不得有徑向貫通刻痕。
5. 填充材料的厚度
填充材料在整(zheng)個截面上厚度(du)應均勻(yun)一致。
6. 性能(neng)

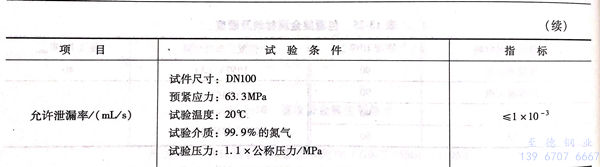

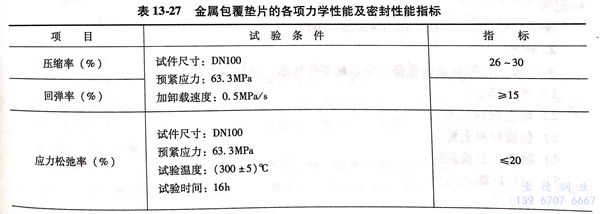

金屬包覆墊片(pian)的各項力學性能及密(mi)封性能指(zhi)標見表(biao)13-27.
四(si)、標記及標志(zhi)
1. 標記
a. 管法蘭用金(jin)屬包覆(fu)墊(dian)片的(de)標(biao)記(ji)方法及(ji)標(biao)記(ji)示(shi)例(li)如下所示(shi)：

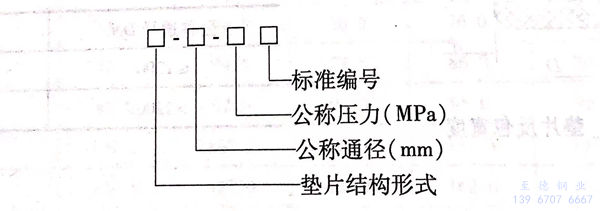

標記方法：
標記示例(li)：公稱(cheng)通(tong)徑50mm,公稱(cheng)壓力2.0MPa的波紋型金屬包(bao)覆墊片(pian)為: C-50-2.0 GB/T 15601
b. 壓力(li)容器法蘭用(yong)金屬包(bao)覆墊片的標記方法及(ji)標記示例如下(xia)所(suo)示：

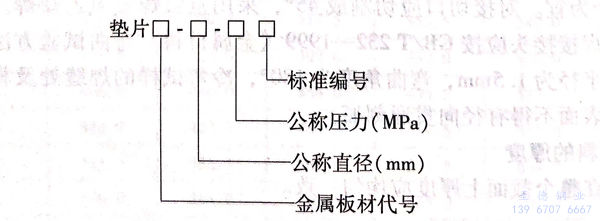

標記方法(fa)：
標記(ji)示(shi)例：
公稱直徑1000mm,公稱壓力(li)2.50MPa,金屬(shu)板材為06Cr19Ni9的(de)包覆墊片
標記為 : 墊片 G-1000-2.50 NB/T 47026-2012
2. 標志
對(dui)于管法蘭用金屬包覆墊片應以標簽作標志，其標志內容為(wei)：
a. 產品標記。
b. 填充材料名稱。
c. 包(bao)覆材料名(ming)稱。
d. 制造廠(chang)名或商標(biao)。
e. 出廠日期或批號。
f. 標(biao)準號。
