不銹鋼(gang)法蘭密封面主要有平面(mian)(mian)、凸面(mian)(mian)、凹凸面(mian)(mian)、榫槽面(mian)(mian)、O形圈(quan)面(mian)(mian)及環連接(jie)面(mian)(mian)六種型式，見表3-5中的簡圖。

平面密封面主(zhu)要用于寬面(mian)法(fa)蘭及低壓(ya)管道系統(tong)中，與相配密封(feng)墊片接(jie)觸面(mian)分布(bu)于法(fa)蘭螺栓中心圓的(de)內、外兩側，對應的(de)墊片材(cai)質多為石棉橡膠(jiao)等非金屬軟質材(cai)料，墊片預緊比壓(ya)較低。

凸面(mian)密封面(mian)主要(yao)用于窄面(mian)法(fa)(fa)蘭(lan)，即墊(dian)片(pian)(pian)的(de)接觸(chu)面(mian)位(wei)于法(fa)(fa)蘭(lan)螺(luo)栓(shuan)孔所包(bao)圍的(de)圓周范圍內(nei)(nei)，也就是(shi)凸(tu)面(mian)密封面(mian)對應(ying)的(de)墊(dian)片(pian)(pian)外(wai)徑(jing)正好與法(fa)(fa)蘭(lan)連接螺(luo)栓(shuan)內(nei)(nei)切圓直徑(jing)相當，安裝(zhuang)時(shi)可借助螺(luo)栓(shuan)使墊(dian)片(pian)(pian)位(wei)置固定在(zai)(zai)法(fa)(fa)蘭(lan)面(mian)中央(yang)。這種(zhong)密封面(mian)在(zai)(zai)法(fa)(fa)蘭(lan)上應(ying)用最(zui)為廣泛(fan)。適用于凸(tu)面(mian)密封面(mian)法(fa)(fa)蘭(lan)的(de)墊(dian)片(pian)(pian)有各種(zhong)非金(jin)屬(shu)平墊(dian)片(pian)(pian)及包(bao)覆墊(dian)片(pian)(pian)，金(jin)屬(shu)包(bao)墊(dian)，纏(chan)繞(rao)式墊(dian)片(pian)(pian)（含(han)帶外(wai)環或帶內(nei)(nei)環的(de)）等。

凹(ao)凸面(mian)密封面(mian)和凸(tu)(tu)面(mian)(mian)(mian)密(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)法(fa)蘭相比，通常用(yong)于密(mi)(mi)封(feng)(feng)要求較嚴的(de)(de)場(chang)合，這種(zhong)密(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)的(de)(de)特點(dian)(dian)是(shi)墊(dian)片(pian)(pian)嵌在(zai)凹(ao)面(mian)(mian)(mian)法(fa)蘭的(de)(de)凹(ao)槽中，減少(shao)墊(dian)片(pian)(pian)被壓力沖擊的(de)(de)可能(neng)性(xing)，裝配時便于對中，其缺(que)點(dian)(dian)是(shi)一對法(fa)蘭要有(you)(you)(you)兩種(zhong)密(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)，即凸(tu)(tu)面(mian)(mian)(mian)和凹(ao)面(mian)(mian)(mian)，密(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)的(de)(de)加工較凸(tu)(tu)面(mian)(mian)(mian)法(fa)蘭復雜，因(yin)此不(bu)像凸(tu)(tu)面(mian)(mian)(mian)法(fa)蘭那樣應(ying)用(yong)廣泛(fan)。和榫槽面(mian)(mian)(mian)法(fa)蘭相比，它有(you)(you)(you)不(bu)能(neng)保護(hu)墊(dian)片(pian)(pian)使其不(bu)被擠入管道內的(de)(de)缺(que)點(dian)(dian)。適用(yong)于凹(ao)凸(tu)(tu)面(mian)(mian)(mian)密(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)法(fa)蘭的(de)(de)墊(dian)片(pian)(pian)有(you)(you)(you)各種(zhong)非(fei)金屬平墊(dian)、包覆(fu)墊(dian)、纏繞式墊(dian)片(pian)(pian)（含帶(dai)外環(huan)或(huo)帶(dai)內環(huan)的(de)(de)）等。

榫槽密封面(mian)具有與凹(ao)(ao)凸面(mian)(mian)法蘭相似的(de)(de)(de)(de)優點，并優于(yu)(yu)凹(ao)(ao)凸面(mian)(mian)法蘭。這(zhe)種密(mi)(mi)封(feng)(feng)面(mian)(mian)的(de)(de)(de)(de)法蘭，與之相配的(de)(de)(de)(de)墊(dian)(dian)片位于(yu)(yu)環狀凹(ao)(ao)槽內，受(shou)兩側金(jin)屬壁的(de)(de)(de)(de)限(xian)制，可(ke)(ke)免(mian)于(yu)(yu)墊(dian)(dian)片受(shou)壓(ya)變形而被擠入管(guan)(guan)道中(zhong)。由于(yu)(yu)墊(dian)(dian)片不與管(guan)(guan)內流(liu)體(ti)介(jie)質(zhi)直接(jie)接(jie)觸，較(jiao)少遭受(shou)流(liu)體(ti)介(jie)質(zhi)的(de)(de)(de)(de)侵(qin)蝕(shi)或腐(fu)蝕(shi)，故可(ke)(ke)用(yong)于(yu)(yu)高壓(ya)、易(yi)(yi)燃易(yi)(yi)爆(bao)、有毒介(jie)質(zhi)等對密(mi)(mi)封(feng)(feng)要求較(jiao)嚴的(de)(de)(de)(de)場(chang)合。這(zhe)種密(mi)(mi)封(feng)(feng)面(mian)(mian)對墊(dian)(dian)片安裝對中(zhong)性好(hao)，但密(mi)(mi)封(feng)(feng)面(mian)(mian)加工比較(jiao)困(kun)難，更換墊(dian)(dian)片時易(yi)(yi)損傷密(mi)(mi)封(feng)(feng)面(mian)(mian)，而且安裝和拆卸時必須在軸向將(jiang)兩法蘭分開，因(yin)此在管(guan)(guan)線設計時要考慮到有將(jiang)法蘭在軸向分開的(de)(de)(de)(de)可(ke)(ke)能。適(shi)用(yong)于(yu)(yu)榫槽面(mian)(mian)法蘭的(de)(de)(de)(de)墊(dian)(dian)片有各種非(fei)金(jin)屬平墊(dian)(dian)、金(jin)屬包墊(dian)(dian)及基本型的(de)(de)(de)(de)纏(chan)繞(rao)式墊(dian)(dian)片等。

O形圈面密封(feng)的法(fa)蘭(lan)(lan)為(wei)一(yi)對法(fa)蘭(lan)(lan)，包括O形(xing)(xing)圈(quan)凸(tu)面及O形(xing)(xing)圈(quan)槽(cao)面兩種(zhong)密封(feng)面，O形(xing)(xing)圈(quan)位于(yu)O形(xing)(xing)圈(quan)槽(cao)面法(fa)蘭(lan)(lan)中，靠O形(xing)(xing)圈(quan)凸(tu)面法(fa)蘭(lan)(lan)壓緊以實現密封(feng)，適(shi)用(yong)(yong)于(yu)這(zhe)(zhe)種(zhong)密封(feng)面的墊片通常(chang)為(wei)橡膠(jiao)O形(xing)(xing)密封(feng)環(huan)，我國水力發電(dian)站(zhan)管道系統有些采(cai)用(yong)(yong)這(zhe)(zhe)種(zhong)密封(feng)面的法(fa)蘭(lan)(lan)。

 環(huan)連(lian)接(jie)面密(mi)封的(de)法(fa)蘭(lan)(lan)(lan)，也(ye)屬(shu)于(yu)窄面法(fa)蘭(lan)(lan)(lan)，并在(zai)(zai)法(fa)蘭(lan)(lan)(lan)的(de)凸面上開(kai)出一(yi)(yi)環(huan)狀梯形槽作(zuo)為法(fa)蘭(lan)(lan)(lan)密(mi)封面，和榫(sun)槽面法(fa)蘭(lan)(lan)(lan)一(yi)(yi)樣，這(zhe)種法(fa)蘭(lan)(lan)(lan)在(zai)(zai)安(an)裝和拆(chai)卸時(shi)必須沿軸向將(jiang)法(fa)蘭(lan)(lan)(lan)分開(kai)，因(yin)此，在(zai)(zai)管(guan)線設計時(shi)要考(kao)慮(lv)到將(jiang)法(fa)蘭(lan)(lan)(lan)在(zai)(zai)軸向分開(kai)的(de)可(ke)能。這(zhe)種密(mi)封面專門(men)用來與加(jia)工(gong)成八角形或橢圓(yuan)形的(de)實體(ti)金屬(shu)墊(dian)片配合，以(yi)實現密(mi)封連接。由于(yu)金屬(shu)環(huan)墊(dian)可(ke)以(yi)適應(ying)各種金屬(shu)的(de)固有特性，因(yin)而這(zhe)種密(mi)封面的(de)密(mi)封性能好，對安(an)裝要求也(ye)不太嚴(yan)格，通常適合于(yu)高(gao)溫、高(gao)壓工(gong)況，但密(mi)封面的(de)加(jia)工(gong)精度要求較高(gao)。

1. 密(mi)封面(mian)的形(xing)式及代(dai)號

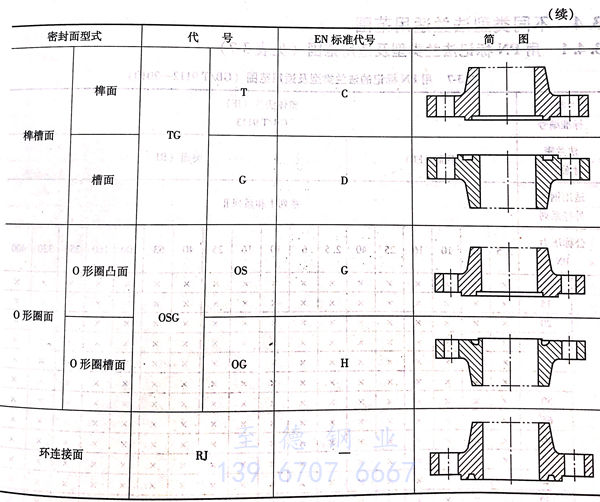

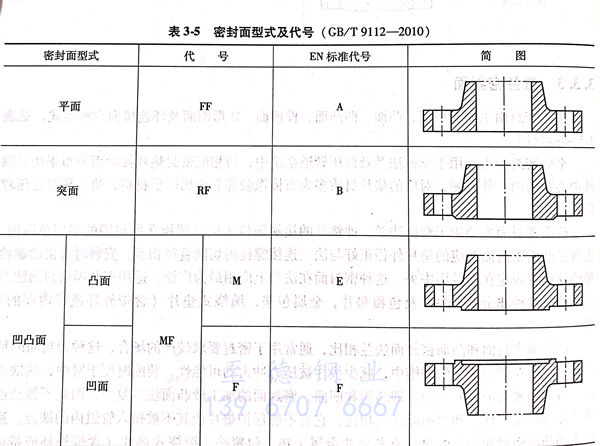

不銹鋼法蘭密(mi)封面(mian)型(xing)式及其代(dai)號見表 3-5。

2.法蘭密封(feng)面的加工

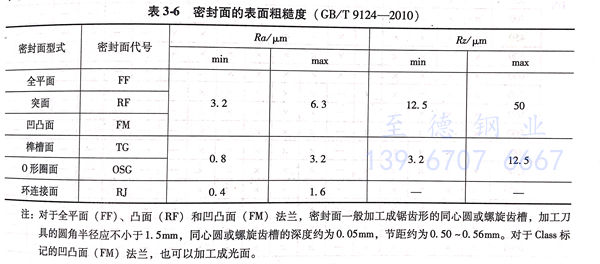

 不銹鋼法蘭密(mi)封(feng)面(mian)(mian)的(de)(de)表(biao)(biao)面(mian)(mian)應(ying)進(jin)行機械加工，因加工表(biao)(biao)面(mian)(mian)的(de)(de)表(biao)(biao)面(mian)(mian)粗(cu)糙度及表(biao)(biao)面(mian)(mian)硬(ying)度（指環(huan)連接(jie)(jie)面(mian)(mian)法蘭）直接(jie)(jie)影響連接(jie)(jie)的(de)(de)密(mi)封(feng)性能。法蘭密(mi)封(feng)面(mian)(mian)的(de)(de)表(biao)(biao)面(mian)(mian)粗(cu)糙度見表(biao)(biao)3-6。用戶有特(te)殊(shu)要求應(ying)在訂貨合(he)同中注(zhu)明。對于環(huan)連接(jie)(jie)密(mi)封(feng)面(mian)(mian)法蘭的(de)(de)環(huan)槽密(mi)封(feng)面(mian)(mian)的(de)(de)硬(ying)度應(ying)高于所配合(he)的(de)(de)金屬(shu)環(huan)墊的(de)(de)硬(ying)度。

注：對(dui)于全平面（FF)、凸(tu)(tu)面（RF)和凹(ao)凸(tu)(tu)面（FM)法蘭，密(mi)封面一般加(jia)工(gong)成鋸(ju)齒形的(de)同心圓(yuan)或螺旋齒槽，加(jia)工(gong)刀具的(de)圓(yuan)角半徑應不小于1.5mm,同心圓(yuan)或螺旋齒槽的(de)深(shen)度約為(wei)0.05mm,節距(ju)約為(wei)0.50~0.56mm.對(dui)于Class標記的(de)凹(ao)凸(tu)(tu)面（FM)法蘭，也可以加(jia)工(gong)成光面。
