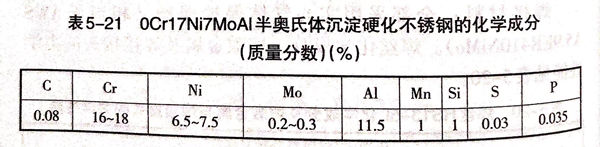

高壓容器材質為0Cr17Ni7MoAl不銹(xiu)鋼，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢極(ji)氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊接(jie)工藝如下：

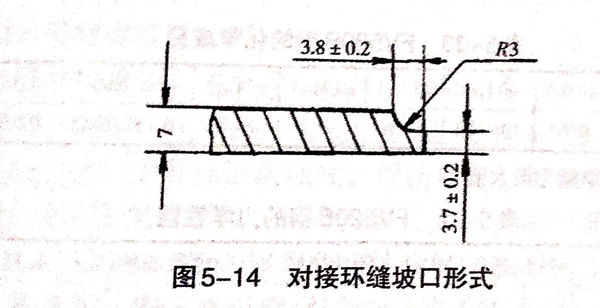

 ①. 兩半球(qiu)殼體對(dui)接坡口形式如(ru)圖5-14所示。

 ②. 氬(ya)弧(hu)焊和埋(mai)弧(hu)焊用焊絲成(cheng)分均(jun)與母材相同，直徑均(jun)為(wei)2mm,焊劑牌號為(wei)HJ260.

 ③. 焊件(jian)焊前(qian)進行噴砂處(chu)理。

 ④. 用(yong)手(shou)工(gong)鎢(wu)極(ji)氬弧焊進行(xing)定位，不(bu)(bu)填(tian)焊絲，定位間(jian)(jian)距為50mm,對接處(chu)間(jian)(jian)隙不(bu)(bu)大于0.5mm.

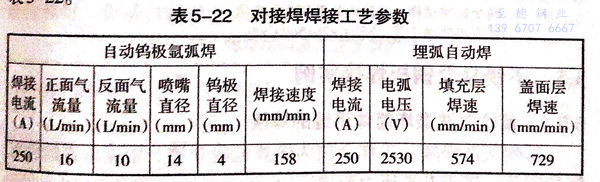

 ⑤. 將定位焊(han)(han)后的球形容(rong)器置于專用的焊(han)(han)接轉(zhuan)胎上采用自(zi)動鎢極氬弧焊(han)(han)打底，采用埋弧自(zi)動焊(han)(han)填充蓋(gai)面，焊(han)(han)接工藝(yi)參數見(jian)表5-22.

 ⑥. 焊接后的(de)(de)高(gao)壓容器(qi)接頭強度(du)達(da)到母(mu)材(cai)的(de)(de)98%,沖擊韌度(du)達(da)到母(mu)材(cai)的(de)(de)60%,容器(qi)的(de)(de)低溫及常溫疲勞試驗均合(he)格，容器(qi)的(de)(de)性(xing)能(neng)滿足設計和使(shi)用(yong)要求。
