不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧(ao)氏體不銹鋼、鐵素體不銹鋼和馬氏體不銹鋼(gang)。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。

  不銹鋼的(de)(de)電(dian)阻率大(da)(da)，常(chang)溫時(shi)約(yue)為低(di)碳鋼的(de)(de)5倍，熱導率小，僅為低(di)碳鋼的(de)(de)1/3,具(ju)有很好的(de)(de)焊(han)接性，可(ke)采(cai)用較小的(de)(de)焊(han)接電(dian)流(liu)及(ji)較短的(de)(de)通(tong)電(dian)時(shi)間。由于(yu)電(dian)阻大(da)(da)，減(jian)少(shao)了通(tong)過已焊(han)焊(han)點(dian)的(de)(de)分(fen)流(liu)，可(ke)以適(shi)當(dang)減(jian)小點(dian)距，不銹鋼線(xian)膨(peng)脹系(xi)數(shu)大(da)(da)，焊(han)接薄壁結構時(shi)，易產生翹曲變(bian)形和焊(han)接接頭區(qu)的(de)(de)軟化，通(tong)常(chang)可(ke)考(kao)慮采(cai)用偏(pian)硬的(de)(de)規范進(jin)行焊(han)接。

1. 點(dian)焊

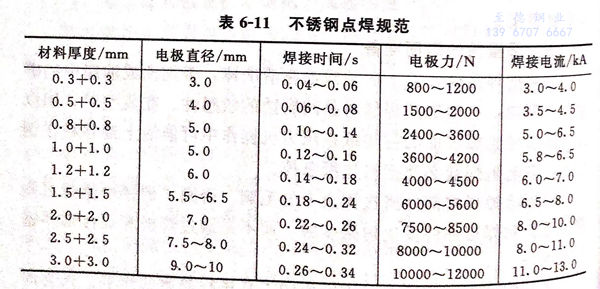

  點(dian)(dian)焊(han)時，加壓和(he)通(tong)電(dian)(dian)(dian)是點(dian)(dian)焊(han)過程(cheng)的(de)重要(yao)條件，不(bu)同(tong)的(de)加壓和(he)通(tong)電(dian)(dian)(dian)時間，不(bu)同(tong)的(de)電(dian)(dian)(dian)極(ji)力(li)、電(dian)(dian)(dian)流(liu)強度及(ji)其變(bian)化形式等組成各種(zhong)點(dian)(dian)焊(han)循(xun)環。但(dan)是，無論(lun)哪種(zhong)點(dian)(dian)焊(han)循(xun)環都包(bao)括點(dian)(dian)焊(han)過程(cheng)的(de)三個基本(ben)階段(duan)；預(yu)壓、焊(han)接和(he)鍛(duan)壓。不(bu)銹鋼(gang)點(dian)(dian)焊(han)規(gui)范(fan)見表6-11。

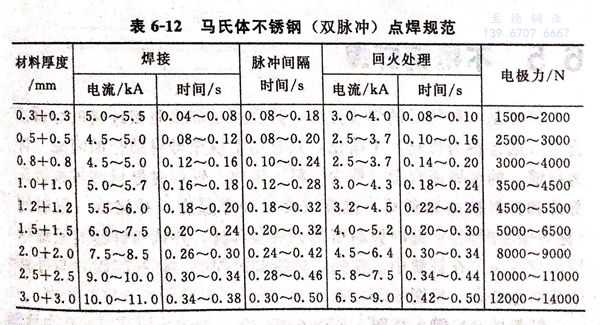

  馬氏體不銹鋼多在(zai)淬火(huo)(huo)后低(di)溫(wen)或高溫(wen)回(hui)火(huo)(huo)狀態下(xia)使用。這種鋼點焊(han)(han)與縫焊(han)(han)后，將再次淬火(huo)(huo)硬化，使接(jie)頭(tou)塑(su)性下(xia)降。為(wei)了(le)改善(shan)接(jie)頭(tou)的(de)力學性能(neng)，應采(cai)用焊(han)(han)后在(zai)電極(ji)間回(hui)火(huo)(huo)處理規范(fan)。其(qi)焊(han)(han)接(jie)參考規范(fan)見(jian)表6-12。

2. 縫焊工藝

  電(dian)阻縫焊(han)(han)工藝(yi)參數主要有：焊(han)(han)接(jie)電(dian)流，焊(han)(han)接(jie)時間（與焊(han)(han)接(jie)速度相關），電(dian)極力(li)，焊(han)(han)輪寬度（焊(han)(han)輪尺(chi)寸），縫焊(han)(han)速度和休(xiu)止時間等。

 ①. 焊接電(dian)流

  由(you)于點(dian)距小，電流分流大(da)，因此，焊(han)接電流應比相同條(tiao)件(jian)焊(han)件(jian)的點(dian)焊(han)增大(da)30%左右。

②. 縫焊(han)速度

   縫(feng)焊(han)速(su)度(du)(du)的(de)大(da)小直接影響(xiang)著焊(han)輪對(dui)焊(han)件(jian)(jian)(jian)上各點(dian)(dian)作用(yong)時間的(de)長(chang)短，從(cong)而(er)影響(xiang)著加(jia)熱時間、冷卻速(su)度(du)(du)及電極力對(dui)焊(han)接區結合(he)面上各點(dian)(dian)的(de)作用(yong)效果。縫(feng)焊(han)速(su)度(du)(du)越(yue)小，電極對(dui)焊(han)件(jian)(jian)(jian)各點(dian)(dian)的(de)作用(yong)時間越(yue)長(chang)，電極力的(de)作用(yong)效果越(yue)好(hao)，在電流密度(du)(du)不變(bian)的(de)條件(jian)(jian)(jian)下，減(jian)少了(le)產(chan)生(sheng)飛濺、裂(lie)(lie)縫(feng)與(yu)(yu)縮孔的(de)傾向，提高了(le)焊(han)接質量與(yu)(yu)電極的(de)使(shi)用(yong)壽(shou)命。因此，在生(sheng)產(chan)中根據(ju)焊(han)件(jian)(jian)(jian)材料與(yu)(yu)厚(hou)度(du)(du)合(he)理(li)選擇縫(feng)焊(han)速(su)度(du)(du)是十分重要(yao)的(de)。焊(han)件(jian)(jian)(jian)厚(hou)度(du)(du)越(yue)大(da)，高溫(wen)強度(du)(du)越(yue)高，裂(lie)(lie)縫(feng)傾向越(yue)大(da)，縫(feng)焊(han)速(su)度(du)(du)應越(yue)低。

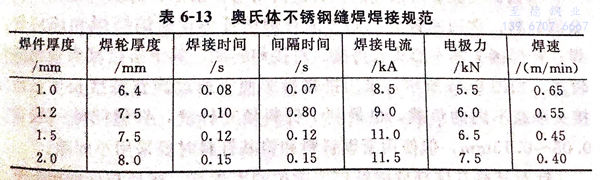

 表6-13是奧氏(shi)體不銹鋼(gang)縫焊焊接規范。
