不銹鋼化學(xue)著色配方 2 (見表8-9)的說明
本配方由湖南工程學院應用化(hua)學系(xi) 肖鑫、郭(guo)賢烙、鐘萍、易翔、魏成(cheng)亮(liang)、于華等人提出。
1. 添加劑的影響
①. 硫酸(suan)鋅
可(ke)加(jia)快著(zhu)色速率(lv)和降低著(zhu)色溫(wen)度(du)，改(gai)善膜(mo)層質(zhi)量，色澤均(jun)勻(yun)，光亮平整，重(zhong)現性(xing)較(jiao)好，以3~6g/L為(wei)宜，過低，著(zhu)色膜(mo)光澤和重(zhong)現性(xing)不理想，過高，色澤、光亮度(du)、重(zhong)現性(xing)較(jiao)差。
②. XHGA是過渡元(yuan)素(su)的(de)無機鹽，能改善著色(se)膜的(de)色(se)澤和重現性。
XHG-A的含(han)量以4~10g/L為(wei)宜，色澤均勻，光亮度好。含(han)量6~8g/L時著(zhu)色15min膜層為(wei)金黃(huang)色，且重現性好。含(han)量過高或過低，鮮艷度不理想(xiang)。
③. XHGB是含鉬化(hua)合物(wu)，能改善著色(se)膜的(de)光澤(ze)，XHGB含量以(yi)2~6g/L為宜，色(se)澤(ze)均勻(yun)鮮艷(yan)，光亮(liang)度(du)好。
2. 鉻(ge)酐和硫酸含量的(de)影響

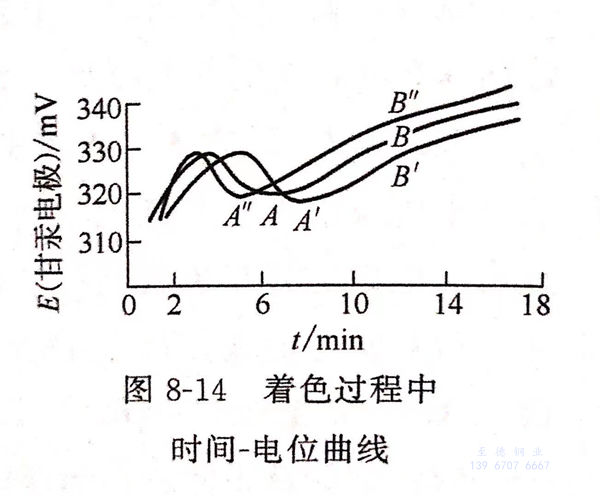

鉻(ge)酐(gan)含量在240~280g/L, 硫酸(suan)(suan)(suan)(suan)含量在 220~300mL/L范圍內均(jun)可獲得(de)色(se)(se)澤均(jun)勻鮮艷、裝(zhuang)飾性(xing)較強的(de)著(zhu)色(se)(se)膜。當(dang)鉻(ge)酸(suan)(suan)(suan)(suan)濃度(du)不(bu)變(bian)時(shi)，減少硫酸(suan)(suan)(suan)(suan)濃度(du)，時(shi)間(jian)(jian)－電位曲線(xian)A'B'右(you)移，見圖(tu)8-14,著(zhu)色(se)(se)的(de)起始電位推遲，且(qie)獲得(de)所需顏(yan)色(se)(se)對應(ying)的(de)時(shi)間(jian)(jian)延長，其(qi)彩色(se)(se)膜的(de)色(se)(se)差較明顯。而硫酸(suan)(suan)(suan)(suan)濃度(du)不(bu)變(bian)，增大鉻(ge)酐(gan)濃度(du)時(shi)，其(qi)時(shi)間(jian)(jian)－電位曲線(xian)A"B”左(zuo)移，說(shuo)明著(zhu)色(se)(se)速率加快。但鉻(ge)酐(gan)濃度(du)過高，會使化學著(zhu)色(se)(se)顏(yan)色(se)(se)難以控制，且(qie)色(se)(se)澤較深，光澤欠(qian)佳。
3. 電位－時間(jian)曲線(xian)AB
采(cai)用(yong)甘汞電(dian)(dian)極(ji)和待著(zhu)(zhu)(zhu)色(se)(se)(se)(se)不銹鋼(gang)作正(zheng)、負極(ji)，用(yong)數字電(dian)(dian)壓(ya)表在最(zui)佳工(gong)藝配(pei)方(fang)（鉻(ge)酐270g/L,硫(liu)酸(suan)240mL/L,硫(liu)酸(suan)鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫度60℃)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)液(ye)中測定著(zhu)(zhu)(zhu)色(se)(se)(se)(se)過(guo)程中不銹鋼(gang)表面電(dian)(dian)極(ji)電(dian)(dian)位與時(shi)間(jian)的(de)曲線AB.曲線拐(guai)點A為起色(se)(se)(se)(se)電(dian)(dian)位，B為某種(zhong)顏色(se)(se)(se)(se)的(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電(dian)(dian)位。著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電(dian)(dian)位差ΔE=EB-EA,本(ben)工(gong)藝ΔE=7~8mV,呈(cheng)藍(lan)色(se)(se)(se)(se)；ΔE=13~15mV,呈(cheng)金黃(huang)(huang)色(se)(se)(se)(se)；ΔE=18~19mV,呈(cheng)紅色(se)(se)(se)(se)；ΔE=22mV,呈(cheng)綠(lv)色(se)(se)(se)(se)；ΔE=24mV,呈(cheng)黃(huang)(huang)綠(lv)色(se)(se)(se)(se)。因此，要獲得理想的(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)膜，控制著(zhu)(zhu)(zhu)色(se)(se)(se)(se)時(shi)間(jian)及(ji)其對應(ying)的(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電(dian)(dian)位差是非常重要的(de)。
4. 著色液溫度
低于50℃,著色速率很慢，很難著上滿意的顏色。升高(gao)退(tui)度(du)，著色速率加(jia)快。溫(wen)度(du)控制(zhi)在55~70℃為宜。
5. 著(zhu)色時間
在(zai)60℃恒(heng)溫條件下，著色(se)時(shi)間在(zai)5~26min,可獲得茶色(se)一(yi)(yi)(yi)藍(lan)色(se)一(yi)(yi)(yi)橙色(se)－金黃色(se)一(yi)(yi)(yi)紅(hong)色(se)一(yi)(yi)(yi)綠色(se)一(yi)(yi)(yi)黃綠色(se)系列顏色(se)。因此，控制一(yi)(yi)(yi)定的著色(se)時(shi)間，能獲得重現性好(hao)的固(gu)定顏色(se)，且(qie)著色(se)膜的色(se)澤(ze)均勻(yun)鮮艷，光亮(liang)度好(hao)。
6. 攪拌
著色(se)(se)過程中，加強攪拌著色(se)(se)液，有利于改(gai)善著色(se)(se)膜色(se)(se)澤(ze)的均勻性，提高色(se)(se)澤(ze)重(zhong)現(xian)性。
7. 著色膜性能

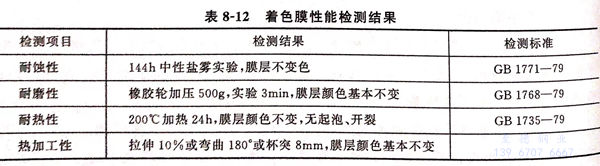

著色膜(mo)性(xing)能檢(jian)測(ce)結果(guo)見表8-12.
8. 著(zhu)色液(ye)使(shi)用壽命(ming)
采用2L著(zhu)(zhu)色(se)(se)液在(zai)（60±2)℃、著(zhu)(zhu)色(se)(se)時間為(wei)15min的條件(jian)下反復(fu)著(zhu)(zhu)色(se)(se)處(chu)理(li)，直到著(zhu)(zhu)色(se)(se)膜色(se)(se)澤不(bu)理(li)想(xiang)為(wei)一周期，補加(jia)100mL著(zhu)(zhu)色(se)(se)補加(jia)液（由鉻酐(gan)、硫酸、硫酸鋅及(ji)添加(jia)劑配成）重(zhong)新實(shi)驗，共做4個周期，每個周期每升溶(rong)液可著(zhu)(zhu)色(se)(se)約0.9㎡,表明(ming)著(zhu)(zhu)色(se)(se)液使用壽(shou)命長(chang)，可調性好，工藝維(wei)護簡便，生產成本低。
