一、產(chan)品結構

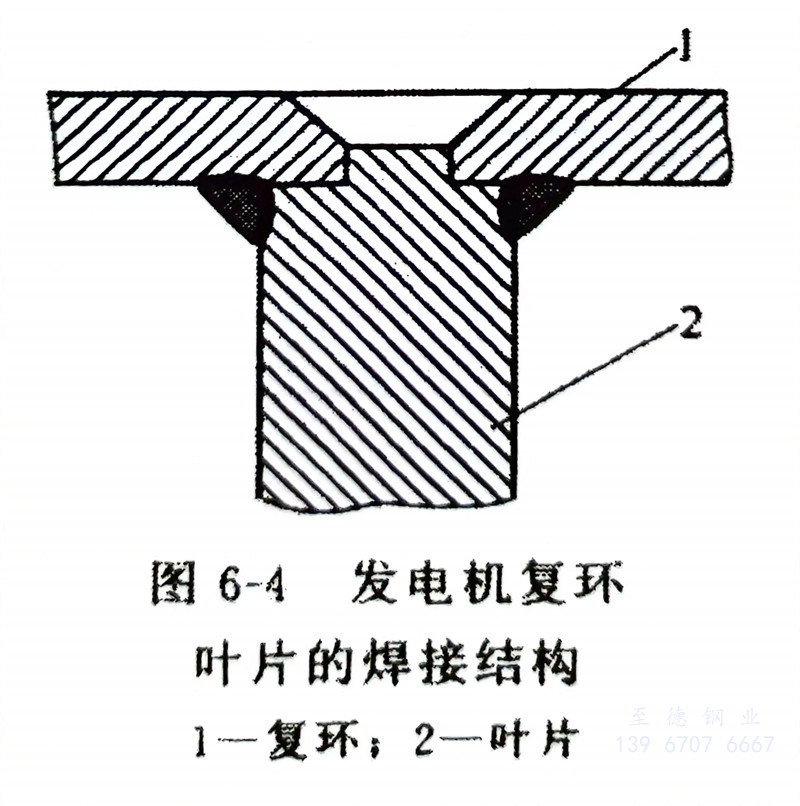

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接工藝

   ①. 焊前(qian)預熱，溫度為250～300℃。

   ②. 選用A207（E316型）焊條，其直徑為＄3.2mm。

   ③. 在引(yin)弧板上引(yin)弧，待電弧穩定后(hou)引(yin)入待焊處，采用短弧焊，收(shou)弧時要(yao)填滿弧坑(keng)，減少弧坑(keng)裂(lie)紋，并使焊縫與母材金(jin)屬呈圓滑過渡。

   ④. 焊后為防(fang)止(zhi)焊件的變形和開(kai)裂(lie)，需進行回(hui)火熱處理來消(xiao)除焊接殘(can)余(yu)應力。回(hui)火溫度(du)為700℃，保溫30min，然后空冷。

   ⑤. 用超聲(sheng)波探傷儀對焊(han)(han)縫(feng)內部進(jin)行檢測，發現(xian)有超標焊(han)(han)接缺陷時，應(ying)立即(ji)返修。補焊(han)(han)工藝(yi)與焊(han)(han)接工藝(yi)相同，直至合格為(wei)止。
