17Cr16Ni2、1.4057、431不銹鋼是馬(ma)氏體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一(yi)、化學成分

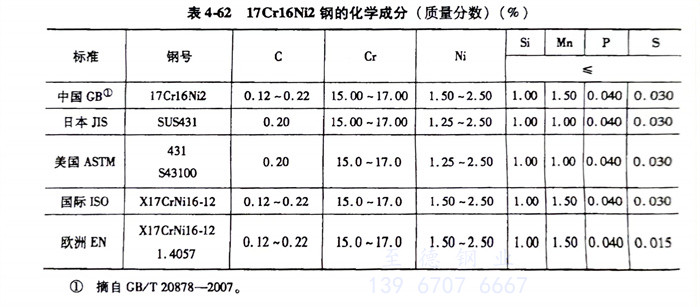

   17Cr16Ni2、1.4057、431不(bu)銹鋼的化學成分(fen)見表4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不銹鋼鍛造(zao)工藝規范(fan)見表4-63。

三、預備熱處理

  預備熱處理的過程如下：

   1. 低(di)溫(wen)退火(huo)：加(jia)熱(re)溫(wen)度為(wei)660～680℃，爐冷(leng)，退火(huo)組織為(wei)珠光體。

   2. 高溫(wen)退火：加熱(re)溫(wen)度為850～870℃，爐(lu)冷，退火后硬度≤250HBW。

四、淬火(huo)及回火(huo)

  17Cr16Ni2、1.4057、431不銹鋼淬(cui)火溫度(du)(du)為(wei)980～1050℃，油(you)冷(leng)或空冷(leng)，硬度(du)(du)為(wei)44～51HRC。回(hui)火溫度(du)(du)為(wei)250～300℃，硬度(du)(du)≥40HRC；回(hui)火溫度(du)(du)為(wei)560～605℃，硬度(du)(du)26~34HRC。

五、力學性(xing)能

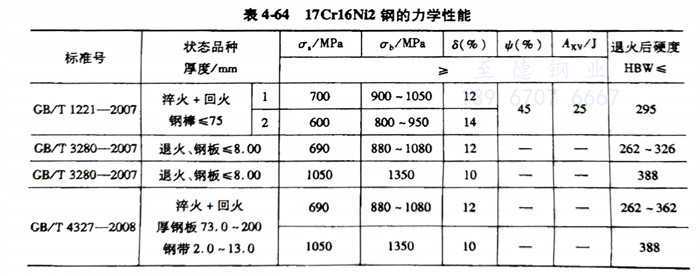

  17Cr16Ni2、1.4057、431不銹鋼(gang)的(de)力(li)學性(xing)能(neng)見表4-64。
