·熱軋1Cr18Ni9Ti 不(bu)銹鋼中板一般系熱處理、酸(suan)洗后交貨,但(dan)使用中發現在(zai)原表面殘留有局部氧化皮處出現嚴重銹蝕。

·對1Cr18Ni9T i 熱(re)軋(ya)不銹鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

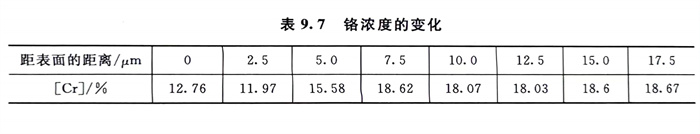

  隨距表面距離(li)的不同,鉻(ge)濃(nong)度的變化見表9.7(基體鉻(ge)量為(wei)18.65%)。

  從表9.7中可知,由于(yu)氧(yang)化(hua)皮(pi)的(de)形成,表面有貧鉻區產生。這是導致(zhi)氧(yang)化(hua)皮(pi)處嚴重銹(xiu)蝕的(de)原因。

  ·國(guo)外曾對00Cr21Ni25Mo6N高鉬不銹鋼熱(re)軋板表面氧化(hua)皮和基體(ti)間(jian)的(de)(de)鉻(ge)量(liang)(liang)變化(hua)進行了分析,結果(guo)表明(圖9.15);貧鉻(ge)層(ceng)(ceng)有12μm厚,鉻(ge)量(liang)(liang)最(zui)低(di)處濃度約為15%。氧化(hua)皮的(de)(de)存在(zai),表面層(ceng)(ceng)的(de)(de)鉻(ge)量(liang)(liang)降低(di),使此鋼的(de)(de)耐點蝕性能下(xia)降。
