高純鐵素體不銹鋼 Cr18Mo2 性能與特點

a. 力學性(xing)能和脆性(xing)轉變溫度

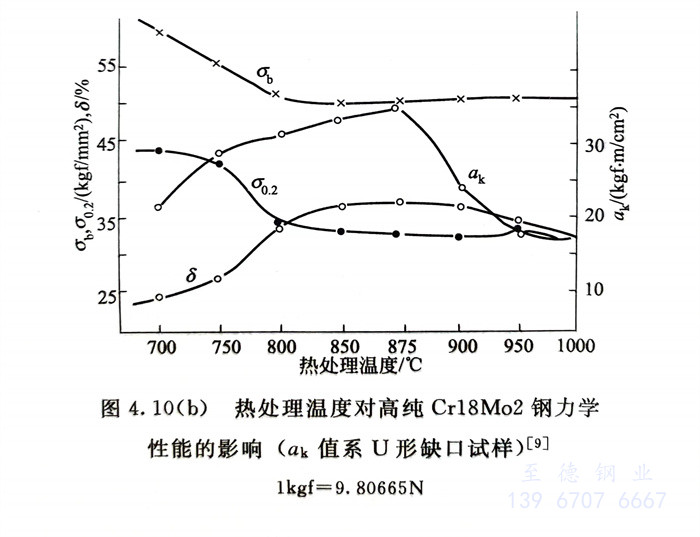

   一些結(jie)果(guo)見(jian)圖(tu)4.10（b）～圖(tu)4.12。可(ke)(ke)(ke)以(yi)看出，適宜的(de)熱(re)處理可(ke)(ke)(ke)以(yi)獲得滿意的(de)塑、韌性(xing)(xing)［圖(tu)4.10（b）］；盡量降低(di)(di)鋼(gang)中的(de)碳、氮(dan)(dan)含(han)量，適量的(de)鈦含(han)量，可(ke)(ke)(ke)使此鋼(gang)的(de)脆性(xing)(xing)轉變(bian)(bian)溫(wen)度降到-20℃以(yi)下（圖(tu)4.11）；在模擬(ni)焊(han)(han)接條件（1200℃×10min）并以(yi)不(bu)(bu)同速(su)度冷卻，所(suo)試(shi)驗的(de)高(gao)純Cr18Mo2鋼(gang)中僅含(han)0.001％～0.002％C，但C + N含(han)量均≤0.015％，不(bu)(bu)論是(shi)否添(tian)加穩(wen)定元素(su)Ti、Nb，只要有(you)氮(dan)(dan)化物析出，也(ye)同樣會(hui)顯(xian)著提高(gao)鋼(gang)的(de)脆性(xing)(xing)轉變(bian)(bian)溫(wen)度［表4.4（b）］，而薄截面尺寸（3mm）的(de)高(gao)純Cr18Mo2的(de)焊(han)(han)接接頭（焊(han)(han)縫和熔合(he)線）脆性(xing)(xing)轉變(bian)(bian)溫(wen)度也(ye)可(ke)(ke)(ke)低(di)(di)于-20℃以(yi)下（圖(tu)4.12）。

b. 耐蝕(shi)性

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼(gang)相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

  高純Cr18Mo2具(ju)有良好的冷成型(xing)性(xing)，一些試驗結果(guo)見表4.6和(he)表4.7。此鋼還(huan)具(ju)有良好的切(qie)削(xue)性(xing)，見圖4.15。

  表(biao)4.6 兩種Cr18Mo2鋼的冷(leng)彎、杯突試驗結果

  表4.7 兩種(zhong)Cr18Mo2鋼(gang)的深沖試驗結果

  圖(tu)4.15 高(gao)純(chun)Cr18Mo2鋼(gang)的(de)切削性能，與(yu)18-8 Cr-Ni鋼(gang)的(de)對比試驗(yan)結果

d. 焊接性

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體(ti)不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
