橡(xiang)膠是一種良(liang)好的(de)耐酸又耐堿的(de)非金屬防腐蝕(shi)材料，特別對(dui)氫氟(fu)酸有很好的(de)耐蝕(shi)性。


 橡(xiang)膠分(fen)天然(ran)橡(xiang)膠和(he)合成(cheng)(cheng)橡(xiang)膠兩大類。用于化(hua)工防(fang)腐蝕襯里，以(yi)天然(ran)橡(xiang)膠為多，經(jing)過(guo)硫(liu)化(hua)處理而成(cheng)(cheng)，具有一定的耐(nai)熱性(xing)能、機械強度(du)和(he)耐(nai)蝕性(xing)能。它可分(fen)為軟橡(xiang)膠、半硬橡(xiang)膠和(he)硬橡(xiang)膠三種(zhong)（表(biao)4-20）。

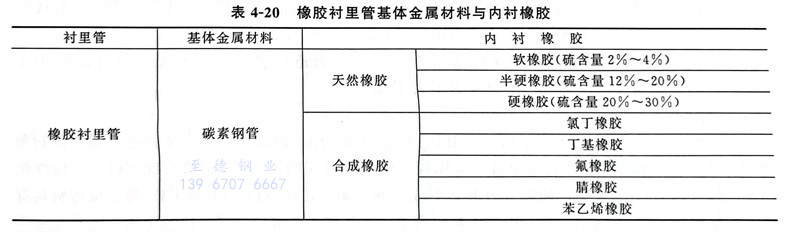

表4-20 橡(xiang)膠襯(chen)里管基體金屬材料與內襯(chen)橡(xiang)膠




橡膠襯里層(ceng)的(de)(de)選擇原則，主要(yao)應考慮腐蝕(shi)介質的(de)(de)特性、操作條(tiao)件及具體施工的(de)(de)可能性。


 ①. 介質腐蝕性強，但溫(wen)度變(bian)化(hua)不大(da)，無機械振動(dong)的管道(dao)、管件(jian)，宜用1～2層硬(ying)橡膠(jiao)，總厚度約為3~6mm。


 ②. 對(dui)于腐蝕性氣體(ti)，為了避免氣體(ti)的擴散滲透(tou)作用(yong)(yong)，用(yong)(yong)2層硬橡膠襯里為宜(yi)。


 ③. 凡介質含有固(gu)體懸浮物，需(xu)考慮耐磨性時，可采用厚2mm硬(ying)橡膠制(zhi)作(zuo)底層，再襯貼(tie)所需(xu)厚度(du)軟橡膠制(zhi)作(zuo)面層。


 ④. 管道、設備外表面可(ke)能(neng)經受撞擊時，可(ke)采用軟橡膠(jiao)制(zhi)作(zuo)底層，半(ban)硬橡膠(jiao)制(zhi)作(zuo)面層。


 ⑤. 在真空條件(jian)下(xia)，一般不(bu)采用軟橡膠制作底(di)層(ceng)。


 ⑥. 在有劇烈振動的場合，不(bu)能使用橡(xiang)膠襯里。


 ⑦. 在同一管件(jian)、設(she)備(bei)上，不能同時用硫化條件(jian)不同的兩種硬橡膠或軟橡膠進行橡膠襯里。


 1. 使用溫度


  硬(ying)橡(xiang)(xiang)膠(jiao)襯(chen)里長期使(shi)用溫(wen)度為(wei)0～65℃，短時間加熱允許提(ti)高至80℃；半(ban)硬(ying)橡(xiang)(xiang)膠(jiao)、軟橡(xiang)(xiang)膠(jiao)及硬(ying)橡(xiang)(xiang)膠(jiao)復(fu)合襯(chen)里的使(shi)用溫(wen)度為(wei)-25～75℃，軟橡(xiang)(xiang)膠(jiao)襯(chen)里短時間加熱允許提(ti)高至100℃。


  根(gen)據目前資源，天然橡(xiang)膠(jiao)(jiao)(jiao)(jiao)、順丁橡(xiang)膠(jiao)(jiao)(jiao)(jiao)、丁基橡(xiang)膠(jiao)(jiao)(jiao)(jiao)等制作軟(ruan)橡(xiang)膠(jiao)(jiao)(jiao)(jiao)襯里，使(shi)用溫(wen)度約為-60～＋65℃；丁腈橡(xiang)膠(jiao)(jiao)(jiao)(jiao)、丁苯橡(xiang)膠(jiao)(jiao)(jiao)(jiao)、乙丙(bing)橡(xiang)膠(jiao)(jiao)(jiao)(jiao)等也(ye)可在-30～＋50℃的情況下制作襯里使(shi)用。


  橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)的(de)(de)使用壽命與使用溫(wen)(wen)度有關(guan)，溫(wen)(wen)度過高，會(hui)(hui)加速(su)橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)的(de)(de)老(lao)化(hua)，破壞橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)與金屬(shu)間(jian)的(de)(de)結合力(li)，導(dao)致脫落(luo)：溫(wen)(wen)度過低，橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)會(hui)(hui)失去(qu)彈性（橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)的(de)(de)線脹系數比金屬(shu)大3倍）。由于兩種基(ji)材收縮不一，導(dao)致應(ying)力(li)集(ji)中(zhong)而拉裂橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)層。由于軟橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)的(de)(de)彈性比硬橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)好，故它的(de)(de)耐寒性也較好。


2. 使(shi)用壓(ya)力


  一般(ban)用于(yu)壓(ya)力低于(yu)0.6MPa、真(zhen)空度不大于(yu)80kPa的場合(he)。橡膠襯(chen)里的管件有彎(wan)頭、三(san)通(tong)、四通(tong)等。襯(chen)膠管子與管件均應用焊接(jie)法蘭連接(jie)。
