球墨鑄鐵盤接管件結構型式(shi)與尺寸有以下幾種(zhong)：

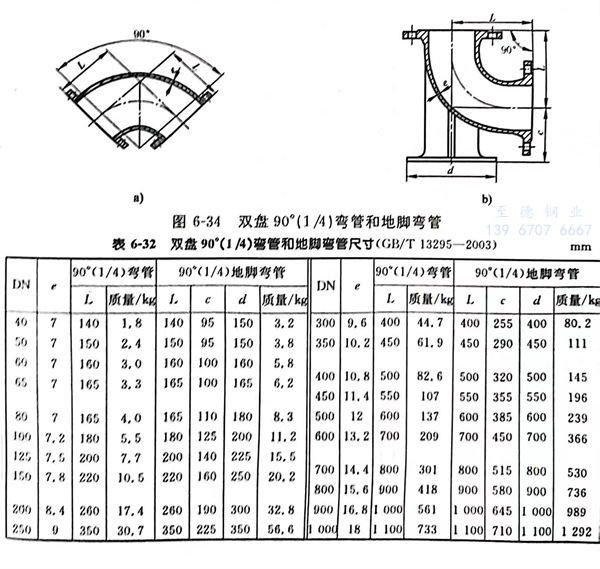

雙盤90°（1/4）彎管型式見圖6-34a），尺寸見表6-32。雙盤90°（1/4）地腳彎管(guan)型式見圖6-34b），尺(chi)寸見表6-32。

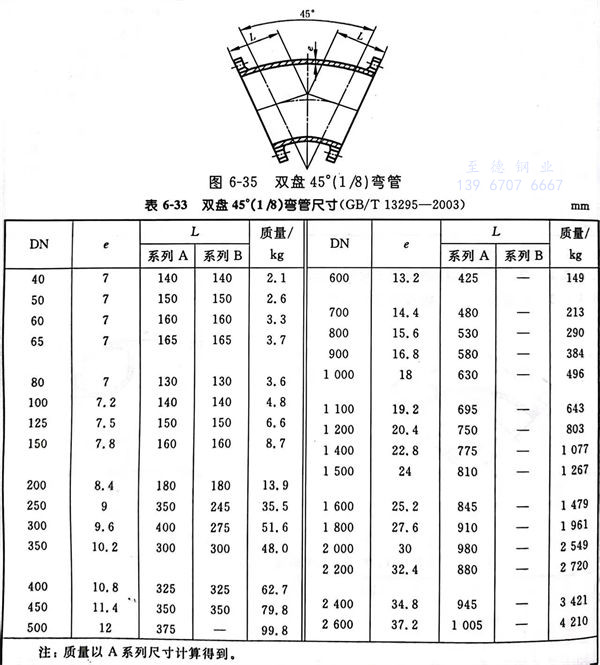

雙盤45°（1/8）彎(wan)管(guan)型式(shi)見(jian)圖(tu)6-35，尺(chi)寸(cun)見(jian)表6-33。

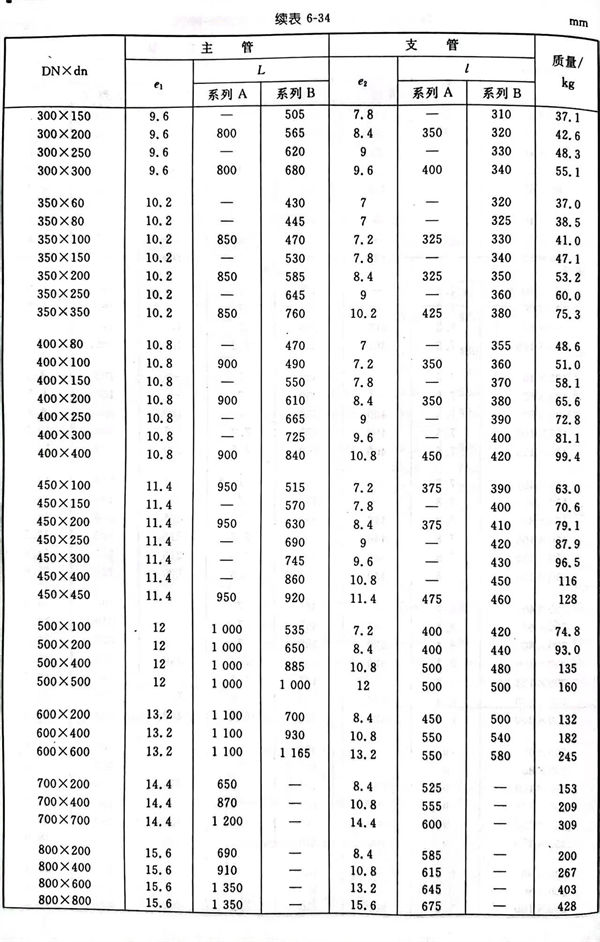

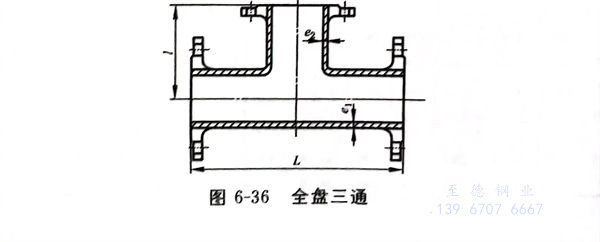

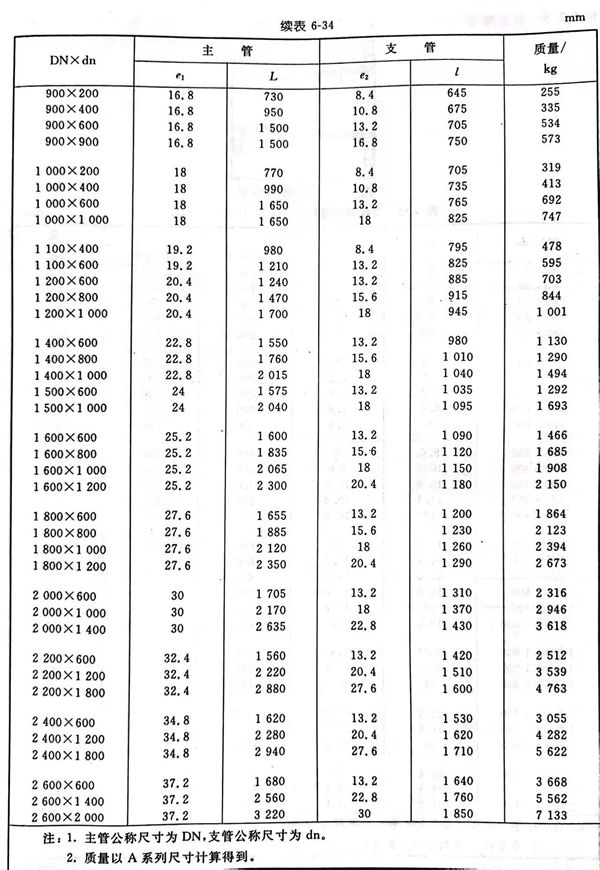

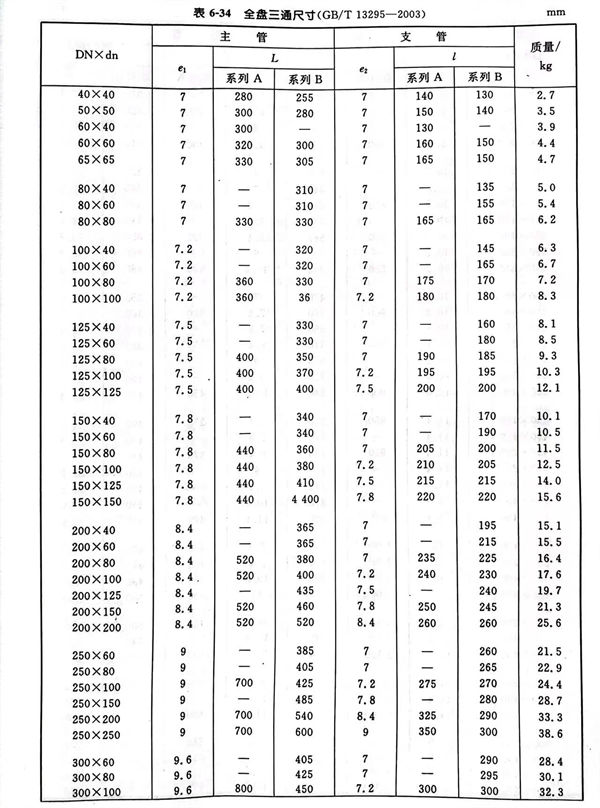

全(quan)盤(pan)三(san)通型式見(jian)圖6-36，尺寸見(jian)表6-34。

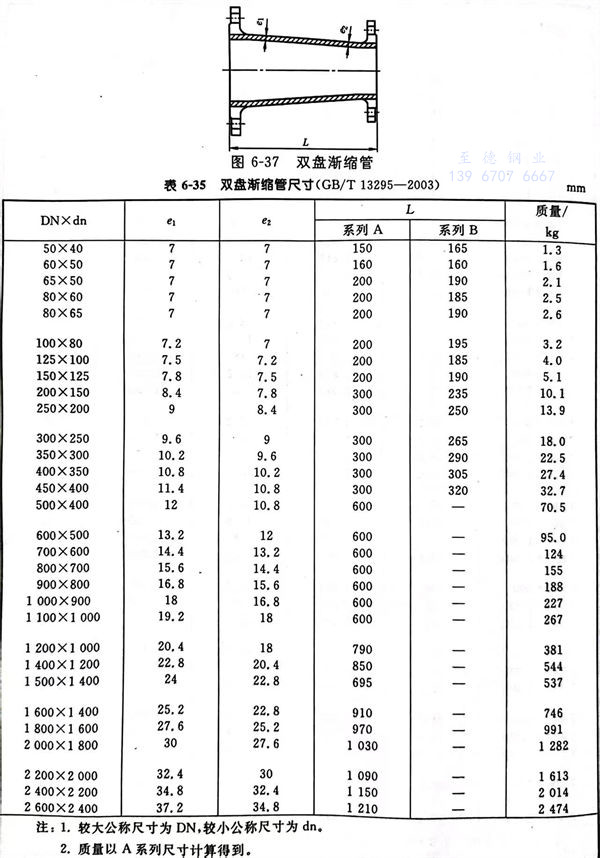

雙(shuang)盤漸縮管型式(shi)見圖6-37，尺寸見表6-35。

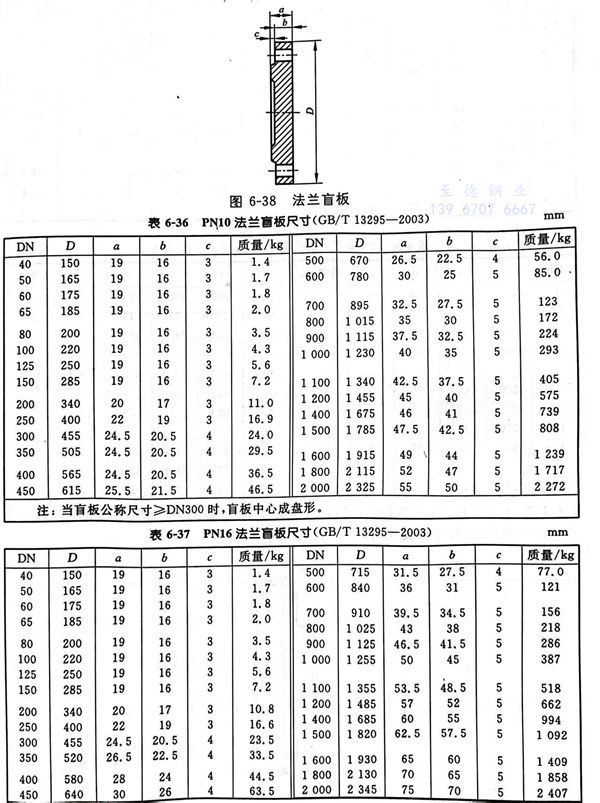

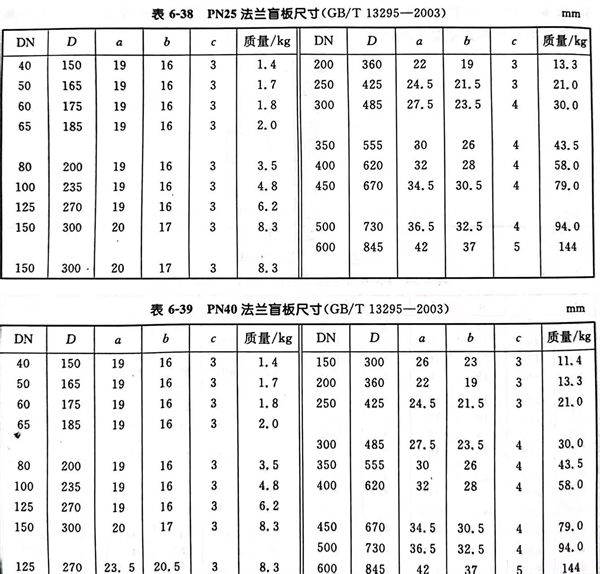

PN10和(he)PN16 法蘭盲板型式(shi)見(jian)圖(tu)6-38，尺(chi)(chi)寸見(jian)表6-36和(he)表6-37；PN25和(he)PN40法蘭盲板型式(shi)見(jian)圖(tu)6-38，尺(chi)(chi)寸見(jian)表6-38和(he)表6-39。

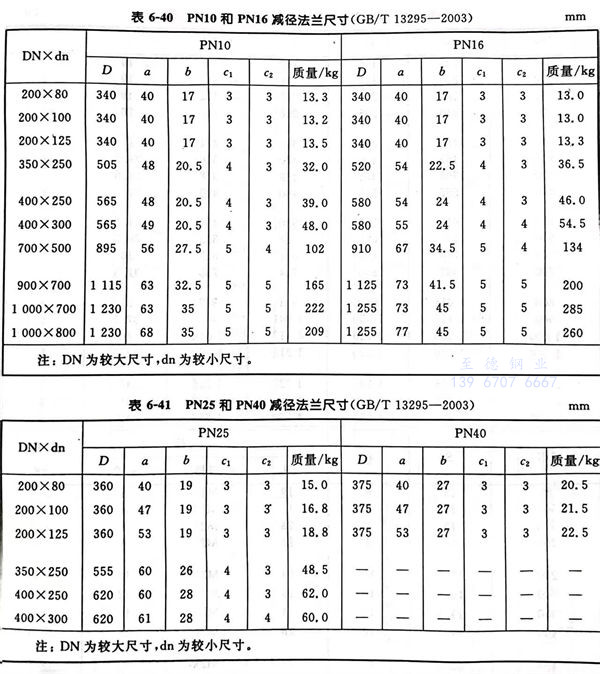

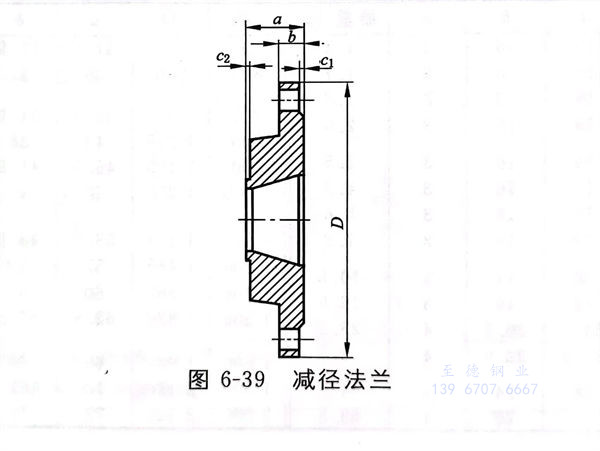

PN10和PN16 減徑法(fa)蘭(lan)型式(shi)見(jian)(jian)(jian)圖6-39，尺寸(cun)(cun)見(jian)(jian)(jian)表(biao)6-40；PN25和PN40 減徑法(fa)蘭(lan)型式(shi)見(jian)(jian)(jian)圖6-40，尺寸(cun)(cun)見(jian)(jian)(jian)表(biao)41。
