香蕉视频app苹果

NS 335 (Hastelloy C4)

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金在(zai)20世紀70年代問世，它是在(zai)Hastelloy C-276 基礎上進一步降(jiang)碳、降(jiang)鐵、去鎢并加(jia)入了穩定化元素鈦，從而更加(jia)提高了合(he)金(jin)的耐晶間(jian)腐蝕性，使此合(he)金(jin)的組織(zhi)熱穩定性較前述 Hastelloy C-276更佳(jia)，從而為(wei)此合(he)金(jin)制造需要的焊接和熱成型設(she)備提供了條件。

一、化學成分和組織特點

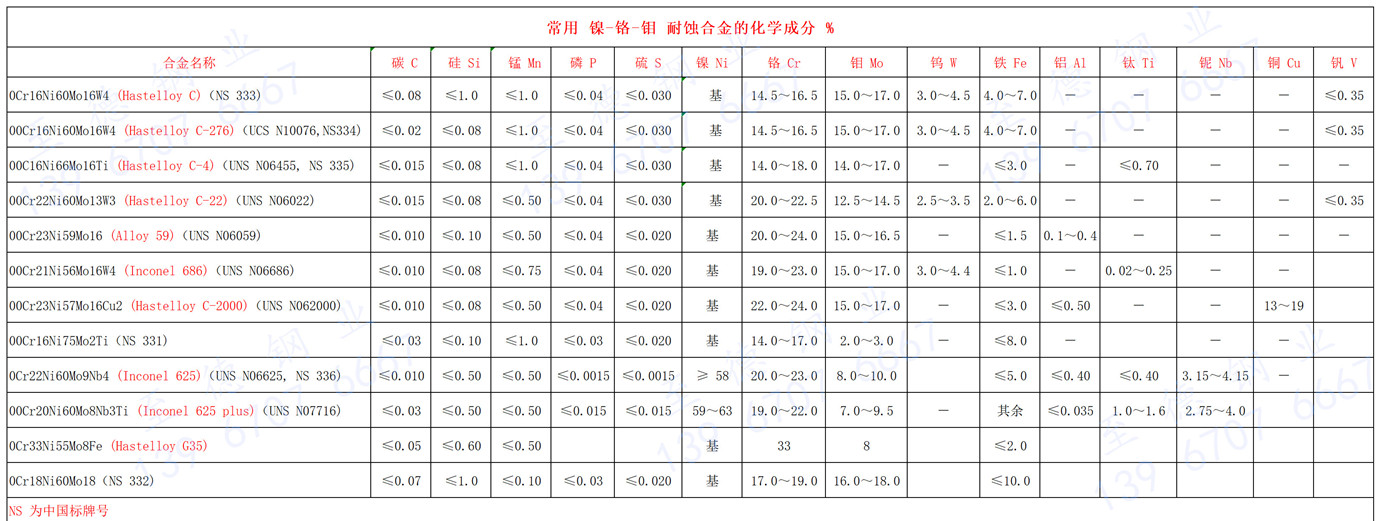

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合(he)金(jin)的(de)化(hua)學(xue)成分見表(biao)3-5-1,此(ci)合(he)金(jin)的(de)典型控制(zhi)成分見表(biao)3-5-35。它的(de)組織(zhi)結構(gou)與0Cr16Ni60Mo16W4和00Cr16Ni60Mo16W4基本相同，僅是鉻碳化(hua)物和金(jin)屬間相，例如μ相（Ni,Fe,Co)3(W,Mo,Cr)的(de)數量(liang)更少(shao)。

二、耐腐(fu)蝕性(xing)能

 1. 全(quan)面腐蝕

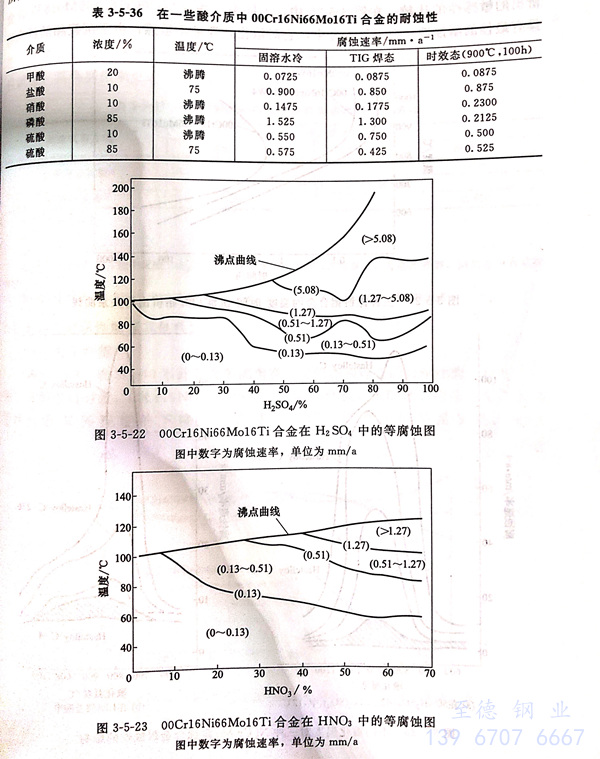

 0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 兩種合金的耐(nai)蝕(shi)(shi)性數據均可(ke)(ke)供(gong)00Cr16Ni66Mo16Ti參考使(shi)用。由(you)于此合金碳(tan)(tan)、鐵含(han)量低，碳(tan)(tan)化物、金屬(shu)間相析出數量少，因(yin)而在(zai)一(yi)些介質中耐(nai)全面腐(fu)蝕(shi)(shi)性能優于0Cr16Ni60Mo16W4 和(he)00Cr16Ni60Mo16W4 合金，特別是(shi)焊后(hou)性能表現更加明(ming)顯。但(dan)是(shi)，由(you)于00Cr16Ni66Mo16Ti合金中不含(han)鎢，因(yin)此在(zai)固溶態耐(nai)鹽酸(suan)(suan)等(deng)還原(yuan)性酸(suan)(suan)的性能可(ke)(ke)能有所降低。表3-5-36及(ji)圖3-5-22和(he)圖3-5-23系一(yi)些腐(fu)蝕(shi)(shi)試驗(yan)結(jie)果(guo)。

 2. 晶間腐蝕

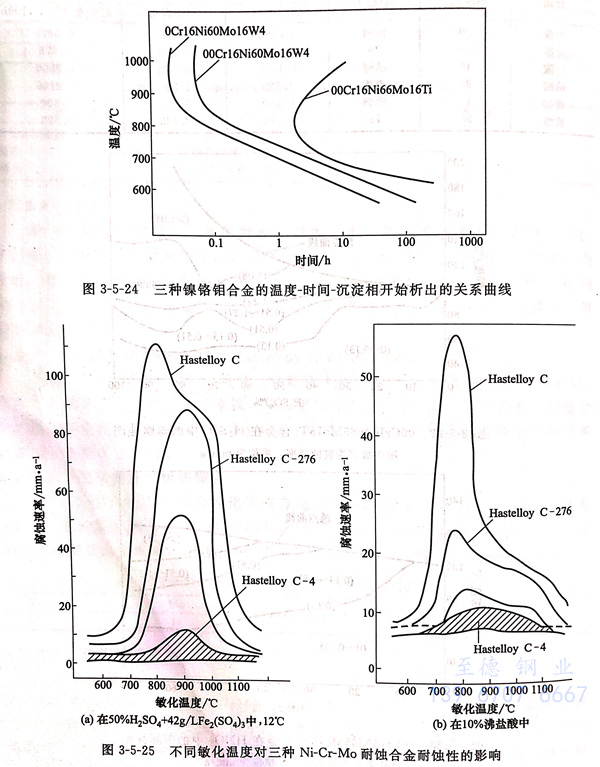

  圖3-5-24和(he)圖3-5-25系經不同(tong)敏(min)化(hua)(hua)溫度、時(shi)間(jian)熱處理(li)后，0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 和(he)00Cr16Ni66Mo16Ti 三種(zhong) Ni-Cr-Mo合(he)金(jin)耐蝕性和(he)沉(chen)淀相析出(chu)的(de)敏(min)感性的(de)比較(jiao)。在圖3-5-25中，不同(tong)溫度敏(min)化(hua)(hua)后00Cr16Ni66Mo16Ti 合(he)金(jin)具(ju)有最(zui)佳的(de)耐蝕性，在三種(zhong)合(he)金(jin)中，它對敏(min)化(hua)(hua)處理(li)最(zui)不敏(min)感；由(you)于(yu)沉(chen)淀相的(de)析出(chu)行為直(zhi)接與其晶(jing)間(jian)腐蝕敏(min)感性有關，因此(ci)，圖3-5-24表明(ming)，三種(zhong)合(he)金(jin)中00Cr16Ni66Mo16Ti合(he)金(jin)晶(jing)間(jian)腐蝕傾(qing)向(xiang)也是最(zui)低的(de)。

 3. 加速腐(fu)蝕試驗

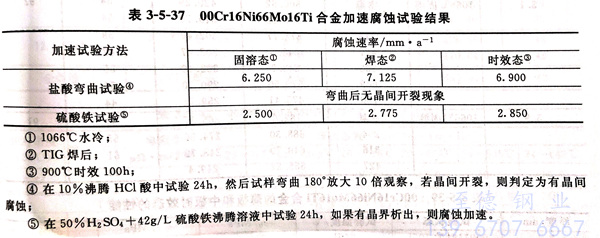

  為了對 00Cr16Ni66Mo16Ti合金進行(xing)質量控制，通常采用比實際介質更為苛刻的(de)腐(fu)蝕試驗條(tiao)件(jian)來進行(xing)加(jia)(jia)速試驗。目的(de)是確定該材(cai)料是否適(shi)應工廠的(de)實際使(shi)用條(tiao)件(jian)。加(jia)(jia)速腐(fu)蝕試驗方法與00Cr16Ni60Mo16W4相(xiang)同，系進行(xing)鹽酸彎(wan)曲(qu)試驗和硫(liu)酸鐵試驗，其典型結果(guo)見表3-5-37。

四、力學性能(neng)

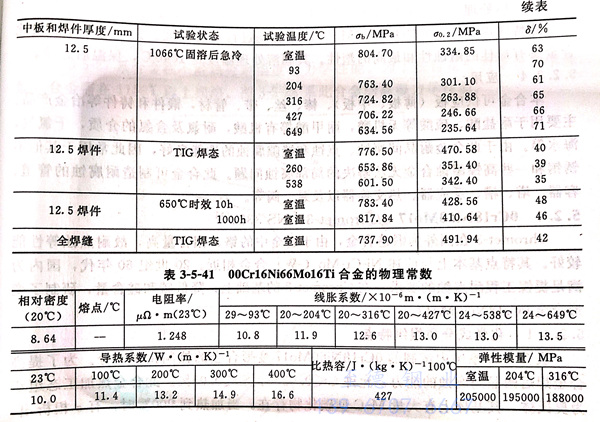

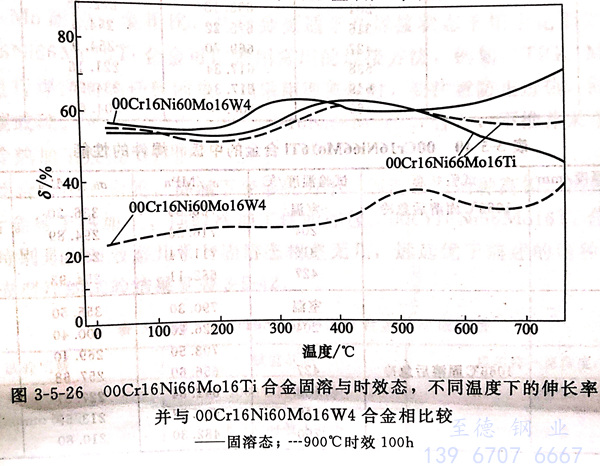

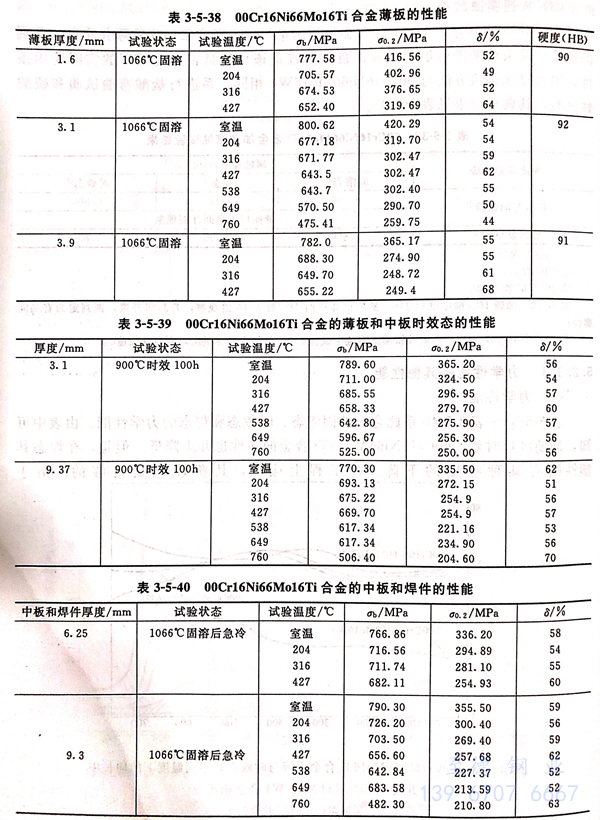

  表3-5-38~表3-5-40系此合金(jin)的(de)固溶(rong)(rong)態、時效(xiao)態和焊態的(de)力學性(xing)能。由(you)表中可(ke)知，即(ji)使經過(guo)時效(xiao)，00Cr16Ni66Mo16Ti合金(jin)的(de)塑性(xing)也(ye)并未降(jiang)低。但是，在(zai)焊態其(qi)塑性(xing)則有某種程度的(de)下降(jiang)。在(zai)工程上應(ying)用，其(qi)塑性(xing)仍是足夠的(de)。由(you)于 00Cr16Ni66Mo16Ti 合金(jin)時效(xiao)后沉淀(dian)相比 00Cr16Ni60Mo16W4 合金(jin)少，因此其(qi)固溶(rong)(rong)和時效(xiao)的(de)塑性(xing)并無明顯(xian)差別，見圖 3-5-26。

五(wu)、物理性能

  00Cr16Ni66Mo16Ti 合金(jin)的物理常數(shu)列入表3-5-41。

六、焊接性(xing)能

 由于00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)(he)合(he)(he)金(jin)可(ke)焊性(xing)能好，焊后具有高耐(nai)蝕性(xing)，因(yin)此，與前述兩種(zhong)Ni-Cr-Mo耐(nai)蝕合(he)(he)金(jin)相比，此合(he)(he)金(jin)更適于在焊接(jie)狀(zhuang)態下用(yong)于化(hua)學工業(ye)等工業(ye)中。00Cr16Ni66Mo16Ti合(he)(he)金(jin)可(ke)以(yi)采用(yong)常(chang)用(yong)的焊接(jie)方法，例如，TIG、MIG、手工電(dian)弧(hu)焊等進行(xing)焊接(jie)而無(wu)任何困難。當采用(yong)埋(mai)弧(hu)焊時，要注意防(fang)止(zhi)過熱，同時溶(rong)劑中不(bu)允許含碳或硅。對于耐(nai)蝕用(yong)途的00Cr16Ni66Mo16Ti合(he)(he)金(jin)，不(bu)推薦采用(yong)乙炔焊。

七、冷熱加(jia)工及成型(xing)性能(neng)

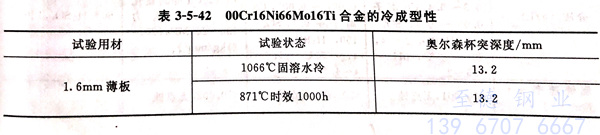

 由于此合金中不含鎢，高溫下變(bian)形(xing)抗力小，因而較前兩(liang)種高鉬、高鎢的(de)Ni-Cr-Mo耐蝕(shi)合金易于熱(re)加(jia)工，同時冷(leng)加(jia)工性能亦佳。00Cr16Ni66Mo16Ti合金的(de)冷(leng)成(cheng)型(xing)(xing)性能，特別是在時效態幾乎與固(gu)溶態相差(cha)無幾，遠遠優于前述(shu)的(de)兩(liang)種Ni-Cr-Mo合金。冷(leng)成(cheng)型(xing)(xing)性的(de)試驗結果見(jian)表3-5-42。

八、熱(re)處理(li)

  除(chu)特殊規定外，00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)金均進行固溶處(chu)理(li)(li)。只有(you)(you)這樣才能使(shi)此合(he)金具有(you)(you)最(zui)佳(jia)的耐蝕(shi)性和最(zui)高的塑性。其固溶處(chu)理(li)(li)溫度是1040℃,保溫后急冷(leng)。

九、應用

  本(ben)合(he)金可供應板（薄板、中板）、棒、絲(si)、帶(dai)、管材，鍛件(jian)和鑄件(jian)等(deng)(deng)冶(ye)金產品。主要(yao)用于耐(nai)鹽酸(suan)、硫酸(suan)等(deng)(deng)無(wu)機(ji)酸(suan)，耐(nai)甲酸(suan)等(deng)(deng)有機(ji)酸(suan)，耐(nai)氯及含(han)氯的(de)介質，干氯氣(qi)，海水(shui)等(deng)(deng)。由于此(ci)(ci)合(he)金耐(nai)晶間腐(fu)(fu)蝕、點蝕和縫(feng)隙腐(fu)(fu)蝕的(de)性能良好(hao)，因此(ci)(ci)常(chang)用于其(qi)他不銹鋼和一些高(gao)鎳耐(nai)蝕合(he)金無(wu)法解決的(de)局部腐(fu)(fu)蝕問題。此(ci)(ci)合(he)金可制造耐(nai)腐(fu)(fu)蝕的(de)管道、容器(qi)、塔、槽、反應器(qi)、熱交換器(qi)以及泵、閥(fa)等(deng)(deng)。
