17-7PH、07Cr17Ni7Al 與PH15-7Mo、07Cr15Ni7Mo2Al 系最先開發的半奧氏體沉淀硬化不銹鋼，其力學性能見表9.18～表9.20。這兩種鋼有三種熱處理工藝：
1. 固(gu)溶處(chu)理（1063±15）℃十較低溫調整(zheng)處(chu)理（760℃）＋時效。時效溫度為510℃，若需要較高(gao)(gao)的(de)塑性(xing)和韌性(xing)，時效溫度可(ke)提高(gao)(gao)至565℃。
2. 固溶處理（1063±15）℃＋高溫調整處理（955℃）十時效（510℃）。必須指出，當Ms點高于室溫時，熱處理過程中應注意室溫停留對奧氏體穩定化的影響，調整處理后不得在室溫停留過長時間才進行冷處理，應使馬氏體轉變開始與結束的時間不超過1h，否則在隨后的時效處理時得不到應有的力學性能。
3. 固溶處理(li)（1063±15）℃＋冷變(bian)形十時效（482℃）。
第（2）種(zhong)熱(re)處(chu)(chu)理(li)制(zhi)(zhi)度(du)可以獲得良好的(de)綜(zong)合力學性(xing)能，并且有較(jiao)高(gao)(gao)(gao)的(de)高(gao)(gao)(gao)溫持久強度(du)，這是因為(wei)采(cai)(cai)用(yong)了較(jiao)高(gao)(gao)(gao)的(de)調整溫度(du)和(he)(he)(he)控制(zhi)(zhi)了較(jiao)低的(de)時效溫度(du)。第（1）種(zhong)熱(re)處(chu)(chu)理(li)制(zhi)(zhi)度(du)采(cai)(cai)用(yong)較(jiao)高(gao)(gao)(gao)的(de)時效溫度(du)，有較(jiao)高(gao)(gao)(gao)的(de)塑(su)性(xing)和(he)(he)(he)韌性(xing)。采(cai)(cai)用(yong)第（3）種(zhong)熱(re)處(chu)(chu)理(li)制(zhi)(zhi)度(du)由于綜(zong)合應用(yong)了馬(ma)氏體相變(bian)強化、冷作(zuo)硬化和(he)(he)(he)沉淀(dian)強化，可得到最高(gao)(gao)(gao)的(de)室(shi)溫和(he)(he)(he)高(gao)(gao)(gao)溫短時強度(du)，但(dan)塑(su)性(xing)和(he)(he)(he)韌性(xing)較(jiao)低，由于冷變(bian)形組織(zhi)穩定性(xing)較(jiao)低，高(gao)(gao)(gao)溫下持久強度(du)下降較(jiao)迅速。PH15-7Mo鋼(gang)由于含(han)有鉬(mu)，在(zai)高(gao)(gao)(gao)溫下持久強度(du)比17-7PH鋼(gang)高(gao)(gao)(gao)。

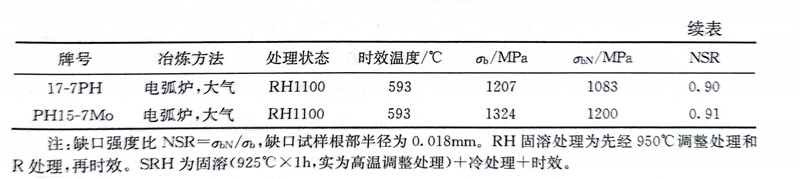

17-7PH和PH15-7Mo鋼具有高的強度并得到較廣泛的應用，但它們存在明顯的缺點，即在σb超過1380MPa時，鋼的缺口敏感性增加，經熱處理后在315～425℃長期使用時產生脆化傾向。表9.67為三種半奧氏體沉淀硬化不銹鋼的抗拉強度與缺口敏感性，這三種鋼經510℃時效后的抗拉強度相近，但其缺口敏感性卻大不相同，17-7PH和PH15-7Mo這兩種鋼的缺口敏感性遠高于PH14-8Mo鋼。當三種鋼處理成具有相同的缺口敏感性時，PH15-7Mo鋼可以利用的強度水平高于17-7PH鋼117MPa鋼，遠低于PH14-8Mo鋼。缺口敏感性這一指標可以直接反映這些鋼在海洋大氣環境條件下的抗應力腐蝕性。
試驗(yan)研究證明，17-7PH和PH15-7Mo鋼在(zai)(zai)(zai)時(shi)效或加熱時(shi)，相(xiang)界(jie)和晶界(jie)上(shang)有碳化物或其他(ta)雜質(zhi)元素的析出物，引(yin)起(qi)鋼的塑性降低，導致缺(que)(que)口敏感(gan)(gan)性增(zeng)高(gao)。PH15-7Mo鋼雖加入2.25％Mo，但并未完全改善(shan)在(zai)(zai)(zai)315～425℃的回(hui)火脆性傾(qing)向(xiang)，在(zai)(zai)(zai)這個溫度(du)范圍長時(shi)間保溫仍然會產生缺(que)(que)口敏感(gan)(gan)性。
為克服17-7PH和(he)PH15-7Mo鋼的(de)上述缺點，發(fa)展了(le)高強度(du)和(he)高韌(ren)性(xing)的(de)PH14-8Mo鋼，可(ke)以在保持高比(bi)強度(du)的(de)條件下(xia)，兼有優良的(de)韌(ren)性(xing)和(he)中溫下(xia)的(de)穩定性(xing)。
