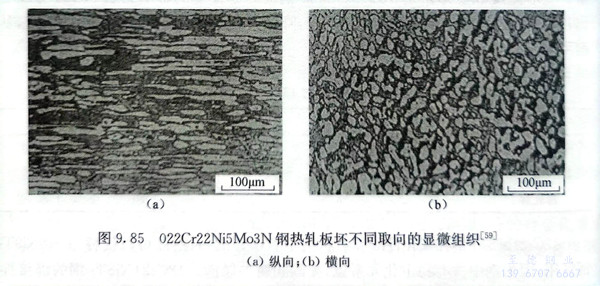

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙相不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發的。由于該鋼中Cr、N含量的提高，使其具有更高的強度以承受更高的外加載荷，又具有更加優異的耐蝕性以適應更加苛刻的腐蝕介質的需求。該鋼的化學成分保證了其組織結構的穩定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50％，其固溶態的縱向和橫向的顯微組織與圖9.85相似。

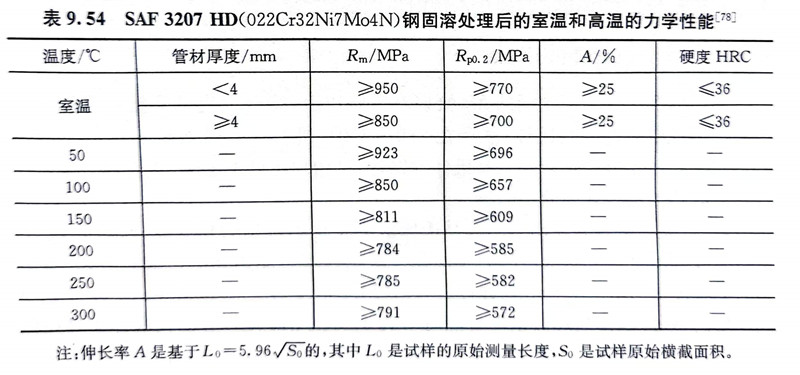

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙(shuang)相鋼(gang)的(de)(de)(de)強度(du)在(zai)雙(shuang)相不(bu)銹(xiu)鋼(gang)中是(shi)最高(gao)的(de)(de)(de)。表9.54為SAF 3207 HD鋼(gang)固溶處理后(hou)的(de)(de)(de)室溫(wen)(wen)和(he)高(gao)溫(wen)(wen)力學性能(neng)。溫(wen)(wen)度(du)升(sheng)高(gao)時，隨屈服強度(du)的(de)(de)(de)下降，鋼(gang)的(de)(de)(de)伸長率變(bian)化不(bu)大(da)，這是(shi)由于該(gai)鋼(gang)具(ju)有(you)兩相的(de)(de)(de)微觀結構(gou)所致。SAF 3207 HD鋼(gang)還具(ju)有(you)良(liang)好的(de)(de)(de)沖(chong)擊(ji)(ji)韌(ren)性，其(qi)韌(ren)脆轉變(bian)溫(wen)(wen)度(du)低于-50℃，在(zai)-50℃時，鋼(gang)的(de)(de)(de)沖(chong)擊(ji)(ji)功達(da)到80J。由于該(gai)鋼(gang)具(ju)有(you)高(gao)的(de)(de)(de)強度(du)和(he)良(liang)好的(de)(de)(de)塑性，可使構(gou)件壁厚減(jian)(jian)薄(bo)，重量減(jian)(jian)輕，從而使設(she)備總成本下降。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上，較超級雙相不(bu)銹鋼具有更加優良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應變區，由于鋼的疲勞壽命主要受強度控制，高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼，而在高應變區，鋼的疲勞壽命主要受鋼的塑性控制，與S32750雙相不銹鋼相比，該鋼未顯示出優越性，原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命，但相差不大，這是由于該鋼具有高的耐海水腐蝕的性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙(shuang)相(xiang)鋼的(de)管件(jian)一般以熱(re)處理狀態供貨(huo)，其固(gu)溶處理溫度(du)為1040～1140℃，保溫一定時間后在空(kong)氣(qi)、保護氣(qi)氛或水中(zhong)快冷。該鋼具(ju)有(you)良好的(de)焊(han)接性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能，以及優異的耐腐蝕性能，使其可以滿足水深近2500m，壓力高于15000psi（1psi≈6.89×103Pa）的油田管道纜的需求（制造長度已達2500m），并使其在海水和含Cl^-介質中的應用范圍進一步擴大。
