SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼是對022Cr25Ni7Mo4N雙相鋼的進一步改進，與之相比，鉬含量有所降低，其耐點蝕的PREN略低，典型成分的PREN仍可達41，但成分更加平穩。該鋼在固溶態具有α／γ近于1的比例，但經過各種高溫處理后，在冷卻過程中會有金屬間化合物和氮化物的沉淀，但與022Cr25Ni7Mo4N 雙相不銹鋼比較，由于鉬含量低、氮含量高，減緩了σ等相的形成，熱穩定性有所改善。

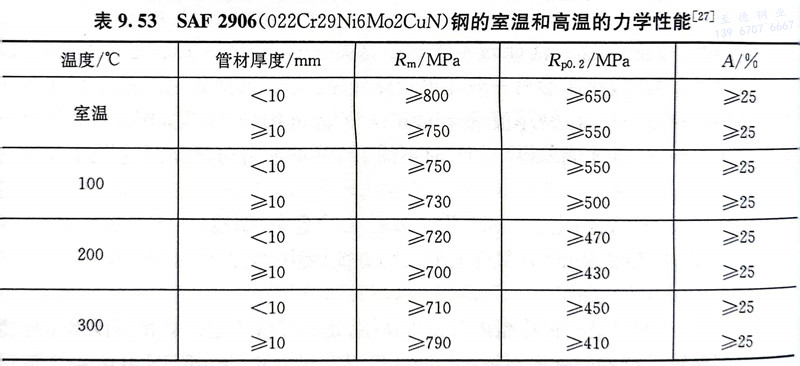

 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼的強度約為普通鉻鎳奧(ao)氏體不銹鋼的3倍，表9.53為SAF 2906鋼的室溫和高溫力學性能。SAF 2906鋼有良好的沖擊韌性，其韌脆轉變溫度約在-100℃，在-50℃時的沖擊功仍可達到120J。


表 53.jpg


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級雙相鋼的(de)(de)鉻含量高，因此在(zai)岢(ke)性介質中(zhong)有優良的(de)(de)耐蝕(shi)(shi)性能(neng)(neng)，該鋼還具(ju)有良好的(de)(de)耐氯化物應力腐蝕(shi)(shi)的(de)(de)性能(neng)(neng)，并具(ju)有良好的(de)(de)耐點蝕(shi)(shi)和耐縫隙腐蝕(shi)(shi)的(de)(de)性能(neng)(neng)。該鋼的(de)(de)強(qiang)度高，冷(leng)(leng)成形(xing)需要更(geng)大的(de)(de)外力。該鋼的(de)(de)焊接(jie)(jie)性能(neng)(neng)良好，由(you)于焊接(jie)(jie)熱影響區有＇相形(xing)成，故焊縫有良好的(de)(de)韌性、強(qiang)度和耐蝕(shi)(shi)性。SAF 2906鋼的(de)(de)固溶處理溫度為1040～1080℃，保溫后快冷(leng)(leng)，根(gen)據截(jie)面尺寸可水冷(leng)(leng)或空冷(leng)(leng)。


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超(chao)級雙相鋼的主要用(yong)于苛性(xing)鈉生產中(zhong)包括蒸發(fa)器(qi)用(yong)管在內的管線系統用(yong)管，氧(yang)化(hua)(hua)鋁生產中(zhong)熱交換器(qi)管和氧(yang)化(hua)(hua)鋯(gao)廠中(zhong)一些裝置中(zhong)的管路，以及對點蝕(shi)和縫隙腐蝕(shi)有高耐(nai)蝕(shi)需求的設備和構件(jian)。
