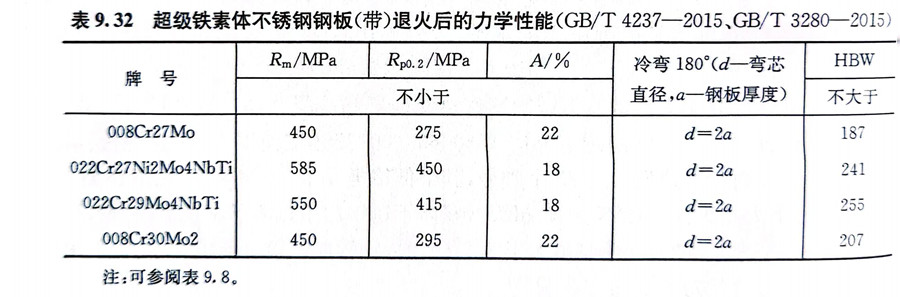

008Cr30Mo2是一種高鉻鐵素(su)體不銹鋼(gang)，碳、氮含量降至極低，加入了1.5％～2.5％Mo。該鋼有較高的耐蝕性，耐鹵離子應力腐蝕破壞性好，具有良好的韌性，韌脆轉變溫度低，具有優良的加工成形性和焊接性，同時具有軟磁性。該鋼的熱加工和退火工藝與008Cr27Mo鋼相同，退火后的力學性能見表9.32。

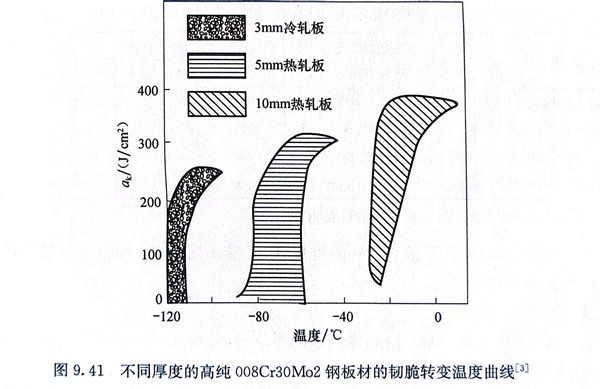

 008Cr30Mo2 鋼的韌脆轉變溫度隨板厚的增加向高溫方向移動，因此要求韌性的焊接構件厚度應不大于6mm。圖9.41為不同厚度高純008Cr30Mo2鋼的韌脆轉變曲線。

  高純的(de)008Cr30Mo2 鋼在氯化物溶液中具(ju)有極好的(de)耐(nai)應(ying)力腐(fu)蝕(shi)性能，并具(ju)有優(you)異的(de)耐(nai)點蝕(shi)、耐(nai)縫隙腐(fu)蝕(shi)性能。該(gai)鋼難于析出碳化物和氮(dan)化物，不容易(yi)形(xing)成貧(pin)碳層，具(ju)有特別(bie)優(you)異的(de)耐(nai)晶間腐(fu)蝕(shi)性能。

 008Cr30Mo2 鋼的(de)(de)主要(yao)用途：制作(zuo)乙酸、乳酸等(deng)有機酸的(de)(de)制造設備(bei)(bei)；制作(zuo)苛性(xing)(xing)鈉生產(chan)濃縮工序(xu)的(de)(de)設備(bei)(bei)；制作(zuo)火力發電廠冷凝器；制作(zuo)石油(you)精煉設備(bei)(bei)；制作(zuo)要(yao)求耐蝕性(xing)(xing)和磁性(xing)(xing)的(de)(de)部件，如電磁閥芯材料(liao)和鐘、表等(deng)。

 鉻含量為12％～30％的鐵素體鋼(gang)(gang)有時亦做不起皮鋼(gang)(gang)使用，或做承受(shou)負(fu)荷不大(da)的構件。為了獲得(de)更高(gao)的抗氧化性能，通常還(huan)向鋼(gang)(gang)中(zhong)加(jia)入硅和鋁，其(qi)成(cheng)分、性能、使用范圍見第10章。
