022Cr11Ti鋼是一種超低碳的鐵素(su)體不銹鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的(de)(de)開始熱加工溫度為1100～1150℃，卷取溫度約600℃，熱軋(ya)帶坯在罩式(shi)爐內退火(huo)(huo)工藝為（830～870℃）x8h，冷軋(ya)帶的(de)(de)退火(huo)(huo)溫度控制在（860±10）℃。退火(huo)(huo)后(hou)的(de)(de)力(li)學性能見表9.26。

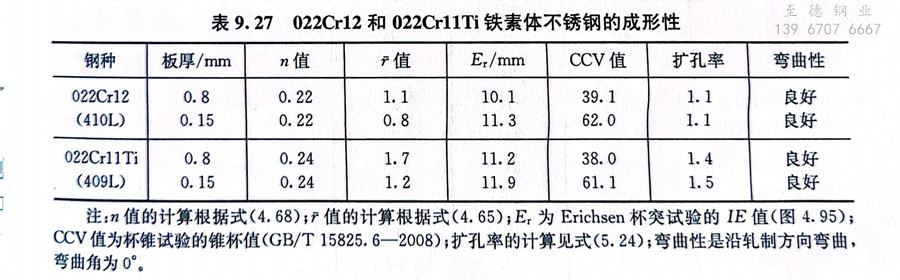

  022Cr11Ti鋼(gang)由于(yu)低的碳、氮含量又加入鈦，鋼(gang)板(ban)平行(xing)面｛111｝較(jiao)發達，因此值較(jiao)高，深拉伸(shen)性能(neng)較(jiao)好，當鈦的加入量為C＋N的10倍(bei)以(yi)上(shang)時(shi)可得到高的r值。022Cr11Ti鋼(gang)還具(ju)有較(jiao)好的脹形性。脹形性是(shi)以(yi)形變強化指(zhi)數n為指(zhi)標的（式(shi)（4.68）），置換式(shi)固溶(rong)元素(su)和(he)間(jian)隙式(shi)固溶(rong)元素(su)對n值均有不利影響（表4.14）。022Cr11Ti鋼(gang)中的鉻元素(su)和(he)碳、氮的含量均低并加入微量的鈦，因此具(ju)有良好的脹形性。表9.27為022Cr12和(he)022Cr11Ti鐵素(su)體(ti)不銹鋼(gang)的成形性對比。


表 27.jpg


  022Cr11Ti鋼有良好的(de)焊接性，可采(cai)用各種方法焊接，焊接時輸入的(de)熱量應(ying)該小些(xie)，避免晶粒過(guo)分(fen)長大。


  022Cr11Ti鋼廣(guang)泛用于汽車排氣(qi)系統中，如消(xiao)音器、尾氣(qi)管、觸媒轉換(huan)器殼體等。煤氣(qi)燃燒(shao)噴嘴(zui)等需深拉伸成形部(bu)件也大(da)量采用022Cr11Ti鋼。
