Cr13型不銹鋼因含有大量鉻元素，過冷奧氏體的穩定性較高，因此這類不銹鋼高溫加熱后在空氣中冷卻即可以獲得馬氏體組織。鍛后如冷卻較快（在空氣中冷卻），由于變形的殘余應力及組織轉變的共同影響，常會使鍛件表面產生裂紋，這種開裂傾向因鋼中碳含量增高而增大，因此對這類鋼鍛后應緩慢冷卻，并及時地進行軟化處理。
Cr13型不銹(xiu)鋼的軟(ruan)化處理可以兩種方(fang)式進行(xing)：
1. 高溫回火
將鍛件加熱至700～800℃保溫2～6h后空冷，對形狀簡單的鍛件基本上可避免鍛造裂紋。12Cr13鋼高溫回火后的硬度為170～200HB，20Cr13、30Cr13、40Cr13鋼為200～230HB。
2. 完全退(tui)火

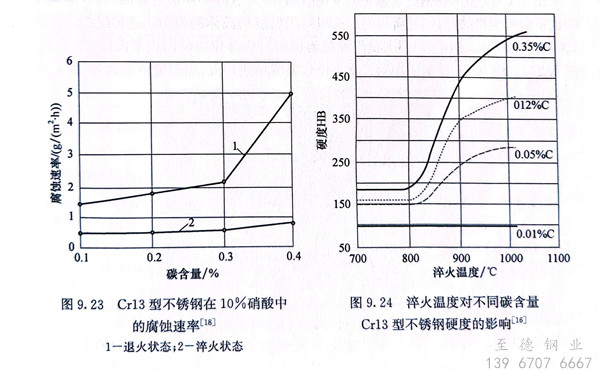

將(jiang)鍛件加(jia)熱至(zhi)840～900℃（較常(chang)用的(de)(de)為860℃）保溫2～4h以(yi)后，以(yi)不(bu)大于25℃／h的(de)(de)速(su)(su)率冷卻(que)至(zhi)600℃后空冷，12Cr13與20Cr13鋼(gang)(gang)(gang)的(de)(de)硬度(du)可(ke)降(jiang)至(zhi)170HB以(yi)下(xia)，30Cr13與40Cr13鋼(gang)(gang)(gang)可(ke)降(jiang)至(zhi)217HB以(yi)下(xia)。退(tui)火后的(de)(de)Cr13型不(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)耐(nai)蝕(shi)性(xing)能比較低(di)，尤(you)其是碳含(han)(han)量較高的(de)(de)鋼(gang)(gang)(gang)更是如(ru)此(ci)（圖9.23）。這(zhe)是因(yin)為退(tui)火的(de)(de)鋼(gang)(gang)(gang)中(zhong)存(cun)在大量的(de)(de)碳化鉻，不(bu)僅使固溶體(ti)中(zhong)的(de)(de)鉻含(han)(han)量降(jiang)低(di)，并且這(zhe)些碳化鉻顆粒與基(ji)體(ti)構成許多微電池，加(jia)速(su)(su)了鋼(gang)(gang)(gang)的(de)(de)腐蝕(shi)。
為了保證這類鋼有高的耐腐蝕性，Cr13型不銹鋼都是經過淬火-回火以后才使用的。這類鋼熱處理的可能性取決于γ→α相變的存在與否。含碳0.01％的06Cr13鋼由于不存在γ→α相變，不能通過淬火強化，而含碳0.35％的40Cr13鋼，高于800℃加熱（鋼的Ac1＝800℃）淬火后得到馬氏體組織，可以顯著地得到強化。含碳在這兩者之間的鋼，由于y→α相變不完全，淬火強化效果則較小一些。
這類鋼(gang)在淬(cui)火(huo)(huo)(huo)加(jia)熱(re)(re)(re)時(shi)，隨加(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)的(de)(de)升(sheng)高(gao)，碳(tan)(tan)(tan)化物逐(zhu)漸溶解，淬(cui)火(huo)(huo)(huo)后(hou)硬(ying)(ying)(ying)度(du)(du)升(sheng)高(gao)，見圖9.24。30Cr13與(yu)40Cr13兩種(zhong)鋼(gang)的(de)(de)碳(tan)(tan)(tan)含(han)量較高(gao)，淬(cui)火(huo)(huo)(huo)溫(wen)(wen)度(du)(du)也應(ying)(ying)高(gao)些，可保證(zheng)碳(tan)(tan)(tan)化物充(chong)分(fen)溶解而得(de)到高(gao)硬(ying)(ying)(ying)度(du)(du)。但如將溫(wen)(wen)度(du)(du)提得(de)過高(gao)（超過1050℃），回火(huo)(huo)(huo)時(shi)碳(tan)(tan)(tan)化物的(de)(de)析(xi)出(chu)過程強(qiang)烈，使(shi)(shi)鋼(gang)的(de)(de)耐腐蝕(shi)性能降低（圖8.17）。30Cr13與(yu)40Cr13鋼(gang)淬(cui)火(huo)(huo)(huo)后(hou)的(de)(de)硬(ying)(ying)(ying)度(du)(du)一般為51～56HRC，組(zu)織為馬氏體及(ji)碳(tan)(tan)(tan)化物。應(ying)(ying)該指出(chu)的(de)(de)是，Cr13型不銹鋼(gang)導熱(re)(re)(re)性低，淬(cui)火(huo)(huo)(huo)時(shi)應(ying)(ying)緩慢加(jia)熱(re)(re)(re)或經過預(yu)熱(re)(re)(re)再加(jia)熱(re)(re)(re)至(zhi)淬(cui)火(huo)(huo)(huo)溫(wen)(wen)度(du)(du)。對于(yu)含(han)碳(tan)(tan)(tan)較高(gao)的(de)(de)30Cr13與(yu)40Cr13鋼(gang)，加(jia)熱(re)(re)(re)時(shi)應(ying)(ying)該注(zhu)意(yi)防止(zhi)表(biao)面脫碳(tan)(tan)(tan)，因為脫碳(tan)(tan)(tan)的(de)(de)結果可使(shi)(shi)表(biao)面層(ceng)出(chu)現鐵素體及(ji)粗(cu)晶(jing)粒組(zu)織，使(shi)(shi)淬(cui)火(huo)(huo)(huo)后(hou)硬(ying)(ying)(ying)度(du)(du)降低。
