金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭密封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。

  金屬(shu)沖齒板柔性石墨復(fu)合墊(dian)片(pian)主要用于各(ge)種管(guan)道(dao)、閥門、泵、壓(ya)力容器、換(huan)熱(re)器等法蘭連接處的密封(feng)部位。這(zhe)種墊(dian)片(pian)的使用溫度范圍為-200~800℃;最高(gao)使用壓(ya)力為11.0MPa;最小預(yu)緊比壓(ya)y=30MPa;墊(dian)片(pian)系數m=2.

一、型(xing)式、尺寸(cun)與(yu)公差

1. 墊片(pian)型式與(yu)代(dai)號(hao)

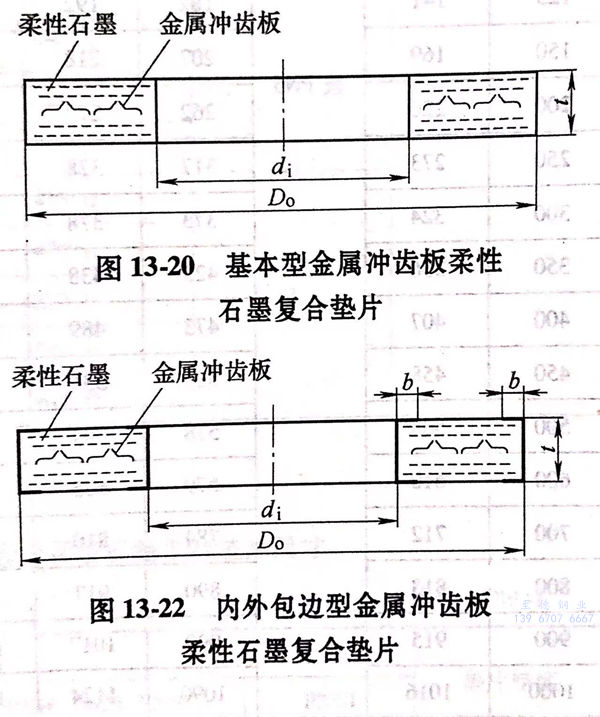

  a. 基本型金屬(shu)沖齒(chi)板柔(rou)性石墨(mo)復合(he)墊片(pian)的形式如(ru)圖13-20所示，代號(hao)為A.

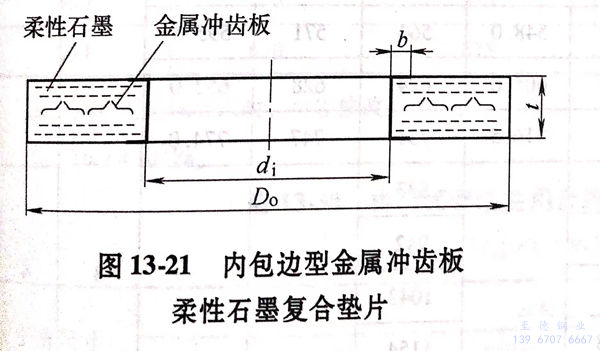

  b. 內包(bao)邊型金(jin)屬沖齒(chi)板柔性(xing)石墨復合墊片的(de)形式(shi)如圖13-21所示(shi)，代(dai)號為B。

  c. 內(nei)外包邊型金屬沖齒板柔性石墨(mo)復合墊(dian)片的形(xing)式如圖13-22所示，代號(hao)為C。

  d. 與墊片相(xiang)配合的(de)法蘭(lan)密封面代號(hao)按GB/T9112-2010《鋼制管法蘭(lan) 類型與參(can)數》的(de)規(gui)定。

2. 墊片尺寸

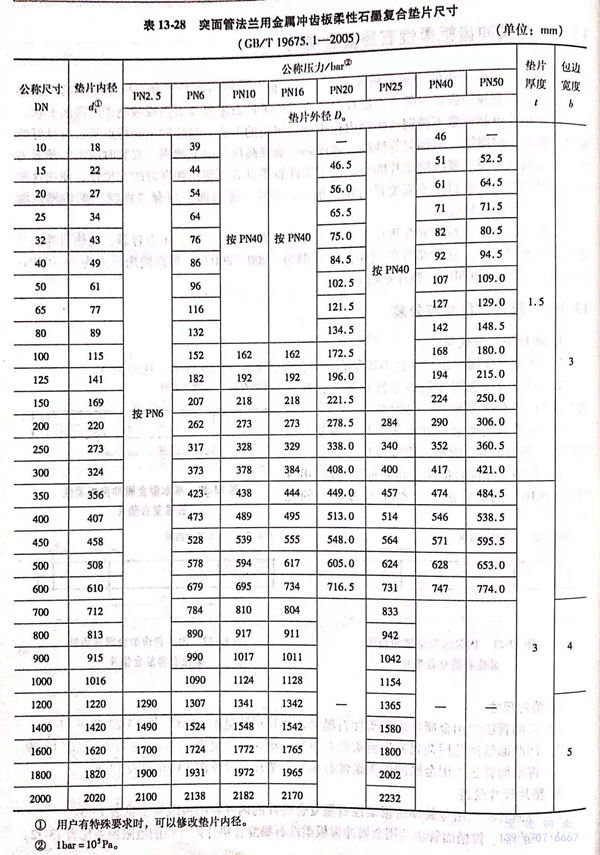

 a. 突面管法蘭用金屬沖(chong)齒板柔(rou)性石墨復合墊片尺寸(cun)見(jian)圖(tu)13-20~圖(tu)13-22及表13-28.

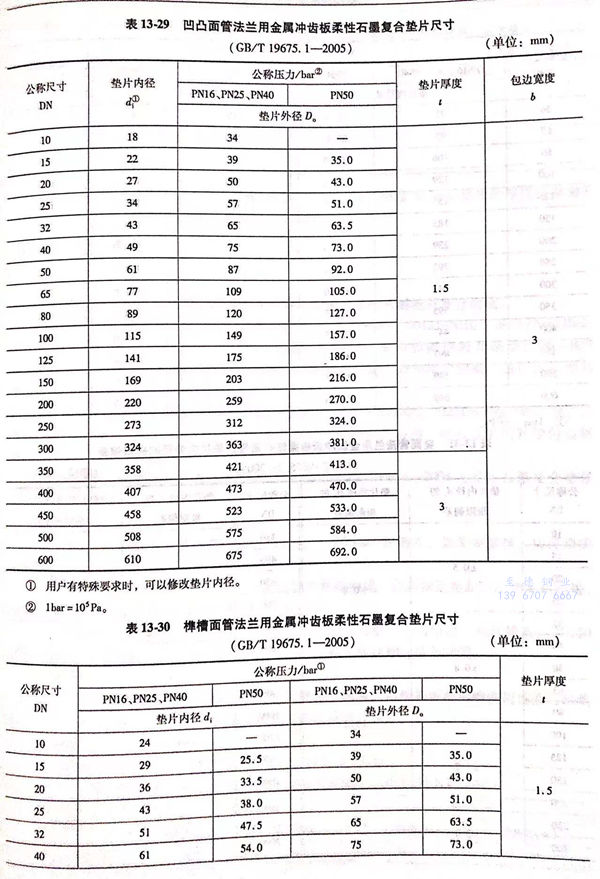

 b. 凹凸面管法蘭用金屬沖齒板(ban)柔性石墨復合(he)墊(dian)片尺寸見圖13-20~圖13-22及表13-29.

 c. 榫槽面管(guan)法蘭(lan)用(yong)金屬沖齒(chi)板柔性石(shi)墨(mo)復合墊片尺寸見圖(tu)13-20及(ji)表13-30.

3. 墊片尺寸公(gong)差

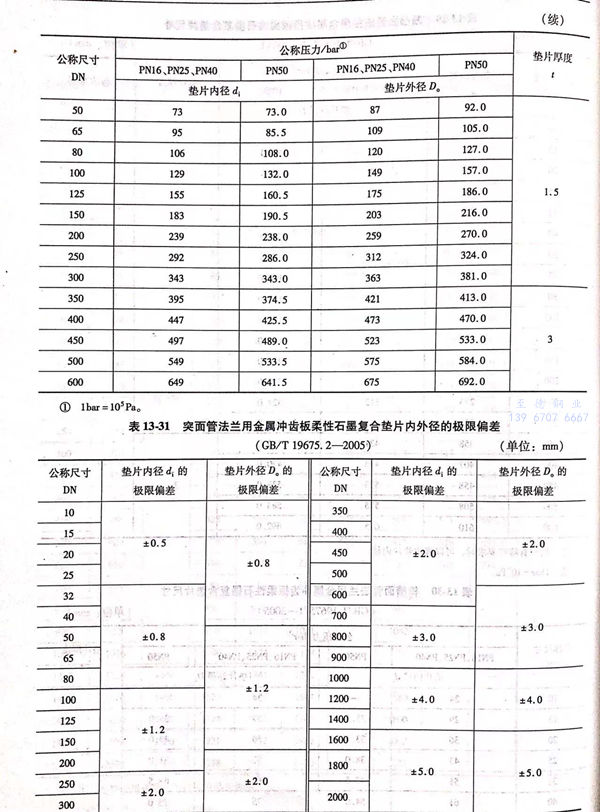

 a. 突(tu)面管(guan)法蘭用金屬(shu)沖齒(chi)板柔性石(shi)墨復合墊片的內外徑的極限(xian)偏差見(jian)表13-31.

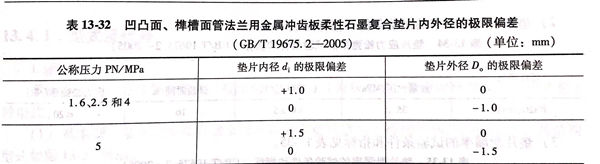

 b. 凹凸(tu)面、榫槽面管法蘭(lan)用(yong)金屬(shu)沖齒板柔性石墨復合墊(dian)片內外徑的(de)極限偏差見表13-32.

 c. 厚(hou)度(du)為(wei)1.5mm墊片(pian)的(de)厚(hou)度(du)極限偏(pian)差為(wei)±0.15mm;厚(hou)度(du)為(wei)3mm墊片(pian)的(de)厚(hou)度(du)極限偏(pian)差為(wei)±0.20mm.同(tong)一墊片(pian)的(de)厚(hou)度(du)差不應大(da)于0.15mm.

二、技術(shu)要求

1. 材料

a. 金屬(shu)(shu)沖齒(chi)(chi)板柔性石墨復合墊片由金屬(shu)(shu)沖齒(chi)(chi)板與柔性石墨板材復合而成。

b. 常用金屬(shu)沖齒(chi)板(ban)材料為低(di)碳鋼和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等(deng)。其性能應符合 GB/T 2520-2008《冷軋電鍍錫(xi)鋼板(ban)及鋼帶(dai)》和GB/T3280-2007《不銹鋼冷軋鋼板(ban)和鋼帶(dai)》等(deng)相應標(biao)準的規定。經(jing)與用戶協(xie)商(shang)，也(ye)可以采用其他沖齒(chi)板(ban)材料。

c. 常(chang)用包邊(bian)材(cai)料(liao)為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等(deng)。其性能應符合GB/T 3280-2007等(deng)相(xiang)應標(biao)準的規定。經與(yu)用戶協商，也(ye)可以采用其他包邊(bian)材(cai)料(liao)。

d. 金屬(shu)沖(chong)齒板(ban)柔性(xing)石(shi)墨復合板(ban)材的性(xing)能應符合JB/T 6628-2008《柔性(xing)石(shi)墨復合增強(qiang)（板(ban)）墊(dian)》的規定(ding)。

2. 制(zhi)造(zao)

 a. 墊片應由整張復(fu)合板切(qie)割制成。外徑大于1000mm的墊片，如需(xu)要(yao)拼(pin)接，應征(zheng)得需(xu)方同意。

 b. 厚度3mm的墊片(pian)可由厚度1.5mm的墊片(pian)粘貼(tie)而成，但應保(bao)證粘貼(tie)后的墊片(pian)在運輸、儲存和安裝使用(yong)過(guo)程中不發生分層(ceng)和錯位現象。

 c. 墊片包邊(bian)應平整，公稱尺寸小于或等(deng)于DN150的(de)墊片，內包邊(bian)不允(yun)許(xu)接頭；DN150以上的(de)墊片，內包邊(bian)只允(yun)許(xu)有一個接頭。焊(han)點不應有未熔合(he)和過(guo)熔等(deng)缺陷。

3. 外觀

墊片表面應平整(zheng)、無翹曲(qu)變(bian)形，不允許有(you)裂(lie)紋、褶皺、劃傷等可能影(ying)響(xiang)使用性能的缺陷存在(zai)。邊緣切割應整(zheng)齊，金屬(shu)沖齒板與(yu)柔性石墨(mo)層應結合(he)良好。

4. 性能

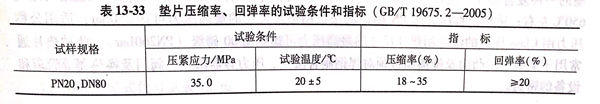

 a. 墊(dian)片的壓縮率(lv)和(he)回(hui)彈率(lv)的試驗條件和(he)指標見表13-33.

 b. 墊片應力松弛率的試驗條件和(he)指(zhi)標見(jian)表 13-34。

 c. 墊片泄漏(lou)率的試驗條件和指標(biao)見表(biao) 13-35。

三、標記

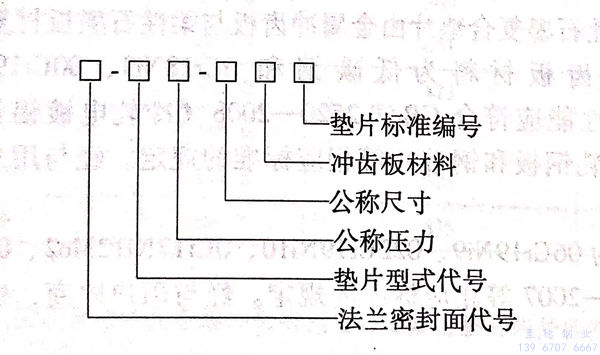

1. 標記方法

2. 標記示例

 a. PN10,DN100,金屬沖齒板材料為06Cr19Ni9的突(tu)面管法蘭用內外包邊型柔性(xing)石(shi)墨復合墊(dian)片(pian)，標記為：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005

 b. PN25,DN200,金屬沖齒板材料為(wei)06Cr19Ni9的凹凸面管(guan)法蘭用內包邊型柔性(xing)石墨復合墊片(pian)，標記為(wei)：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005

 c. PN50,DN300,金屬沖齒板(ban)材料為(wei)06Cr19Ni9的榫(sun)槽面管(guan)法蘭用基本型(xing)柔性石(shi)墨復合墊(dian)片，標記為(wei)：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
