一、帶(dai)頸螺(luo)紋法蘭型式(shi)與尺寸

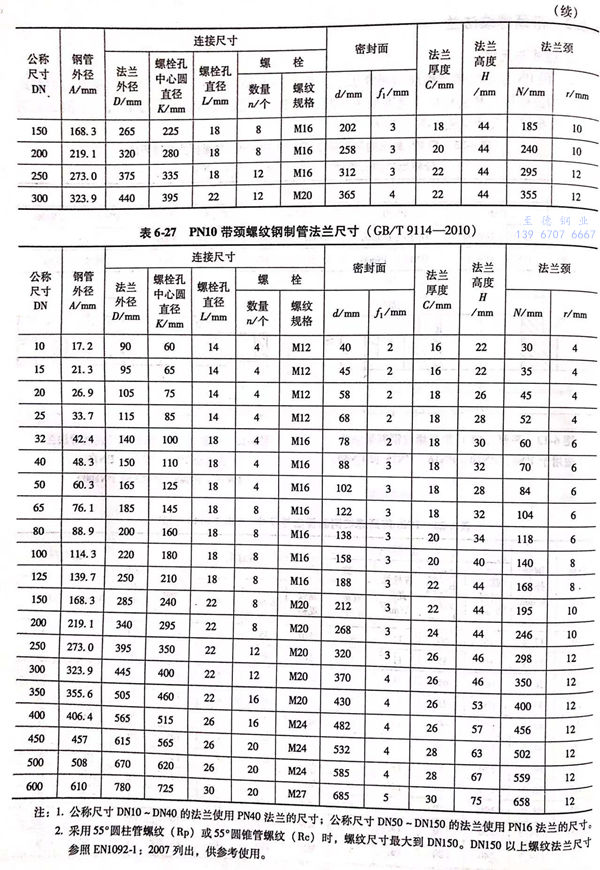

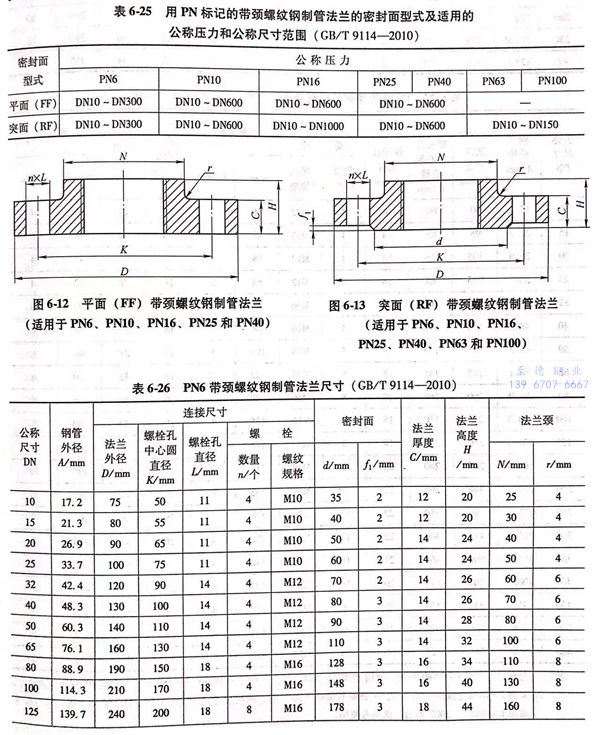

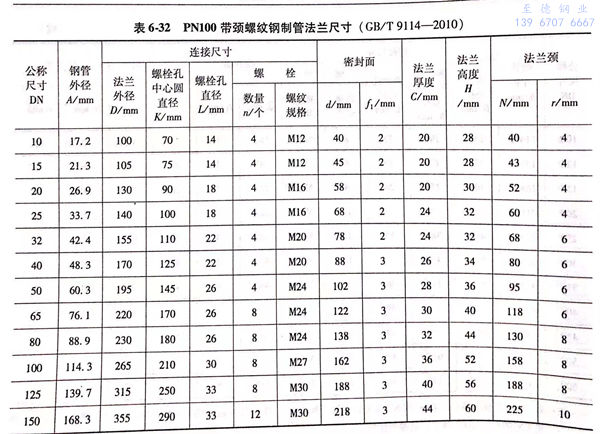

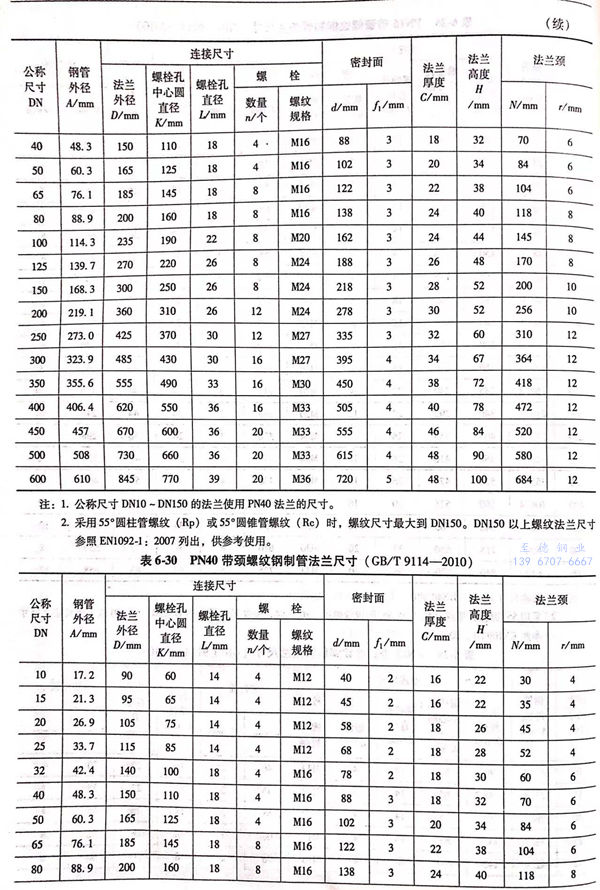

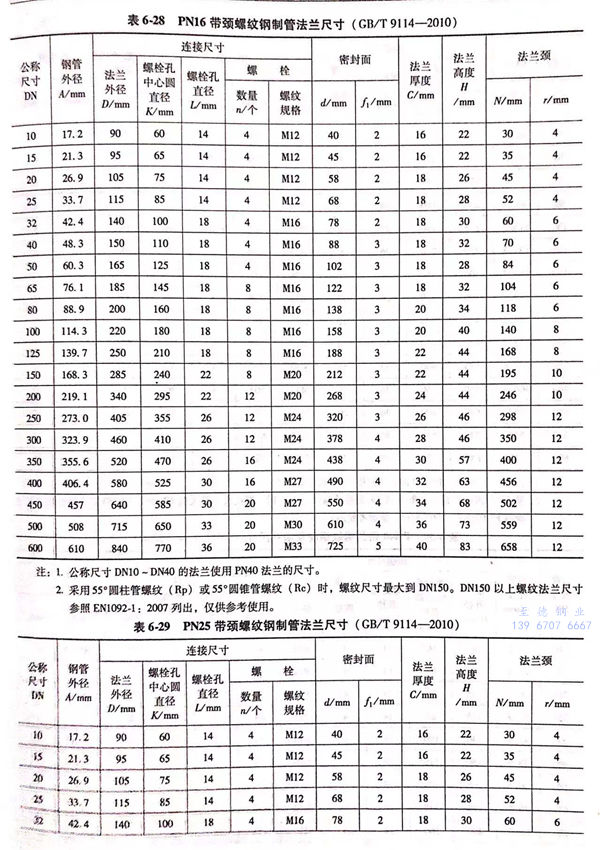

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

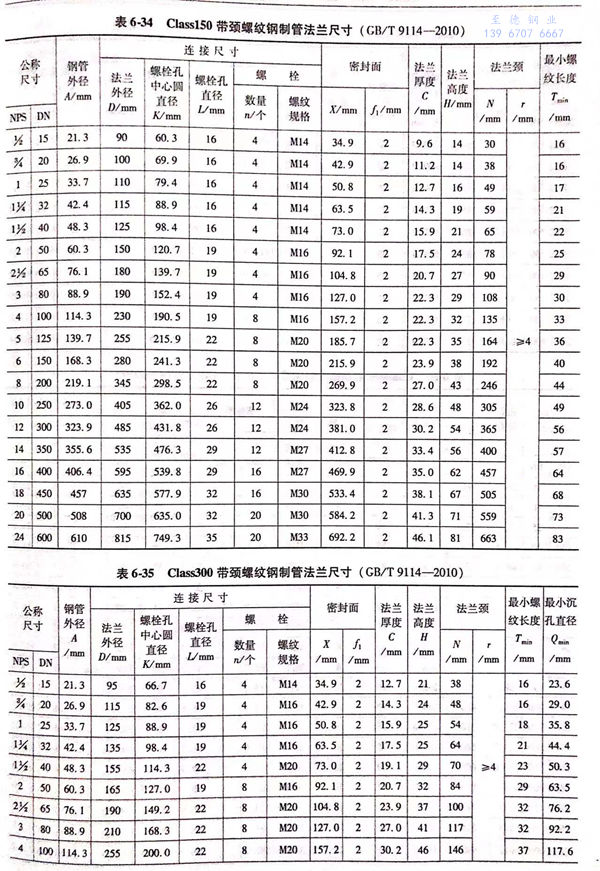

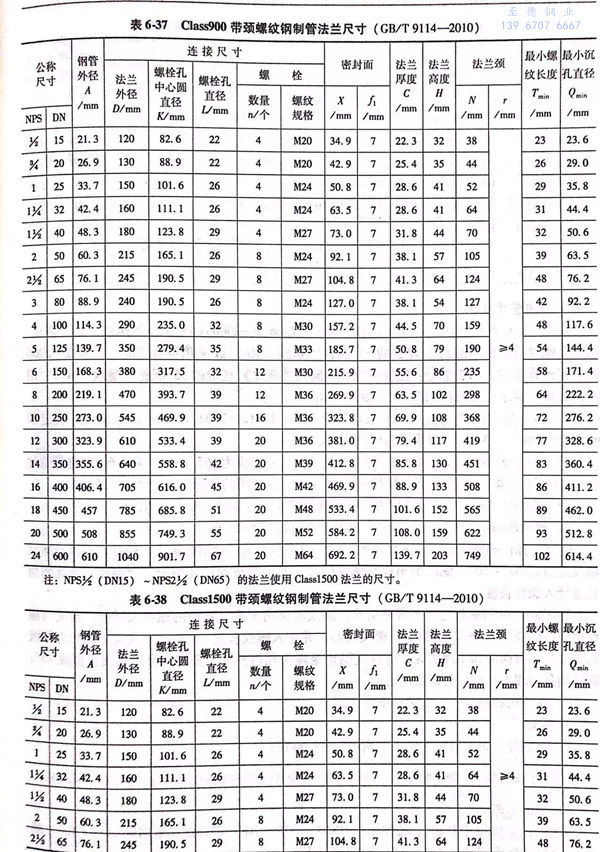

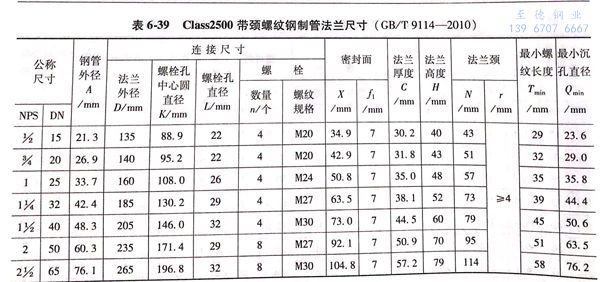

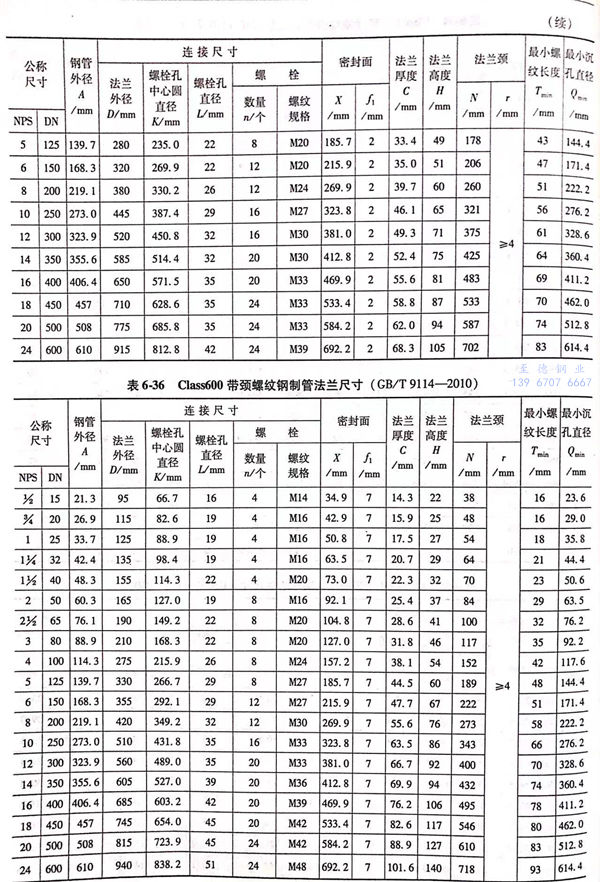

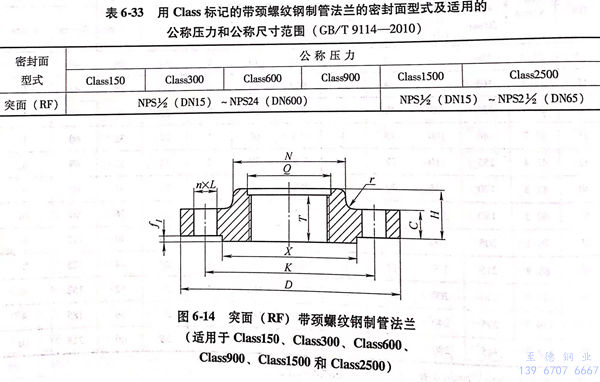

2. 用Class標記的(de)帶頸(jing)螺紋鋼(gang)制(zhi)管法(fa)(fa)蘭：用Class標記的(de)帶頸(jing)螺紋鋼(gang)制(zhi)管法(fa)(fa)蘭的(de)密封(feng)面型式及適用的(de)公(gong)稱壓力和(he)公(gong)稱尺寸范圍(wei)見表6-33;用Class標記的(de)帶頸(jing)螺紋鋼(gang)制(zhi)管法(fa)(fa)蘭的(de)型式見圖6-14,尺寸見表6-34~表6-39。
二(er)、有關帶頸螺紋法蘭技術要求
1. PN標記的(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)法(fa)蘭一(yi)(yi)般(ban)采(cai)用符(fu)(fu)合GB/T 7306.1-2000《55°密(mi)封(feng)管(guan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen) 第1部分(fen)：圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)內(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)與(yu)圓(yuan)(yuan)(yuan)(yuan)錐外(wai)(wai)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)》規定的(de)55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)管(guan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rp)或采(cai)用符(fu)(fu)合GB/T 7306.2-2000《55°密(mi)封(feng)管(guan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen) 第2部分(fen)：圓(yuan)(yuan)(yuan)(yuan)錐內(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)與(yu)圓(yuan)(yuan)(yuan)(yuan)錐外(wai)(wai)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)》規定的(de)55°圓(yuan)(yuan)(yuan)(yuan)錐管(guan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rc),用戶沒有(you)特殊(shu)要求，一(yi)(yi)般(ban)按55°圓(yuan)(yuan)(yuan)(yuan)柱(zhu)(zhu)管(guan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rp)制造。
2. Class標記的(de)螺(luo)紋(wen)法蘭一般采(cai)用(yong)(yong)符(fu)合(he)GB/T 12716-2002《60°密封管螺(luo)紋(wen)》規定(ding)的(de)60°圓錐管螺(luo)紋(wen)（NPT),或采(cai)用(yong)(yong)為用(yong)(yong)戶新規定(ding)的(de)螺(luo)紋(wen)。
3. 采用55°管(guan)螺(luo)(luo)紋(wen)時，DN150法(fa)(fa)蘭(lan)(lan)配(pei)(pei)用的鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)(ying)為(wei)165.1mm.采用60°圓(yuan)錐管(guan)螺(luo)(luo)紋(wen)時，DN65法(fa)(fa)蘭(lan)(lan)配(pei)(pei)用鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)(ying)為(wei)73mm;DN125法(fa)(fa)蘭(lan)(lan)配(pei)(pei)用的鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)(ying)為(wei)141.3mm。
4. 螺紋(wen)法蘭(lan)的內(nei)孔管螺紋(wen)加工，應使鋼管擰入后(hou)的端部靠(kao)近但(dan)不超出(chu)法蘭(lan)密封面(mian)。
5. 螺紋軸(zhou)(zhou)線(xian)(xian)應與法蘭軸(zhou)(zhou)線(xian)(xian)同心，其偏(pian)差不應超過5mm/m。
6. PN標記的(de)螺(luo)紋法蘭(lan)不(bu)帶(dai)埋頭孔，螺(luo)紋應(ying)(ying)倒角至(zhi)法蘭(lan)背(bei)面的(de)螺(luo)紋大徑處，角度(du)與螺(luo)紋軸線近似成30°~50°.螺(luo)紋倒角應(ying)(ying)與螺(luo)紋同(tong)心(xin)。如果倒角的(de)長(chang)度(du)小于一個螺(luo)距，則此倒角長(chang)度(du)計入螺(luo)紋長(chang)度(du)。
7. Class150的(de)螺(luo)紋(wen)(wen)(wen)法蘭(lan)不帶埋(mai)頭(tou)孔(kong)，螺(luo)紋(wen)(wen)(wen)應(ying)(ying)倒(dao)角至(zhi)法蘭(lan)背面的(de)螺(luo)紋(wen)(wen)(wen)大徑(jing)處，角度(du)與螺(luo)紋(wen)(wen)(wen)軸線(xian)近似(si)成45°;螺(luo)紋(wen)(wen)(wen)倒(dao)角應(ying)(ying)與螺(luo)紋(wen)(wen)(wen)同(tong)(tong)心，并計入(ru)螺(luo)紋(wen)(wen)(wen)長度(du)。Class300及其以上(shang)壓力(li)等級的(de)螺(luo)紋(wen)(wen)(wen)法蘭(lan)背面應(ying)(ying)加工埋(mai)頭(tou)孔(kong)，螺(luo)紋(wen)(wen)(wen)應(ying)(ying)倒(dao)角至(zhi)埋(mai)頭(tou)孔(kong)內徑(jing)處，角度(du)與螺(luo)紋(wen)(wen)(wen)軸線(xian)近似(si)成45°;螺(luo)紋(wen)(wen)(wen)倒(dao)角和埋(mai)頭(tou)孔(kong)均應(ying)(ying)與螺(luo)紋(wen)(wen)(wen)同(tong)(tong)心。
8. 螺紋的檢測應符合有關標準的規定。
三(san)、帶(dai)頸螺紋法蘭標記
1. 帶(dai)頸螺紋鋼(gang)制管法蘭應(ying)按下(xia)列規(gui)定進行標記：
公稱尺(chi)寸(cun) → 公稱壓力 → 法(fa)蘭(lan)型式(shi)代(dai)號(hao)（Th) → 密(mi)封面型式(shi)代(dai)號(hao) → 螺紋特性代(dai)號(hao) → 材料(liao)代(dai)號(hao) → 標(biao)準(zhun)編號(hao)
2. 標記(ji)示例
示例1: 公(gong)稱尺寸DN80、公(gong)稱壓力(li)PN10、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用55°圓錐(zhui)管螺紋（Rc)、材(cai)料為(wei)20鋼，其(qi)標記為(wei)： 法蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
