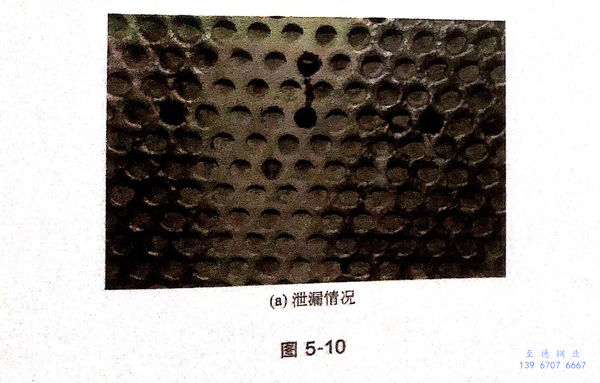

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換(huan)熱管尺寸(cun)： 25mm×2mm.

3. 工作環境

  殼程：過(guo)熱蒸(zheng)汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失(shi)效情(qing)況：不銹鋼換熱管(guan)和管(guan)板連接(jie)處的管(guan)內有水滲(shen)入，如圖5-10所示。

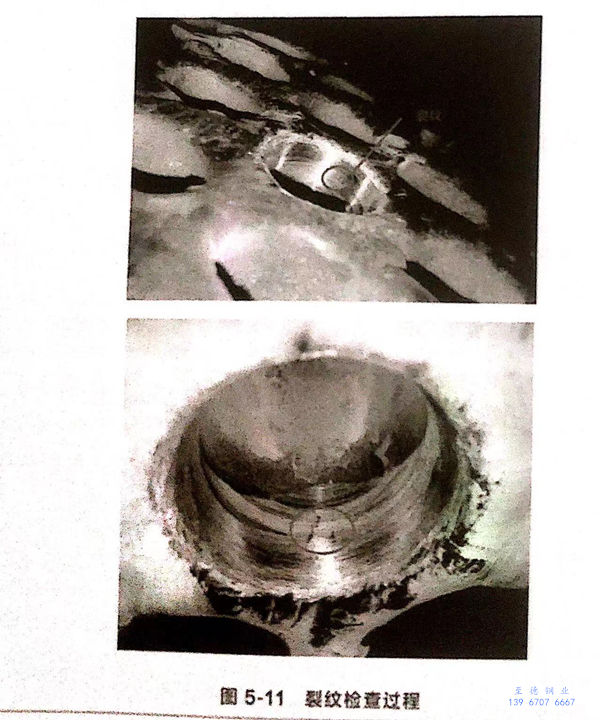

 對泄漏位置打磨后，在管(guan)內壁發現裂(lie)紋(wen)(wen)，隨著深入打磨，裂(lie)紋(wen)(wen)寬(kuan)度逐漸(jian)增(zeng)大(da)，如圖5-11所示，說明裂(lie)紋(wen)(wen)起(qi)源(yuan)于換熱管(guan)外壁。

 4. 分析過程

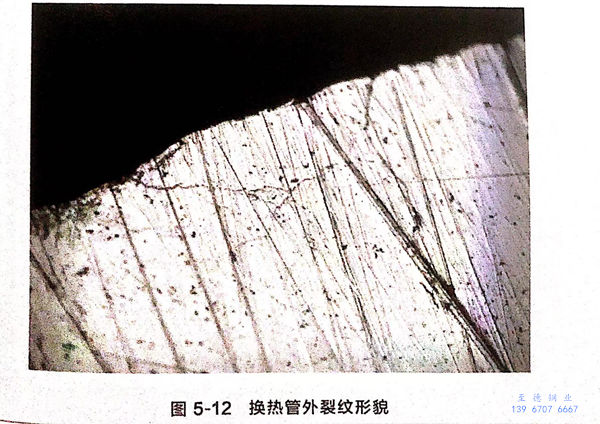

 切割(ge)一段泄(xie)漏的(de)換熱管進行分析。肉眼觀(guan)察到換熱管外壁(bi)有一凹坑(keng)，從(cong)凹坑(keng)位置開(kai)始打磨，在顯微鏡下觀(guan)察到樹枝狀裂紋，如圖5-12所示。

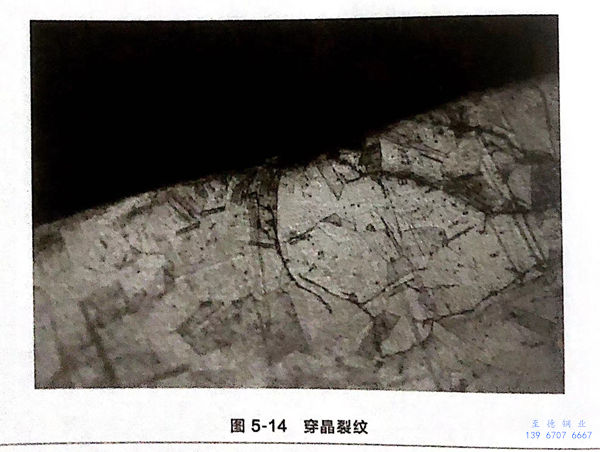

 材料的金相(xiang)組(zu)織為典型的奧(ao)氏(shi)體組(zu)織，如圖5-13所示。在顯微鏡下觀察到有(you)明顯的穿晶(jing)裂紋，如圖5-14所示。

 同時，在廢熱鍋爐進口(kou)水中(zhong)檢測出氯離子，綜合(he)分析(xi)可判斷：不銹鋼換(huan)熱管泄漏是(shi)由應力腐(fu)蝕開裂引起的。
