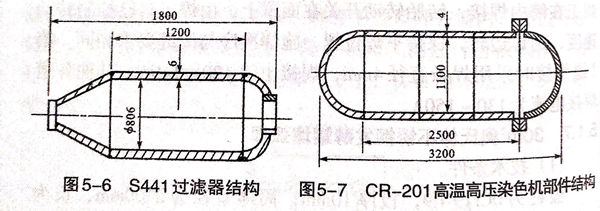

化纖設備S441過濾器(qi)結構如圖(tu)5-6所示，其材質(zhi)為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備(bei)

  采用LH-300型等離(li)子弧焊(han)機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊(han)接(jie)參(can)數

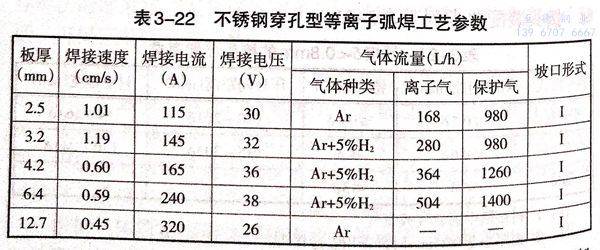

  等離子弧焊焊接參數(shu)見表3-22.

3. 焊接工藝要點

 ①. 坡口形(xing)式為Ⅰ形(xing)。板(ban)材經剪床下料，使用丙酮(tong)清除油污后即可(ke)進(jin)行裝配、焊(han)接。

 ②. 接頭(tou)裝(zhuang)配時不留間隙，使剪口方(fang)向(xiang)一(yi)致(zhi)（剪口向(xiang)上），進行裝(zhuang)配定(ding)位(wei)，定(ding)位(wei)焊縫間距≤300mm。

 ③. 直(zhi)縫(feng)及簡體(ti)縱縫(feng)在焊接(jie)卡具中焊接(jie)并裝(zhuang)有引(yin)弧板及引(yin)出板。

 ④. 筒體環縫焊接接頭處(chu)有30mm左右的(de)重疊，熄弧時焊件停轉，電(dian)流、氣流同時衰減(jian)，并且電(dian)流衰減(jian)較慢，焊絲繼續送進(jin)以填滿弧坑。

 ⑤. 為(wei)(wei)保(bao)證焊(han)接(jie)質量及(ji)合(he)理使用(yong)保(bao)護(hu)(hu)(hu)氣體，焊(han)縫的保(bao)護(hu)(hu)(hu)形(xing)(xing)(xing)式采用(yong)以下幾種(zhong)：焊(han)縫背面為(wei)(wei)分段(duan)跟蹤通氣保(bao)護(hu)(hu)(hu)；焊(han)縫正(zheng)面附加(jia)拖罩(zhao)保(bao)護(hu)(hu)(hu)。直(zhi)形(xing)(xing)(xing)及(ji)弧(hu)形(xing)(xing)(xing)拖罩(zhao)長度(du)均為(wei)(wei)150mm,分別(bie)用(yong)于(yu)直(zhi)縫及(ji)環縫焊(han)接(jie)，弧(hu)形(xing)(xing)(xing)拖罩(zhao)半徑(jing)為(wei)(wei)焊(han)件(jian)半徑(jing)加(jia)5~8mm.

4. 焊接(jie)質(zhi)量分(fen)析

  接頭抗拉(la)強度為(wei)580~590MPa,冷彎角α>120°.接頭經檢驗無裂紋。經腐蝕試(shi)驗及金相分析(xi)，焊縫(feng)質量達到(dao)產品的技(ji)術要求(qiu)。
