由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

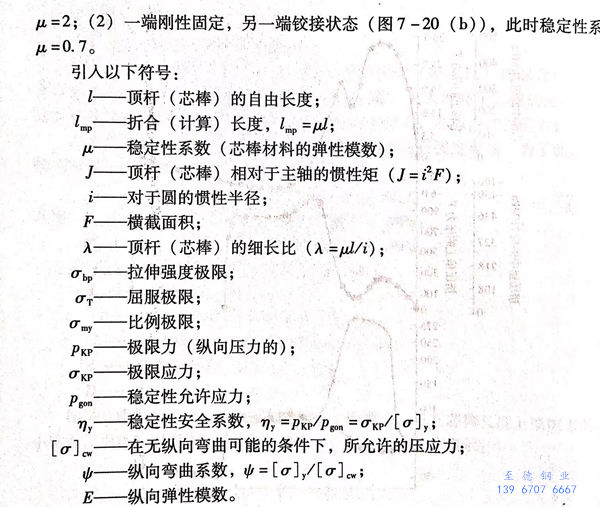

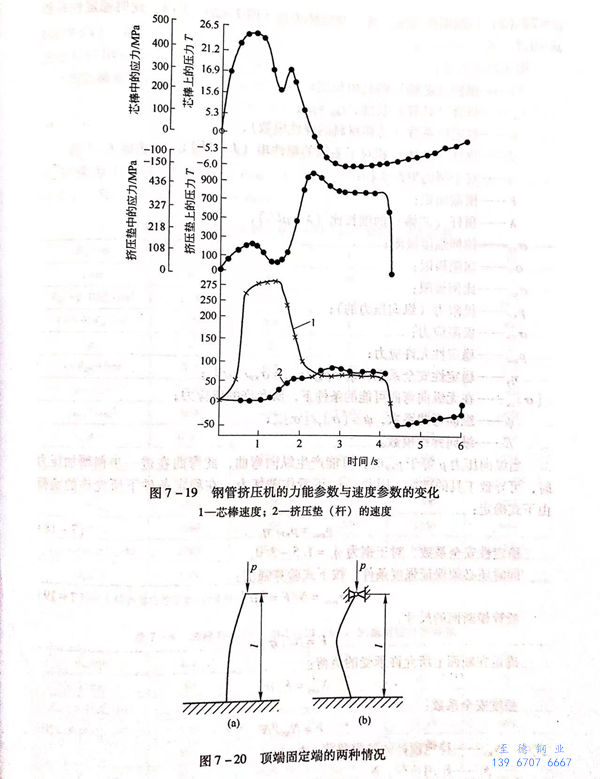

  在分(fen)析芯棒(bang)(bang)的穩(wen)定(ding)性時(shi)必須(xu)采用固定(ding)一(yi)端的條件和(he)施加(jia)負荷的方法(fa)。對于現代擠壓(ya)機的不銹鋼管穿孔芯棒(bang)(bang)，為了確定(ding)穩(wen)定(ding)性系數(shu)(shu)，可(ke)以采取以下兩種情況（圖(tu)(tu)7-20):(1)一(yi)端剛(gang)性固定(ding)，另一(yi)端自由狀態（圖(tu)(tu)7-20(a)),此時(shi)穩(wen)定(ding)性系數(shu)(shu)

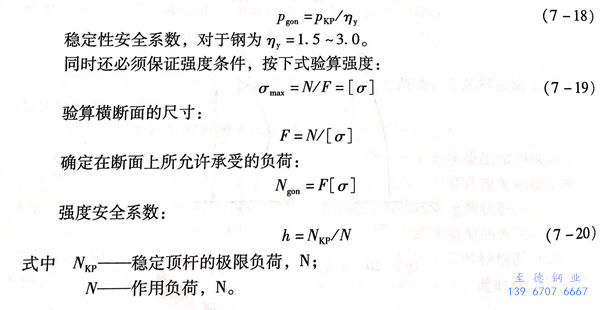

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計(ji)算時，應考慮(lv)所(suo)采用芯(xin)棒的(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在(zai)不超過600~800MPa的(de)單(dan)位(wei)壓(ya)力下，有滿意的(de)使(shi)用壽(shou)命(ming)。當單(dan)位(wei)壓(ya)力大于1000MPa時，使(shi)用壽(shou)命(ming)顯(xian)著下降。

  在芯棒端部固定、頂(ding)桿為不變(bian)的圓截面時(shi)，按尤拉公式確定臨(lin)界(jie)力，即

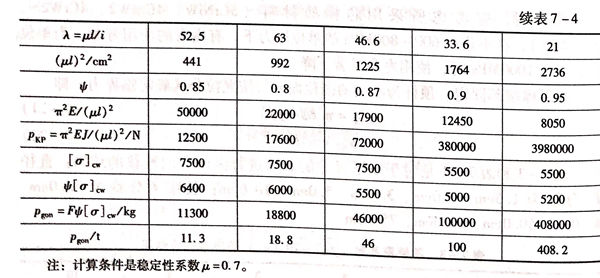

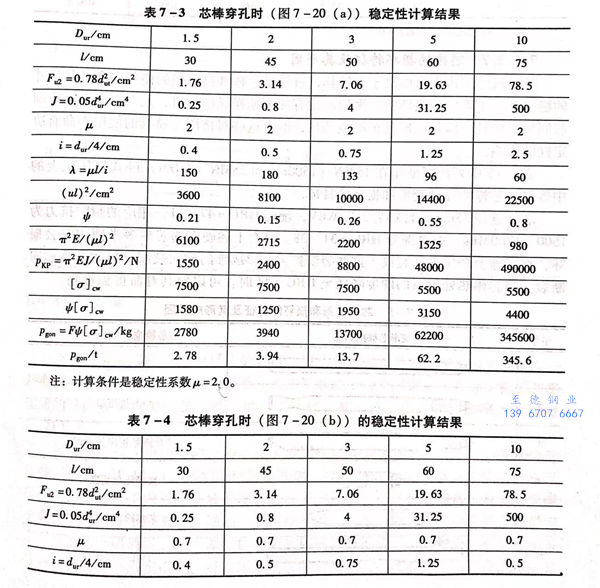

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
