熱擠壓不銹鋼管對坯(pi)料(liao)加工的(de)要求取決于坯(pi)料(liao)的(de)材料(liao)和(he)狀態：

 1. 對于軋坯可采用噴丸處理清除表面的氧化鐵皮及局部缺陷，對于鍛坯則需要進行剝皮。

 2. 對于碳素鋼、合金結構鋼坯料采用矯直和噴丸處理清理表面，不需要進行剝皮；而對于軸承鋼、不(bu)銹鋼和耐熱鋼，需進行剝皮處理，且車紋深度在0.01mm以下。空心坯料的內孔表面應無深槽和劃痕。

 3. 坯料端面要(yao)(yao)進行倒棱，高合金(jin)鋼坯料要(yao)(yao)倒成圓角。

 4. 坯料需為鎮靜鋼，且組織均勻、無熱脆傾向。馬氏體不銹鋼擠壓時無困難，奧氏體不銹鋼中的α相含量應盡量降低。

 5. 坯料加工后的尺寸偏差如下：

    a. 直徑偏差

      軋(ya)坯(pi)剝(bo)皮處理之前：外徑D≤200mm時，偏(pian)差為(wei)－2.0mm;D>200mm時，偏(pian)差為(wei)－3.0mm.軋(ya)坯(pi)及鍛坯(pi)經剝(bo)皮后(hou)偏(pian)差為(wei)±0.5mm.

    b. 長度偏(pian)差

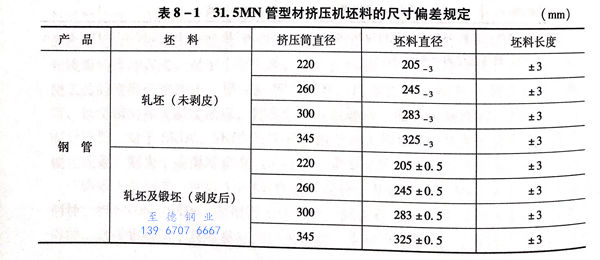

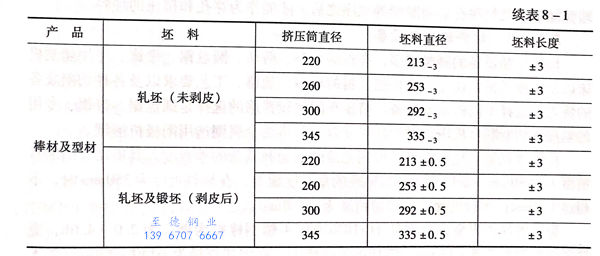

      軋(ya)坯(pi)及鍛坯(pi)未剝(bo)皮和經(jing)剝(bo)皮后偏差(cha)(cha)均為±3.0mm。31.5MN(3150t)擠壓機用于管材(cai)、棒材(cai)及型材(cai)生產時對其坯(pi)料(liao)尺(chi)寸偏差(cha)(cha)的規定見表(biao)8-1.

 6. 碳(tan)鋼和低(di)合金鋼坯料(liao)加(jia)工后(hou)，其表面光(guang)潔度要求大于4級；不(bu)銹(xiu)鋼和高合金鋼坯料(liao)加(jia)工后(hou)，其表面光(guang)潔度要求大于6級。

 7. 坯料(liao)切斜(xie)度要求：坯料(liao)直徑D≤200mm時，切斜(xie)度不大于(yu)3.0mm;D>200mm時，切斜(xie)度不大于(yu)4mm.

 8. 預鉆孔的最大(da)偏心度要求(qiu)為(wei)±0.5mm,最大(da)粗糙度要求(qiu)為(wei)R.≤0.005mm,表面光(guang)潔(jie)度要求(qiu)大(da)于5級。

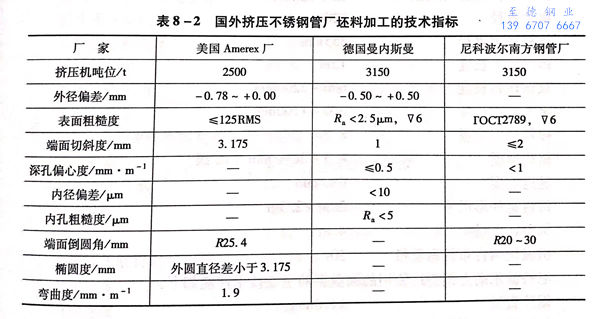

 國外擠壓不銹鋼管(guan)廠坯料加工的技術指標見表8-2.
