GB/T 17854-1999《埋弧焊(han)用不銹鋼焊絲和焊劑》中規定了埋弧焊用不銹鋼焊絲的化學成分、尺寸及焊絲表面質量等，并規定焊絲的牌號按YB/T 5092。

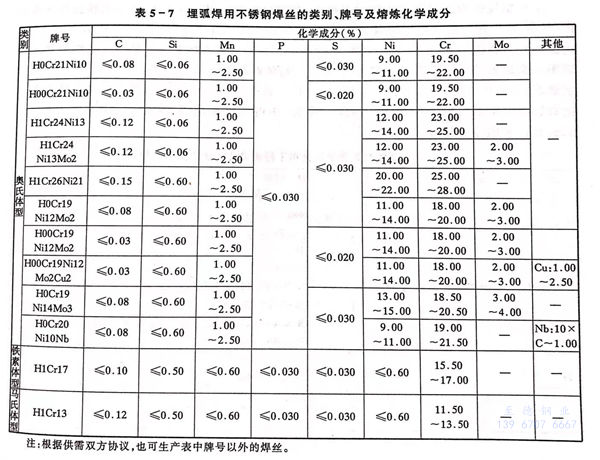

 埋弧焊(han)(han)用不(bu)銹鋼(gang)焊(han)(han)絲(si)(si)的(de)(de)類別、牌號及(ji)化學成(cheng)分(fen)(fen)見表5-7。埋弧焊(han)(han)用不(bu)銹鋼(gang)焊(han)(han)絲(si)(si)的(de)(de)化學成(cheng)分(fen)(fen)與母(mu)材成(cheng)分(fen)(fen)基本相近，只是(shi)焊(han)(han)絲(si)(si)化學成(cheng)分(fen)(fen)中鉻、鎳含量要比(bi)母(mu)材金(jin)屬(shu)略高，而含碳量低于母(mu)材金(jin)屬(shu)。這主要是(shi)考慮到焊(han)(han)接(jie)(jie)(jie)過程中合金(jin)元素(su)的(de)(de)燒損和提高焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭的(de)(de)耐腐(fu)蝕性能。焊(han)(han)接(jie)(jie)(jie)鐵(tie)素(su)體型(xing)不(bu)銹鋼(gang)時(shi)，可(ke)(ke)采(cai)用H1Cr17焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)(jie)(jie)馬(ma)氏體型(xing)不(bu)銹鋼(gang)時(shi)，可(ke)(ke)采(cai)用H1Cr13焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)(jie)(jie)18-8型(xing)奧氏體不(bu)銹鋼(gang)時(shi)，可(ke)(ke)采(cai)用H0Cr21Ni10焊(han)(han)絲(si)(si)；焊(han)(han)接(jie)(jie)(jie)超低碳18-8型(xing)奧氏體不(bu)銹鋼(gang)時(shi)，應采(cai)用H00Cr21Ni10或H00Cr19Ni12Mo2焊(han)(han)絲(si)(si)。

 埋弧(hu)(hu)焊(han)(han)時，焊(han)(han)縫化(hua)學成分(fen)(fen)和性能除(chu)了由(you)焊(han)(han)絲(si)決定(ding)之(zhi)外，還受到所使(shi)用焊(han)(han)劑(ji)的(de)影(ying)響(xiang)。為了得到不(bu)(bu)同(tong)的(de)焊(han)(han)縫金屬化(hua)學成分(fen)(fen)，可以(yi)通(tong)過(guo)同(tong)一種(zhong)(zhong)焊(han)(han)劑(ji)與幾(ji)種(zhong)(zhong)不(bu)(bu)同(tong)成分(fen)(fen)的(de)焊(han)(han)絲(si)配合(he)來(lai)實(shi)現；也(ye)可以(yi)通(tong)過(guo)用同(tong)一種(zhong)(zhong)焊(han)(han)絲(si)與幾(ji)種(zhong)(zhong)不(bu)(bu)同(tong)成分(fen)(fen)的(de)焊(han)(han)劑(ji)配合(he)來(lai)實(shi)現。另外埋弧(hu)(hu)焊(han)(han)時焊(han)(han)接電(dian)流大，熔深大，母材(cai)金屬融合(he)比高，故母材(cai)金屬對焊(han)(han)縫成分(fen)(fen)也(ye)有影(ying)響(xiang)。所以(yi)對埋弧(hu)(hu)焊(han)(han)用焊(han)(han)絲(si)的(de)選擇(ze)，既要(yao)考慮焊(han)(han)劑(ji)成分(fen)(fen)的(de)影(ying)響(xiang)，又要(yao)考慮母材(cai)金屬的(de)影(ying)響(xiang)。

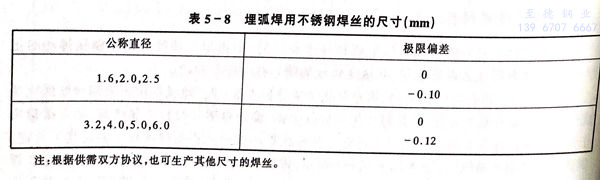

 焊(han)絲(si)的(de)(de)尺寸及(ji)偏差應(ying)符合表5-8規定。焊(han)絲(si)表面(mian)應(ying)光滑，不得有銹蝕、氧(yang)(yang)化皮和其他有害于(yu)使用的(de)(de)缺(que)陷(xian)。但允(yun)許有深度不超過(guo)直徑(jing)偏差之半的(de)(de)劃(hua)傷及(ji)不超過(guo)直徑(jing)偏差的(de)(de)局部缺(que)陷(xian)，軟態鋼絲(si)允(yun)許有氧(yang)(yang)化色。
