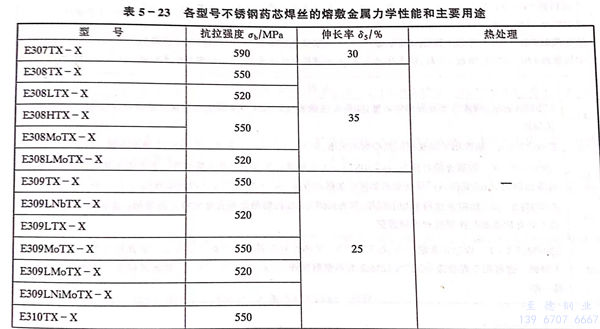

各型號不(bu)銹鋼藥(yao)芯焊(han)絲的力學性能和主要用途見表 5-23.

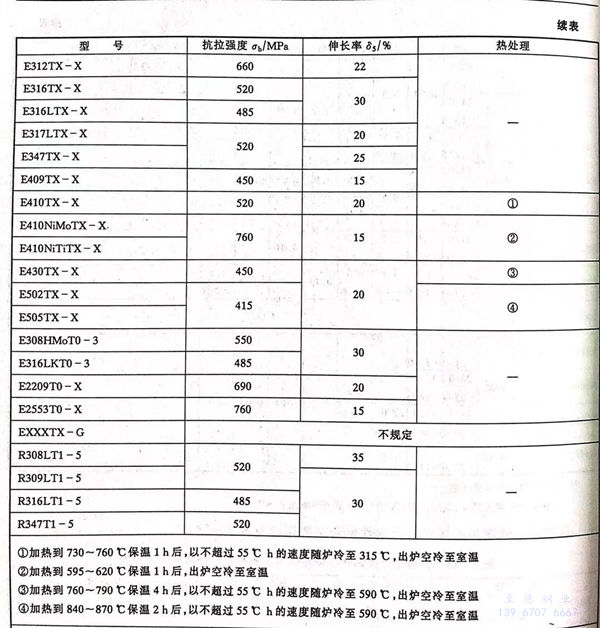

①. 加熱到730~760℃保溫(wen)1h后，以不超過55℃h的(de)速度隨(sui)爐冷至315℃,出爐空(kong)冷至室溫(wen)
②. 加熱(re)到595~620℃保溫1h后，出(chu)爐空冷至室(shi)溫
③. 加(jia)熱到760~790℃保溫4h后(hou)，以(yi)不超(chao)過55℃h的速度隨(sui)爐冷(leng)至(zhi)590℃,出爐空冷(leng)至(zhi)室溫
④. 加熱到840~870℃保溫2h后(hou)，以不(bu)超過55℃h的速度隨(sui)爐冷至(zhi)(zhi)590℃,出爐空冷至(zhi)(zhi)室(shi)溫
各種不銹鋼(gang)藥芯焊絲(si)的(de)主要用(yong)途如(ru)下(xia)：
A1 E307TX-X 通常用于異種鋼的焊接，如奧氏體錳鋼與碳鋼鍛件或鑄件的焊接。焊接強度中等，具有良好的抗裂性。
A2 E308TX-X 通(tong)常用于焊接相同類型的不銹鋼，如(ru)1Cr18Ni9、0Cr19Ni9、1Cr18Ni12型不銹鋼。
A3 E308LTX-X 除碳含量較低(di)(di)外，與(yu)E308TX-X的熔敷金屬(shu)合金元素(su)含量相同(tong)。由(you)于碳含量較低(di)(di)，在不含鈮(ni)、鈦等(deng)穩(wen)定(ding)劑時，也能抵抗(kang)因(yin)碳化(hua)物析出而產生(sheng)的晶間(jian)腐蝕。但與(yu)鈮(ni)穩(wen)定(ding)化(hua)的焊縫(feng)相比，其高(gao)溫(wen)強度較低(di)(di)。
A4 E308HTX-X 除碳含量限制在上限外(wai)，與E308TX-X的(de)熔敷金屬合金元(yuan)素含量相同。由于碳含量高，在高溫下具有較(jiao)高的(de)抗拉強度(du)(du)和屈服強度(du)(du)。
A5 E308MoTX-X 除鉬含量較(jiao)高外，與(yu)E308TX-X的(de)熔敷金(jin)屬合金(jin)元素含量相同。通(tong)常用(yong)于焊接相同類型的(de)不銹(xiu)鋼。也(ye)可用(yong)于焊接像OCr17Ni12Mo2型不銹(xiu)鋼鍛件，比(bi)采用(yong)E316LTX-X焊絲(si)焊接得到(dao)的(de)鐵素體含量要高一些。
A6 E308HMoT0-3 除碳(tan)含量(liang)(liang)限制(zhi)在上限外，與(yu)E308MoTX-3的熔敷金屬(shu)合金元(yuan)素含量(liang)(liang)相同。由于(yu)碳(tan)含量(liang)(liang)高，其高溫強(qiang)度較高。
A7 E308LmoTX-X 除碳含量較低外，與(yu)E308MoTX-X的熔敷金屬合(he)金元素含量相(xiang)同。通(tong)常(chang)用于焊接(jie)相(xiang)同類(lei)型(xing)的不銹鋼(gang)。也可用于焊接(jie)像00Cr17Ni14Mo2型(xing)不銹鋼(gang)鑄件，比采用E316LTX-X焊絲(si)焊接(jie)得到(dao)的鐵(tie)素體(ti)含量要高一些。
A8 E309TX-X 通常用于(yu)焊接(jie)(jie)相同(tong)類型的(de)不(bu)銹(xiu)鋼(gang)，有時用于(yu)焊接(jie)(jie)在(zai)強腐蝕介質中使用的(de)、要求焊縫合金元素(su)含量較(jiao)高的(de)不(bu)銹(xiu)鋼(gang)。也可用于(yu)異(yi)種鋼(gang)的(de)焊接(jie)(jie)，如0Cr19Ni9型不(bu)銹(xiu)鋼(gang)與碳鋼(gang)的(de)焊接(jie)(jie)。
A9 E309LTX-X 除碳(tan)含(han)量(liang)(liang)(liang)較低外，與(yu)E309TX-X的熔敷金(jin)屬合(he)金(jin)元素含(han)量(liang)(liang)(liang)相同。由于碳(tan)含(han)量(liang)(liang)(liang)低，在不含(han)鈮(ni)、鈦(tai)等穩定(ding)劑時，也(ye)能抵抗(kang)因(yin)碳(tan)化(hua)物析出而(er)產生(sheng)的晶間(jian)腐蝕。但與(yu)鈮(ni)穩定(ding)化(hua)的焊縫相比，其高(gao)溫(wen)強度較低。
A10 E309MoTX-X 除鉬含量較(jiao)高外，與E309TX-X的熔敷金屬合(he)金元(yuan)素(su)含量相同。通(tong)常用于堆焊工作(zuo)溫(wen)度在320℃以下(xia)的碳鋼(gang)和低合(he)金鋼(gang)。
A11 E309LMoTX-X 除碳含(han)量較(jiao)低外(wai)，與(yu)E309MoTX-X的熔敷金屬合(he)金元素含(han)量相同。通(tong)常(chang)用于堆焊工作(zuo)溫度在320℃以下的碳鋼(gang)和(he)低合(he)金鋼(gang)。
A12 E309LNiMoTX-X 除鉻含量(liang)較低(di)、鎳含量(liang)較高(gao)外，與E309LMoTX-X的熔敷金屬合金元素(su)含量(liang)相同。與E309LMoTX-X相比，其熔敷金屬鐵素(su)體含量(liang)較低(di)，氮化(hua)鉻析出(chu)的可能性(xing)減(jian)小，因(yin)而耐(nai)蝕(shi)性(xing)良(liang)好
A13 E39LNbTX-X 除(chu)加入鈮外，與E309LTX-X的熔敷金(jin)屬合金(jin)元素含量(liang)相(xiang)同。通常用于(yu)堆焊碳鋼(gang)和低合金(jin)鋼(gang)。
A14 E310TX-X 通常(chang)用于焊(han)接相同類型的不銹鋼(gang)
A15 E312TX-X 通常用于高(gao)鎳合金(jin)與(yu)(yu)其他金(jin)屬的(de)焊接。焊縫金(jin)屬為奧(ao)氏體基與(yu)(yu)分布其上的(de)大量鐵(tie)素(su)體構成的(de)雙相組(zu)織(zhi)，因此具(ju)有較高(gao)的(de)抗(kang)裂性。
A16 E316TX-X 通常用于(yu)焊接相同類型(xing)的不(bu)銹(xiu)鋼，由于(yu)鉬提(ti)高(gao)了焊縫的抗(kang)高(gao)溫蠕(ru)變能力，也可(ke)用于(yu)焊接在(zai)高(gao)溫下(xia)使用的不(bu)銹(xiu)鋼。
A16 E316LTX-X 除碳(tan)含量(liang)較(jiao)低(di)外，與E316TX-X的(de)熔(rong)敷(fu)金屬合金元(yuan)素含量(liang)相同。由于碳(tan)含量(liang)低(di)，在不含鈮、鈦等穩定(ding)劑時，也能抵抗因碳(tan)化(hua)物析出而產生的(de)晶間腐蝕。但與鈮穩定(ding)化(hua)的(de)焊(han)縫相比，其(qi)高溫強(qiang)度(du)較(jiao)低(di)。
A18 E316LKT0-3 與(yu)E316LTX-X的(de)(de)熔敷金屬合(he)金元素(su)含(han)量(liang)(liang)相同，為自(zi)保(bao)護型(xing)焊(han)(han)(han)絲，主要用于低溫(wen)(wen)工作的(de)(de)不銹鋼的(de)(de)焊(han)(han)(han)接(jie)。該焊(han)(han)(han)絲降低了碳和氮(dan)的(de)(de)含(han)量(liang)(liang)，焊(han)(han)(han)縫金屬具(ju)有良好的(de)(de)低溫(wen)(wen)韌性。
A19 E317LTX-X 通常(chang)用于焊接(jie)相(xiang)同類型的(de)(de)(de)不(bu)銹鋼，可(ke)在(zai)強腐蝕(shi)條件(jian)下使用。由于碳(tan)含量低(di)，在(zai)不(bu)含鈮、鈦等穩定劑時，也能抵抗(kang)因碳(tan)化物(wu)析出(chu)而(er)產(chan)生的(de)(de)(de)晶(jing)間(jian)腐蝕(shi)。但與鈮穩定化的(de)(de)(de)焊縫相(xiang)比(bi)，其高溫強度較低(di)。
A20 E347TX-X 用鈮(ni)或鈮(ni)加鉭(tan)作(zuo)穩定劑(ji)，提高抗晶間腐(fu)蝕的能力。通(tong)常用于(yu)焊接以(yi)鈮(ni)或鈦作(zuo)穩定劑(ji)的成分相近(jin)的鉻鎳合金(jin)鋼。
A21 E409TX-X 用鈦作穩定(ding)劑(ji)。通常用于(yu)焊接相同(tong)類型(xing)的不銹鋼(gang)
A22 E410TX-X 焊接接頭屬于空氣淬(cui)硬型材(cai)料，因此焊接時需要(yao)進行(xing)預熱和后熱處理，以獲(huo)得良(liang)好的塑性。通常用(yong)于焊接相同類型的不銹鋼，也用(yong)于在碳鋼上堆焊，以提高(gao)抗(kang)腐蝕、耐磨損(sun)性能。
A23 E410NiMoTX-X 通常用于焊(han)(han)接相同類型的(de)(de)不(bu)(bu)銹鋼。與E410TX-X相比，熔敷金屬(shu)中(zhong)鉻(ge)含量低、鎳含量高，限制了(le)焊(han)(han)縫(feng)(feng)組織中(zhong)的(de)(de)鐵(tie)素體含量，減(jian)少對機械性能的(de)(de)有害影響(xiang)。焊(han)(han)后熱(re)處理溫(wen)度(du)不(bu)(bu)應超過620℃,以防止焊(han)(han)縫(feng)(feng)組織中(zhong)回火馬氏體重新淬硬。
A24 E410NiTiTX-X 用鈦作穩定劑(ji)。通(tong)常用于焊接相(xiang)同類型的不(bu)銹鋼(gang)
A25 E430TX-X 熔(rong)敷(fu)金屬中鉻含量較高，在通常(chang)使用條件下(xia)，具有優良的耐腐蝕(shi)性(xing)能(neng)(neng)(neng)，而在熱(re)處理后又可獲得足夠的塑性(xing)。焊接(jie)(jie)時，通常(chang)需要進行預熱(re)和(he)后熱(re)處理。焊接(jie)(jie)接(jie)(jie)頭(tou)經(jing)過(guo)熱(re)處理后，才能(neng)(neng)(neng)獲得理想的力學(xue)性(xing)能(neng)(neng)(neng)和(he)抗腐蝕(shi)能(neng)(neng)(neng)力。
A26 E520TX-X 通常用于(yu)(yu)焊(han)(han)接(jie)(jie)相同類型的(de)不(bu)銹鋼管(guan)材(cai)。焊(han)(han)接(jie)(jie)接(jie)(jie)頭屬于(yu)(yu)空冷淬硬型材(cai)料。焊(han)(han)接(jie)(jie)時(shi)，通常需(xu)要進行預熱和后熱處理。
A27 E505TX-X 通常(chang)用于(yu)焊接相同類型的不銹(xiu)鋼管材。焊接接頭屬(shu)于(yu)空冷(leng)淬硬型材料。焊接時，通常(chang)需要進行預熱和后(hou)熱處理。
A28 E2209TX-X 通(tong)常用于焊接(jie)鉻含量約為(wei)(wei)22%的雙相不(bu)銹(xiu)鋼。熔敷金屬(shu)的顯微組(zu)織為(wei)(wei)奧(ao)氏體(ti)(ti)－鐵素體(ti)(ti)基體(ti)(ti)的雙相結(jie)構，焊縫金屬(shu)強度(du)較高，同時(shi)又具有良(liang)好的抗點蝕(shi)性能和抗應力(li)腐蝕(shi)開(kai)裂性能。
A29 E2553TX-X 通常用于焊(han)接(jie)鉻含量約為22%的雙相不銹鋼。熔敷金(jin)屬的顯微組織為奧(ao)氏體(ti)－鐵(tie)素體(ti)基體(ti)的雙相結構，焊(han)縫金(jin)屬強度較(jiao)高(gao)，同時又具(ju)有良好的抗(kang)點蝕性能和抗(kang)應力(li)腐蝕開裂性能。
A30 R308LT1-5 通(tong)常用(yong)于0Cr19Ni9或(huo)00Cr19Ni11型(xing)不銹(xiu)鋼管接(jie)(jie)頭根部焊(han)道的焊(han)接(jie)(jie)，可(ke)不用(yong)惰(duo)性(xing)氣體(ti)背部保護。僅(jin)能用(yong)于鎢(wu)極惰(duo)性(xing)氣體(ti)保護焊(han)方法，每(mei)道焊(han)前(qian)必須(xu)清渣。使用(yong)時應遵(zun)循制造廠家的產品說明
A31 R309LT1-5 通常用于碳鋼管對(dui)奧(ao)氏體不銹鋼管接(jie)頭(tou)根部(bu)焊(han)道的(de)焊(han)接(jie)，可不用惰(duo)性氣體背部(bu)保護。僅能(neng)用于鎢(wu)極惰(duo)性氣體保護焊(han)方法，每(mei)道焊(han)前必須清(qing)渣。使用時應遵循制(zhi)造廠(chang)家(jia)的(de)產品說明。
A32 R316LT1-5 通常用(yong)于OCr17Ni12Mo2或00Cr17Ni14Mo2型不銹鋼管接頭根部焊(han)道的(de)焊(han)接，可不用(yong)惰性(xing)(xing)氣體背部保護。僅能用(yong)于鎢極惰性(xing)(xing)氣體保護焊(han)方法(fa)，每(mei)道焊(han)前(qian)必須清渣。使用(yong)時應遵循(xun)制造廠(chang)家(jia)的(de)產品(pin)說明
A33 R347T1-5 用(yong)鈮和鉭(tan)作穩(wen)定劑。通常用(yong)于(yu)0Cr18Ni11Nb型(xing)不(bu)銹鋼管(guan)接頭根部焊道(dao)的焊接，可不(bu)用(yong)惰性氣(qi)體背(bei)部保護。僅能用(yong)于(yu)鎢極惰性氣(qi)體保護焊方法，每(mei)道(dao)焊前(qian)必須清(qing)渣。使用(yong)時應遵(zun)循制造廠家的產品說明

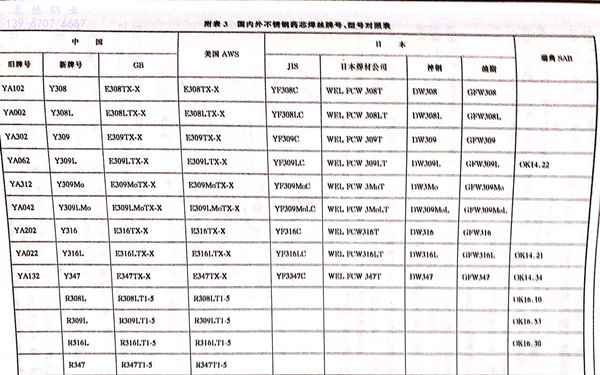

國內外(wai)不銹(xiu)鋼(gang)藥芯焊絲牌號(hao)、型(xing)號(hao)對照表見附表3.
