不銹(xiu)鋼化學著色配方 4 (見表8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏(shi)體(ti)不銹鋼(gang)在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑的作(zuo)用和影(ying)響

 ①. 著色劑S

   著色(se)劑(ji)的加入不僅(jin)可以(yi)擴(kuo)大著色(se)色(se)澤范(fan)圍，還可降(jiang)低(di)鉻(ge)酐含量。表(biao)8-13是其他成分不變的情況(kuang)下，不同含量的著色(se)劑(ji)S對著色(se)膜外觀的影響。

   隨著色(se)(se)劑S含量的增加(jia)，著色(se)(se)外觀由(you)黃(huang)色(se)(se)變到(dao)黑色(se)(se)。含量超過40g/L,色(se)(se)澤變化不大。要(yao)根據(ju)色(se)(se)澤的需要(yao)確定(ding)著色(se)(se)劑S的含量。

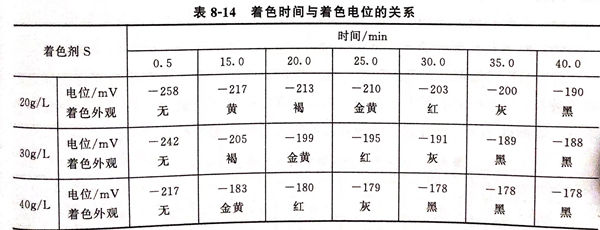

   從(cong)表8-14可知(zhi)，在著(zhu)色(se)(se)(se)劑S含(han)量不同的(de)(de)溶液中，隨著(zhu)著(zhu)色(se)(se)(se)時間的(de)(de)延長，氧化(hua)膜增厚，表面(mian)(mian)電位(wei)逐漸正移(yi)，電位(wei)變(bian)化(hua)范圍為40~54mV.當氧化(hua)膜增長到(dao)(dao)一定(ding)(ding)厚度，著(zhu)色(se)(se)(se)電位(wei)基本達(da)到(dao)(dao)恒定(ding)(ding)時，表面(mian)(mian)呈現灰色(se)(se)(se)、黑色(se)(se)(se)。此外，隨著(zhu)著(zhu)色(se)(se)(se)劑濃(nong)度的(de)(de)增加，不銹鋼(gang)開始(shi)著(zhu)色(se)(se)(se)電位(wei)和達(da)到(dao)(dao)黑色(se)(se)(se)時的(de)(de)電位(wei)，比低(di)濃(nong)度著(zhu)色(se)(se)(se)劑時的(de)(de)電位(wei)要正，膜層達(da)到(dao)(dao)深(shen)色(se)(se)(se)的(de)(de)時間縮(suo)短。表明著(zhu)色(se)(se)(se)劑在形成彩色(se)(se)(se)膜層的(de)(de)過程中有(you)利于膜層的(de)(de)著(zhu)色(se)(se)(se)。

②. 穩定劑(ji)M

 表8-15為穩定劑對著色(se)外觀的(de)影響。

 由(you)表8-15可知，穩定劑的(de)加入，可使表面顏色(se)更(geng)加鮮艷，有利于提高著色(se)液的(de)穩定性。

③. 促進劑V

 表8-16為促進(jin)劑對著色(se)外觀的影(ying)響。

 由表8-16可知(zhi)，促進(jin)劑對(dui)表面(mian)色(se)澤的(de)影響很大，對(dui)形(xing)成(cheng)黑色(se)膜起(qi)到了促進(jin)作用，若不需要黑色(se)膜層，在(zai)著色(se)液中(zhong)可不加促進(jin)劑。

2. 著色時間的影響

 在配方4的化(hua)學(xue)著(zhu)色(se)液(ye)中，在3Cr13不(bu)銹鋼表面上(shang)隨著(zhu)著(zhu)色(se)時間(jian)的不(bu)同，可以獲得(de)黃色(se)、紅紫色(se)、灰色(se)、黑(hei)色(se)等多種色(se)澤。鉻酐(gan)濃度為普通化(hua)學(xue)著(zhu)色(se)液(ye)中的1/4~1/3,有利于環保(bao)。

3. 獲得的膜層具有良好的耐磨性和耐候性
