蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶(die)閥(fa)可分為杠桿式、垂直板式與斜板式三種形式。

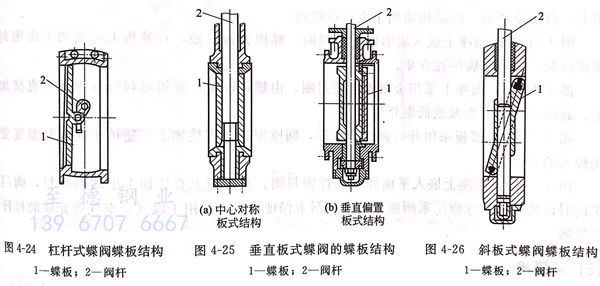

1. 杠桿式蝶閥（見圖4-24)
其閥(fa)桿與蝶(die)板啟(qi)(qi)閉(bi)方(fang)向(xiang)成90°水平安(an)裝(zhuang)，利用杠桿機構帶(dai)動蝶(die)板作(zuo)旋(xuan)轉運動來啟(qi)(qi)閉(bi)通道。開啟(qi)(qi)時蝶(die)板平移與閥(fa)體脫(tuo)離接觸，然后作(zuo)旋(xuan)轉運動，密封面(mian)不易磨損(sun)，密封性能好，但結構較復雜，啟(qi)(qi)閉(bi)力矩大(da)。
2. 垂直板式蝶閥(fa)（見圖4-25)
其閥(fa)桿(gan)(gan)與蝶(die)板(ban)(ban)的(de)徑向(xiang)中(zhong)心(xin)(xin)同軸，在(zai)閥(fa)內(nei)垂(chui)(chui)直(zhi)(zhi)(zhi)放(fang)置(zhi)。圖(tu)4-25(a)為(wei)中(zhong)心(xin)(xin)對稱板(ban)(ban)式(shi)結構，閥(fa)桿(gan)(gan)從(cong)蝶(die)板(ban)(ban)的(de)徑向(xiang)中(zhong)心(xin)(xin)穿過，采用(yong)緊配合(he)或固(gu)定(ding)銷(xiao)與蝶(die)板(ban)(ban)固(gu)定(ding)。這種結構阻(zu)流面積(ji)較小(xiao)(xiao)，但(dan)密封(feng)面易(yi)磨(mo)損，密封(feng)性能(neng)較差，一般只用(yong)于調(diao)節流量(liang)。圖(tu)4-25(b)為(wei)垂(chui)(chui)直(zhi)(zhi)(zhi)偏置(zhi)板(ban)(ban)式(shi)結構，閥(fa)桿(gan)(gan)與蝶(die)板(ban)(ban)雖垂(chui)(chui)直(zhi)(zhi)(zhi)放(fang)置(zhi)，但(dan)蝶(die)板(ban)(ban)密封(feng)圏和閥(fa)座密封(feng)圈都偏離閥(fa)桿(gan)(gan)中(zhong)心(xin)(xin)線，位于閥(fa)桿(gan)(gan)的(de)一側。偏置(zhi)結構使(shi)有效(xiao)流通(tong)面積(ji)減(jian)小(xiao)(xiao)，流阻(zu)增大，但(dan)密封(feng)性能(neng)好，加(jia)工維修方便(bian)，是目前廣泛采用(yong)的(de)一種形式(shi)。
3. 斜板(ban)式蝶閥（見圖4-26)
其閥桿垂直放(fang)置(zhi)，而蝶板則傾(qing)斜放(fang)置(zhi)。其密(mi)(mi)封(feng)性能好，但(dan)閥座密(mi)(mi)封(feng)圈的傾(qing)角加工和維修困難，有效流(liu)通面積小，流(liu)阻(zu)較(jiao)大(da)。
4. 蝶(die)閥的密封結構

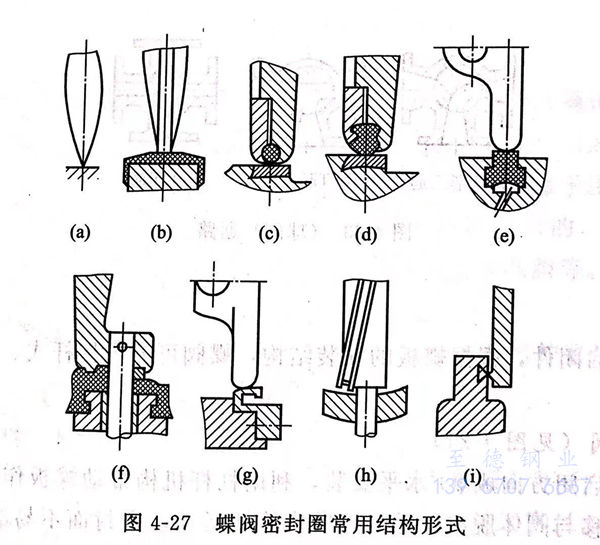

蝶板與(yu)閥座(zuo)的密(mi)封是蝶閥密(mi)封性能的關鍵。蝶閥密(mi)封圈(quan)常用結(jie)構形式(shi)如圖4-27所示(shi)。
圖4-27(a),蝶(die)板(ban)與(yu)閥座的密封面是在本體上直(zhi)接加(jia)工或(huo)堆焊耐磨、耐蝕材料后加(jia)工出(chu)來的，用于(yu)調節流量或(huo)壓力的蝶(die)閥。
圖4-27(b),在閥體內襯非(fei)金屬(shu)材(cai)料(liao)，蝶板可(ke)用耐腐蝕材(cai)料(liao)，也(ye)可(ke)襯非(fei)金屬(shu)材(cai)料(liao)作密封面，適用于輸送腐蝕性介(jie)質(zhi)的蝶閥。
圖(tu)4-27(c),閥(fa)座密(mi)封圈(quan)(quan)嵌(qian)入閥(fa)體斜口，是(shi)經(jing)精(jing)密(mi)加工的(de)硬質材料。蝶板上(shang)采(cai)用(yong)O形(xing)(xing)橡膠圈(quan)(quan)，通(tong)過壓板上(shang)螺栓的(de)旋(xuan)緊程(cheng)度(du)，調節O形(xing)(xing)圈(quan)(quan)的(de)變形(xing)(xing)量來保(bao)證密(mi)封，可用(yong)于截斷或調節流量的(de)蝶閥(fa)。
圖4-27(d),閥座密(mi)(mi)封(feng)圈(quan)也是嵌入閥體斜口的精密(mi)(mi)加(jia)工材料(liao)，蝶板上采用(yong)燕(yan)尾槽橡膠密(mi)(mi)封(feng)圈(quan)，可(ke)用(yong)壓板螺栓來調(diao)節燕(yan)尾膠圈(quan)的變形量來保證密(mi)(mi)封(feng)。可(ke)用(yong)于截(jie)斷(duan)或調(diao)節流量的蝶閥。
圖4-27(e),閥座上嵌(qian)入(ru)T形(xing)密(mi)封(feng)圈，并(bing)附(fu)設充(chong)(chong)氣(qi)(qi)(qi)槽。蝶(die)(die)(die)板(ban)密(mi)封(feng)面在(zai)蝶(die)(die)(die)板(ban)上直接(jie)加工，在(zai)蝶(die)(die)(die)板(ban)到達關閉位置后，由(you)充(chong)(chong)氣(qi)(qi)(qi)孔充(chong)(chong)氣(qi)(qi)(qi)加壓，閥座密(mi)封(feng)圈由(you)充(chong)(chong)氣(qi)(qi)(qi)壓力壓緊在(zai)蝶(die)(die)(die)板(ban)密(mi)封(feng)面上，以(yi)保證(zheng)密(mi)封(feng)。此結構適用于大(da)口徑蝶(die)(die)(die)閥。
圖4-27(f),閥座上(shang)嵌入成形橡(xiang)膠(jiao)密封圈，蝶板為(wei)偏置板，在(zai)蝶板上(shang)直接加工出密封面或(huo)襯(chen)膠(jiao)，適用于腐蝕性介質。
圖4-27(g),閥座上采用金屬彈性密封圈，由螺釘(ding)固定，蝶板(ban)(ban)密封面在蝶板(ban)(ban)上直(zhi)接加(jia)工(gong)。此結構適用于高溫或低(di)溫介(jie)質。
圖4-27(h),蝶(die)板采用開口彈性密封(feng)環，閥座密封(feng)面(mian)直接加工。適(shi)用于(yu)高溫及溫度變化(hua)較大的介質。
圖4-27(i),閥座上(shang)嵌入(ru)平面環狀彈性密(mi)(mi)封(feng)圈，在蝶板上(shang)直接加工出球(qiu)(qiu)面密(mi)(mi)封(feng)，閥門關閉(bi)時以蝶板上(shang)的球(qiu)(qiu)面壓(ya)緊閥座上(shang)的密(mi)(mi)封(feng)圈來保證密(mi)(mi)封(feng)。適用于煤氣(qi)、空氣(qi)等介質的杠桿式蝶閥。
