奧氏體鋼與馬氏體鋼和鐵素體鋼相比具有較好的焊接性，可以采用所有的熔焊方法，包括手工電弧焊、鎢極氬弧焊、熔化極氣體保護焊、等離子弧焊和埋弧焊等。

 奧(ao)氏(shi)體(ti)鋼(gang)(gang)焊接(jie)材(cai)料的(de)(de)選擇原(yuan)則是在(zai)無裂紋(wen)的(de)(de)前提下，保證焊縫(feng)金(jin)屬(shu)的(de)(de)耐蝕性(xing)(xing)能(neng)及力學(xue)性(xing)(xing)能(neng)與母(mu)材(cai)基本(ben)相當，或(huo)高于母(mu)材(cai)，一般(ban)要求其合金(jin)成分(fen)大致(zhi)與母(mu)材(cai)成分(fen)匹配。對(dui)(dui)(dui)于耐蝕的(de)(de)奧(ao)氏(shi)體(ti)不銹(xiu)鋼(gang)(gang)，一般(ban)希望含(han)(han)一定量(liang)(liang)的(de)(de)鐵素體(ti)，這樣(yang)既能(neng)保證良好的(de)(de)抗裂性(xing)(xing)能(neng)，又能(neng)有(you)很好的(de)(de)抗腐蝕性(xing)(xing)能(neng)。但在(zai)某些特殊介質中，如(ru)尿素設備的(de)(de)焊縫(feng)金(jin)屬(shu)是不允許有(you)鐵素體(ti)存(cun)在(zai)的(de)(de)，否則就會(hui)降低其耐蝕性(xing)(xing)。對(dui)(dui)(dui)耐熱用奧(ao)氏(shi)體(ti)鋼(gang)(gang)，應(ying)考慮對(dui)(dui)(dui)焊縫(feng)金(jin)屬(shu)內(nei)鐵素體(ti)含(han)(han)量(liang)(liang)的(de)(de)控制。對(dui)(dui)(dui)于長(chang)期在(zai)高溫(wen)運行的(de)(de)奧(ao)氏(shi)體(ti)鋼(gang)(gang)焊件，焊縫(feng)金(jin)屬(shu)內(nei)鐵素體(ti)含(han)(han)量(liang)(liang)不應(ying)超過5%。讀者可(ke)根據Schaeffler圖，按焊縫(feng)金(jin)屬(shu)中的(de)(de)鉻當量(liang)(liang)和鎳當量(liang)(liang)值估計(ji)出相應(ying)的(de)(de)鐵素體(ti)含(han)(han)量(liang)(liang)。

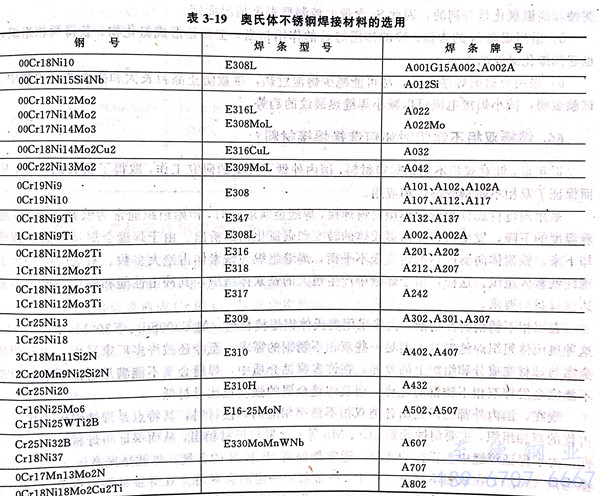

 表3-19所選(xuan)擇(ze)的(de)(de)焊(han)(han)接(jie)(jie)材料(liao)，僅以(yi)手工電(dian)弧焊(han)(han)的(de)(de)電(dian)焊(han)(han)條為代表，主要(yao)是給(gei)讀(du)者提供一個選(xuan)擇(ze)焊(han)(han)接(jie)(jie)材料(liao)的(de)(de)合金成分(fen)，具體(ti)采用那一類焊(han)(han)接(jie)(jie)材料(liao)，讀(du)者可根據具體(ti)情況選(xuan)用合適的(de)(de)焊(han)(han)接(jie)(jie)方法，選(xuan)擇(ze)相應的(de)(de)焊(han)(han)接(jie)(jie)材料(liao)。若讀(du)者選(xuan)用埋弧焊(han)(han)，除了(le)選(xuan)用合適的(de)(de)焊(han)(han)絲外(wai)，還(huan)要(yao)注意選(xuan)配合適的(de)(de)焊(han)(han)劑等(deng)。
