06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)(xiu)鋼(gang)是06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)(xiu)鋼(gang)的超低(di)碳奧氏體不(bu)銹(xiu)(xiu)鋼(gang)。由(you)于06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)(xiu)鋼(gang)在450～900℃加熱后，耐(nai)晶間(jian)腐蝕性(xing)能明顯(xian)下降，因此對于焊接設備構件，推薦選用(yong)022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)(xiu)鋼(gang)。

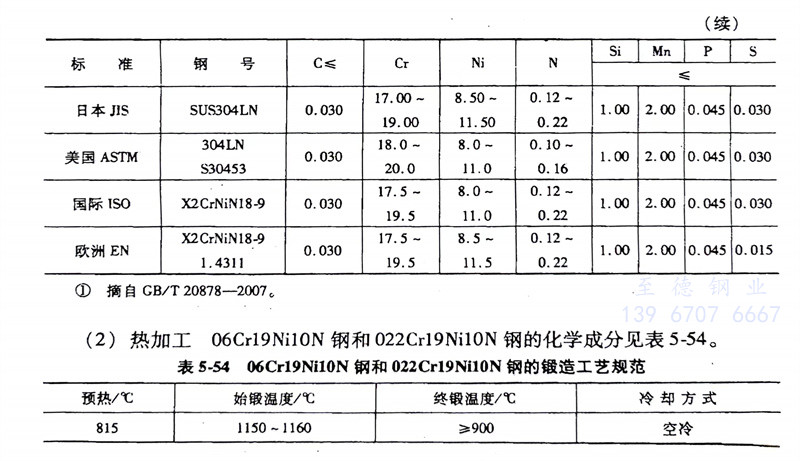

（1）化學成(cheng)分： 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹鋼(gang)的化學(xue)成分(fen)見表5-52和表5-53。

（2）熱(re)加工： 06Cr19Ni10N鋼和022Cr19Ni10N不銹鋼的化學成分見表5-54。

（3）預備熱處理： 預備(bei)熱處(chu)理的過程(cheng)如下：

        a. 消(xiao)除加工應(ying)力退火：300～350℃，保溫·1～2h，空冷。

        b. 消(xiao)除加(jia)工硬化退火：750～850℃，保溫1～3h，快冷。

（4）固溶熱處理： 1010～1150℃，快冷，硬度(du)≤217HBW。

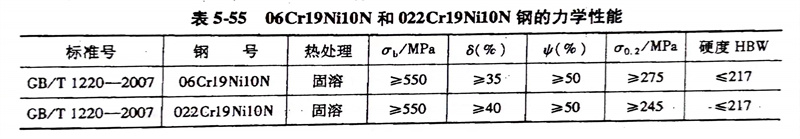

（5）力(li)學性能： 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不(bu)銹鋼(gang)的力學性能(neng)見(jian)表5-55。
