30Cr17Mo 鋼屬于馬氏體(ti)不銹(xiu)鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。
一、化(hua)學(xue)成分

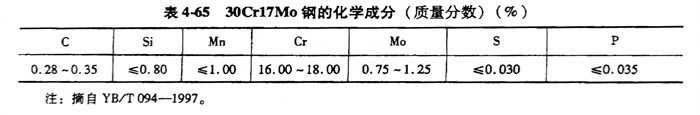

30Cr17Mo 不銹鋼的化學成分見表4-65。
二、熱加工

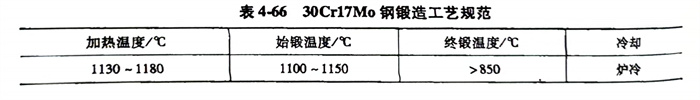

30Cr17Mo 不銹鋼的(de)鍛造工藝規范見表4-66。
三、預(yu)備熱處(chu)理
預備熱(re)處(chu)理(li)的過程如下：
1. 退火(huo)：加熱(re)溫度為850～870℃，保溫4～6h，爐(lu)冷至550℃以下出爐(lu)空冷，硬(ying)度≤230HBW。
2. 再(zai)結晶退火：加(jia)熱溫度為730～750℃，空冷。
四、淬火(huo)及回(hui)火(huo)
30Cr17Mo 不銹鋼的淬火溫度為1000～1050℃，油(you)冷或空冷，硬度為48～50HRC；回火溫度為160～180℃，硬度為47～48HRC。

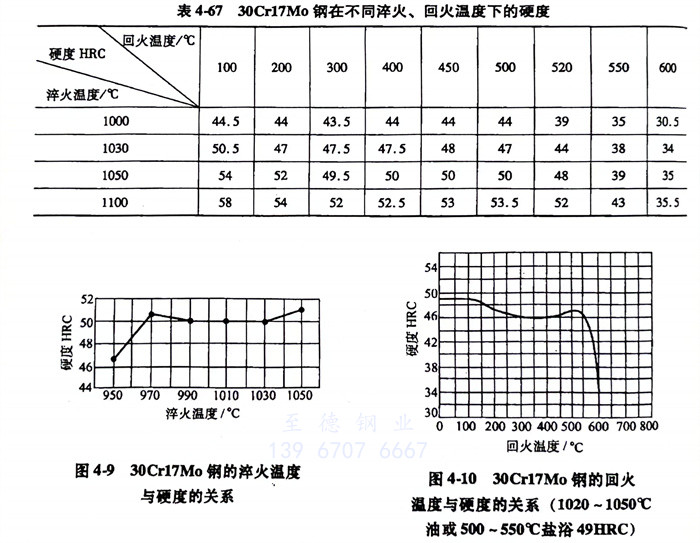

不(bu)同淬(cui)火、回(hui)火溫(wen)度(du)的硬度(du)見表(biao)4-67、圖4-9和圖4-10。
