32Cr13Mo（3Cr13Mo）是馬氏體不(bu)銹鋼，該鋼是在30Cr13（3Cr13）鋼的基礎上加入鉬，改善了鋼的強度和硬度，并增加了二次硬化效應，耐蝕性也優于30Cr13（3Cr13）鋼。主要性能與30Cr13（3Cr13）不銹鋼相同，此鋼經淬火并回火后，在腐蝕介質中具有承受高機械載荷的能力及耐磨性，焊接性差。用于制造強度要求較高且受腐蝕介質作用、要求耐磨損的工件，如測量工具、醫療機械及塑料模具等。

一、化學成分

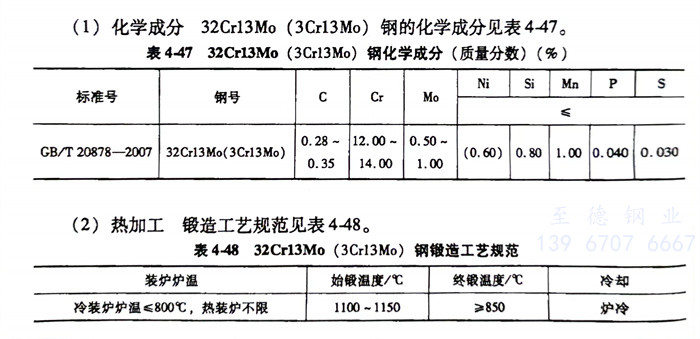

   32Cr13Mo（3Cr13Mo）不銹鋼化(hua)學成(cheng)分見表4-47。

二、熱加(jia)工

    32Cr13Mo（3Cr13Mo）不銹鋼鍛造工藝規范見表4-48。

三、預(yu)備熱處(chu)理

  預備熱處理(li)的過程(cheng)如(ru)下(xia)：

   1. 退火溫度(du) 870～900℃，爐冷(leng)至600℃以下(xia)出爐空冷(leng)，硬度(du)≤207HBW。

   2. 去應力退火：退火溫度(du)730～780℃，空氣中冷(leng)卻(que)，硬度(du)≤207HBW。

四、淬火及回火

   淬火(huo)(huo)溫度1025～1075℃，油冷，硬度≥50HRC；回火(huo)(huo)溫度200～300℃，油、水、空冷，硬度≥50HRC。
