不銹鋼中的硫和磷，除在易切削不銹(xiu)鋼中作為合金元素外，一般是作為有害雜質對待的。標準中一般規定，

一、硫

  硫在不銹鋼中的溶解度很低，室(shi)溫，過量(liang)的硫將大量(liang)形(xing)成(cheng)硫化物非金屬(shu)夾(jia)雜。

  硫可與不銹鋼中的鐵(tie)、鎳等形(xing)成低(di)熔點（＜1000℃）的共晶(jing)并(bing)沿晶(jing)界分布。

  在不銹鋼(gang)熱加(jia)工過程(cheng)中，由于(yu)硫化(hua)物(wu)共晶已呈熔融狀態，常常導致鋼(gang)的(de)熱塑性下(xia)降(jiang)并引起(qi)沿晶界的(de)開裂。輕則表面缺陷增多，磨削量(liang)加(jia)大，成(cheng)材(cai)率降(jiang)低，重則造成(cheng)大量(liang)廢(fei)品(pin)。

  硫(liu)可(ke)增(zeng)加(jia)(jia)鋼的易切削(xue)性，但硫(liu)的加(jia)(jia)入(ru)將(jiang)顯著降(jiang)低鋼的耐(nai)點蝕性（見表9.2）

  在(zai)具(ju)有(you)特殊要求的硝酸級和尿素級不銹鋼中，對鋼中硫含(han)量規(gui)定應≤0.010％或(huo)≤0.015％，實際控制(zhi)都希望在(zai)≤0.005％。

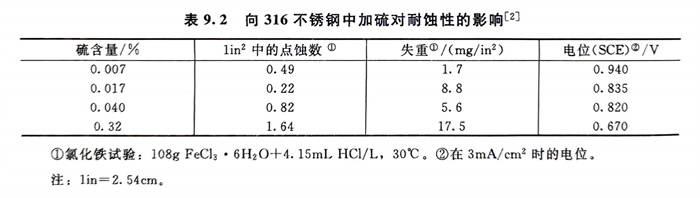

  表9.2 向316不(bu)銹鋼(gang)中加硫對耐蝕性的影響

二、磷

  磷在(zai)(zai)不(bu)銹鋼中(zhong)有相當的(de)溶解度。不(bu)銹鋼中(zhong)磷量(liang)一般要求≤0.035％，但由于(yu)磷可提(ti)高鋼的(de)強度，所以在(zai)(zai)某些高強度不(bu)銹鋼中(zhong)含磷量(liang)可達0.25％～0.30％。由于(yu)磷可提(ti)高鋼的(de)易切削(xue)性，因(yin)而，有的(de)不(bu)銹鋼中(zhong)也(ye)加入少量(liang)磷。

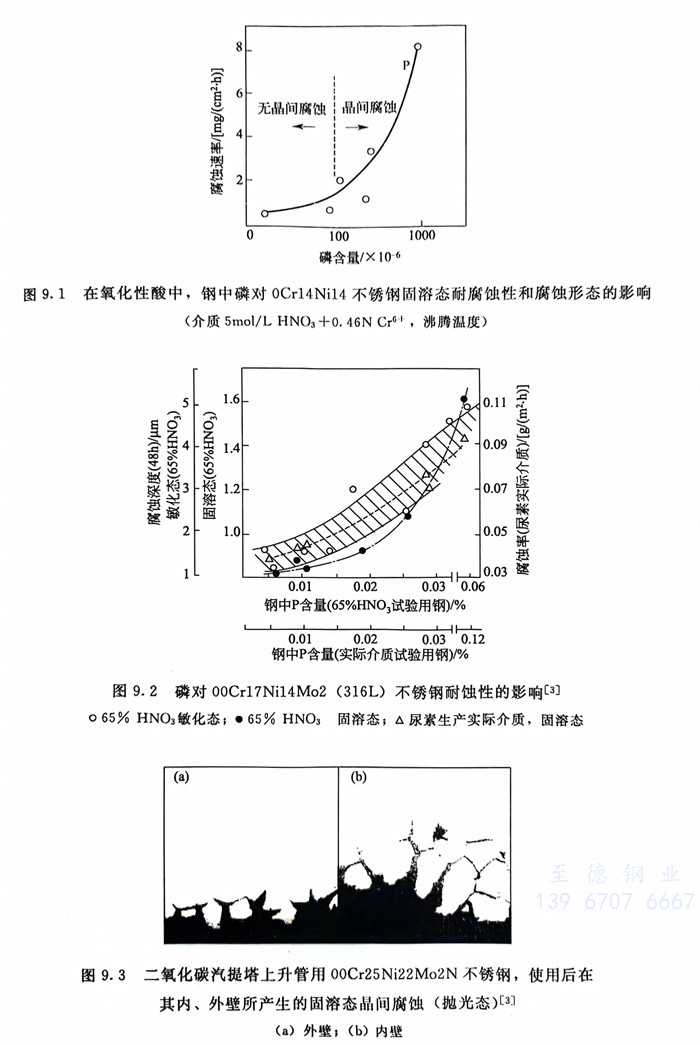

  研究和(he)實踐表明(ming)：在硝酸和(he)尿素腐蝕條(tiao)件下，磷對(dui)不(bu)銹鋼的(de)耐蝕性非(fei)常有害（圖9.1～圖9.3）；結果(guo)表明(ming)，（0.01％）的(de)不(bu)銹鋼，由于鋼中(zhong)磷沿晶(jing)界的(de)偏析(xi)，即使(shi)在固溶(rong)態亦可(ke)產生晶(jing)間(jian)腐蝕（圖9.3），從圖9.3可(ke)知(zhi)，固溶(rong)態晶(jing)間(jian)腐蝕形態與敏(min)化態晶(jing)間(jian)腐蝕有很大的(de)不(bu)同，而(er)且晶(jing)界無(wu)析(xi)出物。

  經微區分析，含磷為0.024％的尿素用(yong)00Cr17Ni14Mo2不銹鋼其晶(jing)(jing)(jing)界磷量(liang)高達(da)0.93％，而產生固溶態晶(jing)(jing)(jing)間(jian)腐蝕后(hou)，晶(jing)(jing)(jing)界的磷濃度比(bi)晶(jing)(jing)(jing)內高達(da)三(san)個數量(liang)級(ji)。

  目前，對尿素級(ji)不(bu)銹鋼國內用戶已提出0％的(de)技術要求，但對實(shi)物，還要求低于0.010％。
