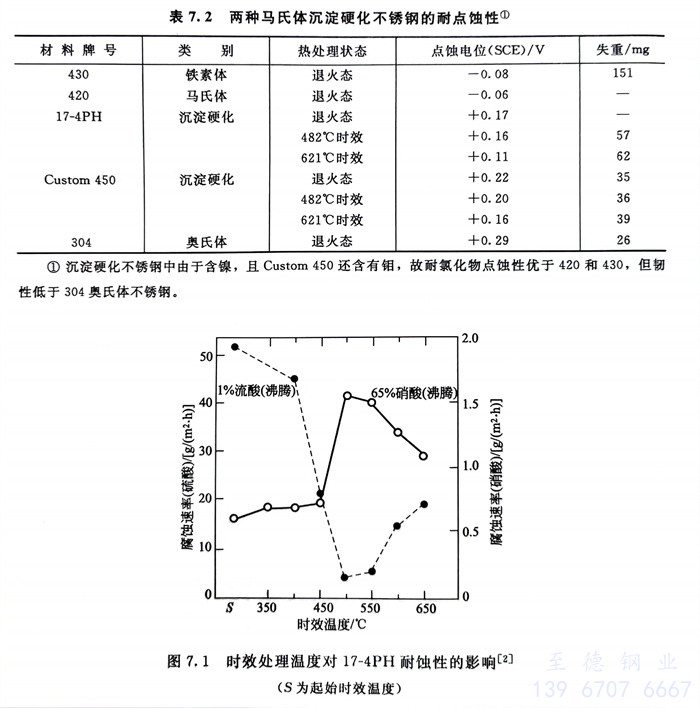

馬氏體沉(chen)淀硬化(hua)不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬氏(shi)(shi)體(ti)時(shi)(shi)效(xiao)不(bu)(bu)(bu)銹(xiu)鋼含(han)碳量低(di)（≤0.03％），（表7.3中(zhong)Custom 455和IN-736便屬于超低(di)碳馬氏(shi)(shi)體(ti)時(shi)(shi)效(xiao)不(bu)(bu)(bu)銹(xiu)鋼）、含(han)鎳量高(gao)（6％～10％）或10％～20％Co，固溶(rong)處(chu)理后可(ke)獲得高(gao)強(qiang)、高(gao)韌的(de)馬氏(shi)(shi)體(ti)基體(ti)，經(jing)時(shi)(shi)效(xiao)處(chu)理后，在此基體(ti)上析(xi)出金(jin)屬間(jian)化(hua)合(he)(he)物而使之強(qiang)化(hua)，Custom 455的(de)σb可(ke)達(da)1700MPa（見表7.3）。它的(de)性(xing)能特點是具有高(gao)的(de)屈(qu)強(qiang)比(bi)，強(qiang)、韌性(xing)配合(he)(he)好，低(di)溫韌性(xing)好，易冷、熱(re)加(jia)工和焊(han)接，焊(han)前不(bu)(bu)(bu)需預熱(re)，焊(han)后不(bu)(bu)(bu)需熱(re)處(chu)理。但(dan)缺點是由于含(han)鉻(ge)量低(di)，不(bu)(bu)(bu)銹(xiu)耐蝕性(xing)要低(di)于其(qi)他(ta)類型的(de)沉淀硬化(hua)不(bu)(bu)(bu)銹(xiu)鋼。

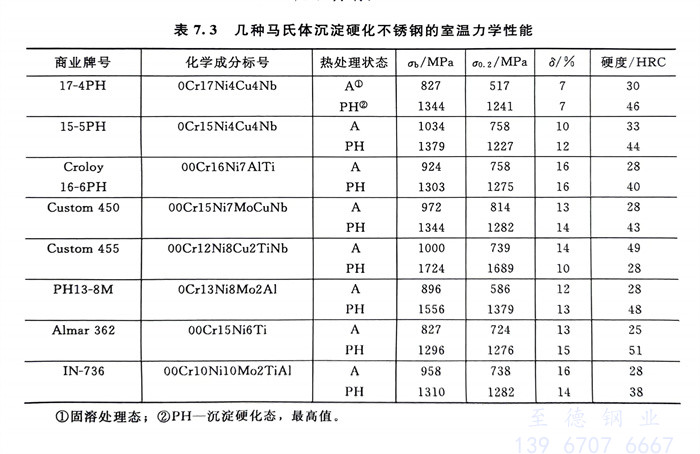

  表7.3 幾(ji)種馬氏體(ti)沉淀硬化不銹(xiu)鋼的(de)室溫力(li)學性能
