一、雙相不銹(xiu)鋼相比(bi)例對耐(nai)應力腐蝕性(xing)能的影響

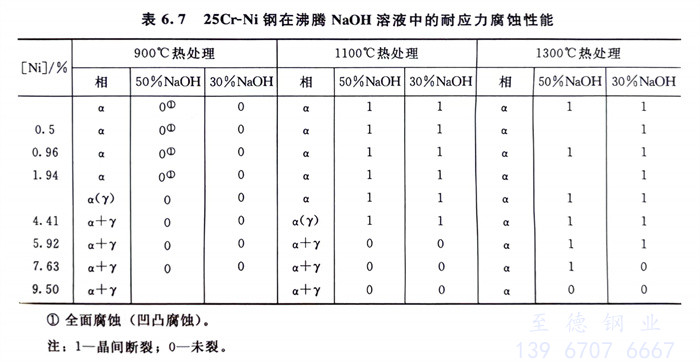

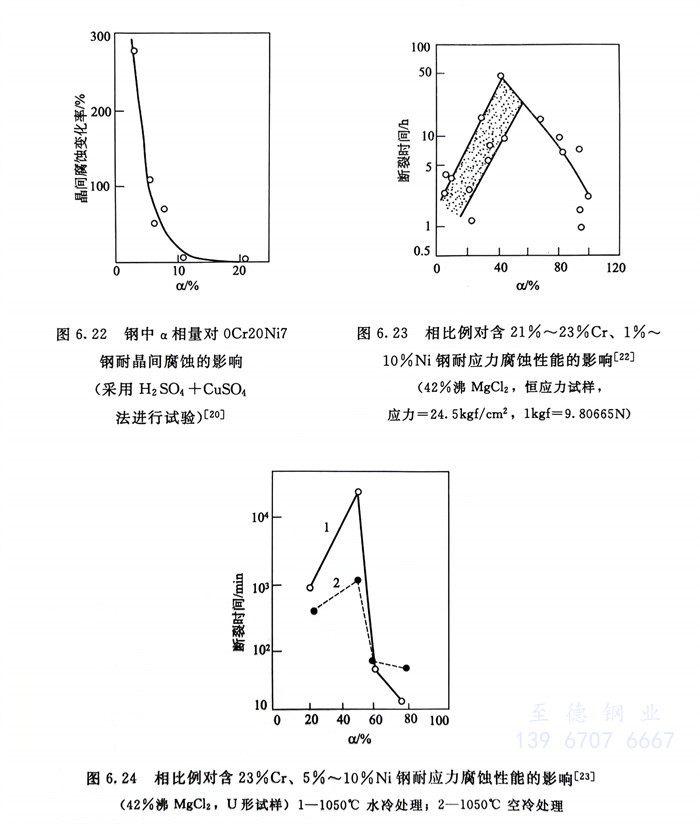

在氯化物中和在NaOH中的試驗結果見圖6.23、圖6.24及表6.7。可以看出，在42％沸MgCl2中，當α相比例在40％～50％時，此鋼具有最佳的耐應力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結構，鋼的耐應力腐蝕性能便優于單相鐵素體（注意此時鋼中含鎳，為含鎳的鐵素體組織）時的性能，1100℃以上固溶處理時，單相鐵素體呈沿晶斷裂。
二(er)、雙相不銹鋼(gang)相比例對耐點蝕(shi)性能的(de)影響

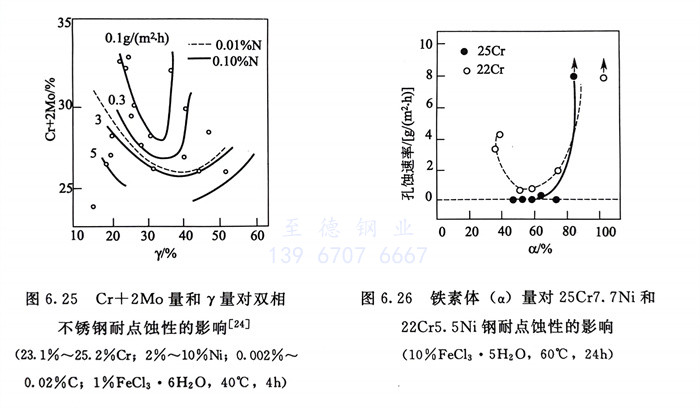

一(yi)些試驗(yan)結果見(jian)圖(tu)6.25和圖(tu)6.26。圖(tu)6.25的結果表明，不管(guan)鋼(gang)中(zhong)Cr + 2Mo 量如(ru)何(he)變化，為了獲得最佳的點蝕性(xing)(xing)能以鋼(gang)中(zhong)γ相(xiang)量在30％～40％為宜，而圖(tu)6.26也指(zhi)出，鋼(gang)中(zhong)α相(xiang)量在50％～60％即(ji)α與(yu)γ相(xiang)比例近于1時耐點蝕性(xing)(xing)為最佳。
