浙江至(zhi)德(de)鋼(gang)業有(you)限公司本次與您(nin)討論的地下管(guan)(guan)，不包括(kuo)無壓力(li)的下水管(guan)(guan)及暖(nuan)通的管(guan)(guan)道。
一、允許直接埋地的管(guan)道
①. 輸送(song)無(wu)腐蝕性、無(wu)毒和無(wu)爆炸危(wei)險的(de)液體、氣體管道，由于(yu)某種原因無(wu)法在地(di)上敷設時。
②. 與地下儲罐或地下泵房有關的工(gong)藝介質管道。
③. 冷卻水及消防或(huo)泡沫(mo)消防管道。
④. 操作溫度小于150℃的(de)熱力管(guan)道。
上述管(guan)道(dao)還應滿足：無需經常檢驗，凝(ning)(ning)液可自動排出及停車時管(guan)道(dao)介質不會發生凝(ning)(ning)固及堵塞。
二、建筑(zhu)物內和露(lu)天裝置區埋地管道設計的(de)一般(ban)要(yao)求
1. 建筑物內(nei)的埋地(di)管道
①. 管道與建筑物墻(qiang)、柱(zhu)邊凈距不小于1m，并要(yao)躲開基礎(chu)，管道標高(gao)(gao)低于基礎(chu)時，管道與基礎(chu)外邊緣的凈距應不小于兩(liang)者(zhe)標高(gao)(gao)差(cha)及管道挖溝底寬一半(ban)之(zhi)和(he)。
②. 管(guan)道穿過承重(zhong)墻或建筑物基礎時應預留洞，且管(guan)頂上部凈空(kong)不得小于建筑物的沉降量，一般凈空(kong)為0.15m。
③. 管(guan)道(dao)在(zai)地(di)梁下穿(chuan)過(guo)時，管(guan)頂上(shang)部凈空不(bu)得(de)小于0.15m。
④. 兩管道(dao)間的最小凈(jing)距：平行時(shi)應(ying)為0.5m，交叉(cha)時(shi)應(ying)為0.15m。
⑤. 管道穿過地下室外(wai)墻或(huo)地下構(gou)筑物墻壁時應預埋防水(shui)套管。
⑥. 管(guan)道不得布置在可能受重物壓壞(huai)的地方。
⑦. 管(guan)道(dao)不(bu)得穿過設備(bei)。
⑧. 管頂最小埋設深度：素土地坪(ping)不小于0.6m；水(shui)泥地面不小于0.4m。
⑨. 埋(mai)地管道(dao)不(bu)宜(yi)(yi)采用(yong)可能(neng)泄(xie)漏的(de)連(lian)接結構(gou)，如法蘭或(huo)螺栓連(lian)接等(deng)，管材不(bu)宜(yi)(yi)采用(yong)易碎材料。
⑩. 埋地(di)管(guan)道與地(di)面(mian)上管(guan)道分界點一般在地(di)面(mian)以上0.5m處（有的工(gong)程項目統一規(gui)定為地(di)面(mian)以上0.3m處）。
?. 建筑物(wu)內(nei)的地下管道應盡量采用(yong)管溝敷設的方式(shi)。
?. 易燃易爆介質管(guan)(guan)道在裝(zhuang)置(zhi)外，如(ru)為埋地敷設，則(ze)進入裝(zhuang)置(zhi)區(qu)界附近(jin)應轉為地上管(guan)(guan)道。
2. 露天裝置區(qu)埋地管(guan)道(dao)
①. 滿足(zu)埋地管(guan)道(dao)之間(jian)、管(guan)道(dao)與(yu)構筑物之間(jian)以及管(guan)道(dao)與(yu)鐵路之間(jian)平行(xing)與(yu)交叉的凈距規定。
②. 埋地管(guan)道(dao)的套管(guan)應伸(shen)出道(dao)路(lu)或管(guan)溝外緣兩(liang)(liang)側不小(xiao)于(yu)1.0m，伸(shen)出鐵路(lu)兩(liang)(liang)側不小(xiao)于(yu)3.0m。以上套管(guan)內不允(yun)許(xu)有法(fa)蘭、螺紋等連接件，管(guan)道(dao)焊(han)縫需(xu)要探傷。
③. 管道高點(dian)設(she)(she)排氣、低(di)點(dian)設(she)(she)排凈，并設(she)(she)閥門井(jing)。
④. 鑄鐵管或(huo)非金(jin)屬管道穿過車輛通(tong)過的(de)通(tong)道時，需預埋套(tao)管。
三、GB50316《工業金屬管道設計規范》對(dui)埋地管道設計的(de)要求(qiu)
①. 埋地(di)敷設(she)的(de)管道(dao)應(ying)妥善解決防凍、防凝結、吹掃、排液(ye)、防外(wai)(wai)腐(fu)蝕及承受外(wai)(wai)荷載等(deng)問題。埋地(di)管道(dao)如有閥(fa)門應(ying)設(she)閥(fa)井(jing)。大型閥(fa)井(jing)應(ying)考(kao)慮操作(zuo)和檢(jian)修人員(yuan)能下到(dao)井(jing)內作(zuo)業；小(xiao)型閥(fa)井(jing)可只考(kao)慮人員(yuan)在井(jing)外(wai)(wai)操作(zuo)閥(fa)門的(de)可能性（手操作(zuo)或采用閥(fa)門伸長(chang)桿(gan)）。閥(fa)井(jing)應(ying)設(she)排水點。
②. 輸送(song)可(ke)(ke)燃氣體、可(ke)(ke)燃液體的埋地管(guan)道(dao)不(bu)宜穿越電(dian)纜溝(gou)(gou)，如不(bu)可(ke)(ke)避免(mian)時應設(she)套(tao)(tao)管(guan)。當管(guan)道(dao)介質溫度(du)(du)超(chao)過(guo)60℃時，在套(tao)(tao)管(guan)內應充填隔熱材(cai)料，使套(tao)(tao)管(guan)外壁(bi)溫度(du)(du)不(bu)超(chao)過(guo)60℃。套(tao)(tao)管(guan)長(chang)度(du)(du)伸出電(dian)纜溝(gou)(gou)外壁(bi)不(bu)小于0.5m。
③. 管(guan)道與管(guan)道及電纜(lan)間(jian)的(de)最小水平間(jian)距應(ying)符合(he)現行(xing)國家標準GB 50187《工業企業總平面(mian)設計規范》的(de)規定(ding)。
④. 從(cong)道(dao)路(lu)下(xia)面穿越(yue)的管道(dao)，其頂部至(zhi)路(lu)面不宜小于(yu)(yu)0.7m（SH/T 3012規定裝置內埋地管道(dao)的管頂距(ju)一般混(hun)凝(ning)土地表(biao)面不應小于(yu)(yu)0.3m；通(tong)過機械(xie)車(che)輛的通(tong)道(dao)下(xia)不小于(yu)(yu)0.75m或采用(yong)套管保(bao)護）。從(cong)鐵路(lu)下(xia)面穿越(yue)的管道(dao)應設套管，套管頂至(zhi)鐵軌(gui)底的距(ju)離不應小于(yu)(yu)1.2m。
⑤. 管(guan)道(dao)與(yu)電纜間交叉凈距不應小于0.5m。電纜宜敷設在熱管(guan)道(dao)下面(mian)，腐(fu)蝕性流體管(guan)道(dao)上(shang)面(mian)。
⑥. B類流體（按GB50316）、氧氣(qi)和熱力(li)管(guan)(guan)道與(yu)其他(ta)管(guan)(guan)道的交叉凈距不應小于0.25m；C類及D類流體管(guan)(guan)道間的交叉凈距不宜小于0.15m。
⑦. 管道埋深應(ying)在冰凍線(xian)以(yi)下。當無(wu)法實現(xian)時，應(ying)有可靠的(de)防凍保護措施。
⑧. 設(she)有(you)補償器、閥門及其(qi)他需維修的管道(dao)組成件，應(ying)將其(qi)布(bu)置在(zai)符合安全要求的井(jing)室中，井(jing)內應(ying)有(you)寬度大于或等于0.5m的維修空間。
⑨. 有加熱(re)保護的（如伴熱(re)）管道不應直接埋地，可設在管溝內(nei)。
⑩. 挖土共溝敷設(she)管(guan)道的要求應符合(he)現行國家標準GB50187《工業(ye)(ye)企業(ye)(ye)總平(ping)面設(she)計規(gui)范》的規(gui)定。
?. 帶有(you)隔熱層(ceng)及(ji)外護套的埋(mai)地(di)管(guan)(guan)道，布(bu)置時(shi)應(ying)有(you)足夠柔性，并(bing)在外套內(nei)有(you)內(nei)管(guan)(guan)熱脹(zhang)的余地(di)。無補償直埋(mai)方法，可用(yong)于溫度小(xiao)于或(huo)等于120℃的D類(lei)流(liu)體的管(guan)(guan)道，并(bing)應(ying)按國家現行(xing)直埋(mai)供(gong)熱管(guan)(guan)道標準的規(gui)定(ding)進(jin)行(xing)設計與施工(gong)。
四、大型管(guan)溝內管(guan)道布置
1. 管(guan)溝(gou)內管(guan)道布(bu)置(zhi)必須(xu)符合的(de)條件(jian)
①. 輸送(song)介質(zhi)無腐蝕、無毒(du)以及非易燃易爆管道。
②. 不宜埋(mai)地、又不宜架空布(bu)置的管道。
③. 正常地下水位(wei)低于溝底。
④. 防(fang)止(zhi)重(zhong)組分氣體及有害氣體在(zai)溝(gou)內聚集，必(bi)要時在(zai)溝(gou)內填砂。
2. 管溝的(de)設(she)計
①. 管(guan)溝(gou)坡(po)(po)度(du)：各種管(guan)溝(gou)溝(gou)底(di)應(ying)有(you)不小于0.002的(de)縱(zong)向坡(po)(po)度(du)，管(guan)溝(gou)截(jie)面(mian)底(di)部應(ying)有(you)0.05的(de)坡(po)(po)度(du)。管(guan)溝(gou)最(zui)低處(chu)應(ying)設下(xia)水箅子和集水坑，以便將管(guan)道偶然(ran)泄(xie)漏或溝(gou)壁滲(shen)水排除。
②. 管(guan)溝(gou)(gou)溝(gou)(gou)蓋板應做成0.02的橫向(xiang)雙落水坡(po)度，當溝(gou)(gou)寬小于1.0m時(shi)可做成單(dan)坡(po)，以便(bian)地面滲水排至溝(gou)(gou)外。
③. 管溝(gou)埋深(shen)：蓋板至設計地(di)面的覆土深(shen)不小(xiao)于0.3m，車(che)行道路不小(xiao)于0.5m。
④. 若(ruo)管溝低于地(di)下水(shui)(shui)位時，管溝應采(cai)取全防水(shui)(shui)結(jie)構。
⑤. 檢查井(jing)的設置場合：對裝有(you)閥門或需要經(jing)常檢修(xiu)的管件；直線部分(fen)相隔100～150m（最大(da)不超過200m）；管溝縱向坡(po)度最低點處。
⑥. 管(guan)溝內考慮自然通風，必要時通行管(guan)溝采用臨時機械通風。
3. 管溝中管道閥門設(she)置
①. 管溝中管道排列要便于安裝(zhuang)維修。

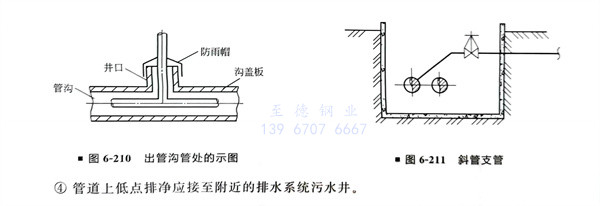

②. 管(guan)(guan)溝中(zhong)管(guan)(guan)道穿出溝蓋板與地上管(guan)(guan)道相接，需加垂直方向套管(guan)(guan)或(huo)搗(dao)制豎井至地面(mian)上0.5m，蓋板處需密封，頂部(bu)需加防雨帽（圖6-210）。
③. 檢查井(jing)的人孔應(ying)布置(zhi)在井(jing)的邊緣四角位(wei)置(zhi)。閥(fa)門宜(yi)立裝、手(shou)輪朝(chao)上(shang)。管道布置(zhi)應(ying)緊湊，如支管以45°與(yu)主管相接(jie)，閥(fa)門設在水(shui)平管上(shang)（圖6-211）。
④. 管道(dao)上低點(dian)排凈應接至附近的(de)排水(shui)系統污水(shui)井。
五(wu)、GB50316《工業(ye)金屬管(guan)道設計規范》對(dui)溝(gou)內(nei)管(guan)道設計的要求
①. 可通行管溝的(de)管道布置應符合以下規(gui)定。
a. 在無(wu)可靠的(de)通風條件及無(wu)安全措施時，不得在通行管溝內布(bu)置窒息性及B類流體的(de)管道。
b. 溝內過(guo)道(dao)凈寬不(bu)宜(yi)小于0.7m，凈高不(bu)宜(yi)小于1.8m。
c. 對于長(chang)的管溝應設安全入口，每(mei)隔100m應設有(you)人(ren)孔及直梯，必要時設安裝(zhuang)孔。
②. 不(bu)可(ke)通行管(guan)(guan)溝的管(guan)(guan)道布置(zhi)應符合下(xia)列規定。
a. 當溝內布置(zhi)經常(chang)操作(zuo)的閥(fa)門時，閥(fa)門應(ying)布置(zhi)在不影(ying)響通(tong)行的地方，必要(yao)時可增(zeng)設閥(fa)門伸長桿，將(jiang)手輪引(yin)伸至(zhi)靠近活動溝蓋背面的高(gao)度處。
b. B類(lei)流體（按GB50316）的(de)管(guan)道不(bu)(bu)宜設(she)在密閉的(de)溝內(nei)。在明溝中不(bu)(bu)宜敷設(she)密度比環境空氣大的(de)B類(lei)氣體管(guan)道。當不(bu)(bu)可避免時，應(ying)在溝內(nei)填滿細砂(sha)，并應(ying)定期檢查管(guan)道使用情況(kuang)。
六、室外地下管道(dao)與鐵路道(dao)路及建(jian)筑物間的距離

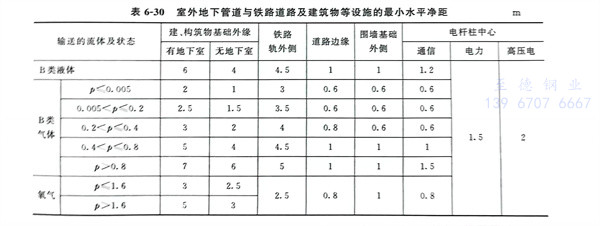

室(shi)外地下管道與鐵路道路及建筑(zhu)物等設施的最小水平凈距見表6-30。
七、地下管道布置(zhi)設(she)計工(gong)程(cheng)實(shi)例

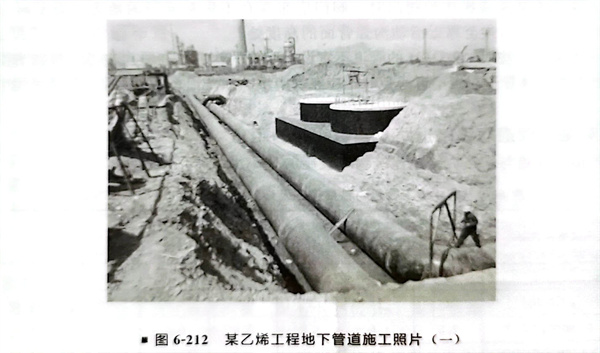

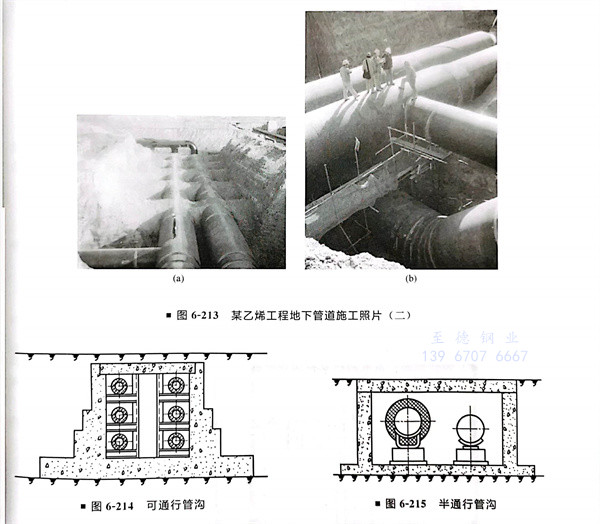

某乙烯工程地下管道(dao)施(shi)工照片（圖6-212、圖6-213）
管溝(gou)中(zhong)(zhong)敷(fu)設管道，當管道不(bu)(bu)(bu)宜于埋(mai)地或沿地面敷(fu)設，又(you)不(bu)(bu)(bu)可能架空敷(fu)設時，可敷(fu)設在管溝(gou)中(zhong)(zhong)。管溝(gou)的形(xing)式(shi)一般有如下三種：可通行管溝(gou)（圖6-214）、半(ban)通行管溝(gou)（圖6-215）、不(bu)(bu)(bu)通行管溝(gou)。
半通(tong)行管(guan)溝(gou)的凈高一(yi)般(ban)小于1.6m，通(tong)道寬度一(yi)般(ban)采(cai)用0.6m左右。如果采(cai)用橫貫管(guan)溝(gou)斷面的支架時，其下面的凈高應不小于1m。
不通行管(guan)溝容積小(xiao)(xiao)，最小(xiao)(xiao)高度為0.45m，管(guan)子外表距(ju)(ju)溝底、溝頂和(he)側墻(qiang)的(de)凈距(ju)(ju)及相鄰(lin)兩根管(guan)道凈距(ju)(ju)不應小(xiao)(xiao)于0.15m；管(guan)道只能布置成(cheng)單層(ceng)，不能雙層(ceng)或多層(ceng)布置，以便安裝及檢修。
在(zai)管溝中敷設管道(dao)時，如同一地溝內有幾層(ceng)管道(dao)，敷設應(ying)從最下(xia)面一層(ceng)開始，最好在(zai)下(xia)層(ceng)的(de)管道(dao)安裝(zhuang)、試壓、保溫等(deng)全(quan)部完成后，再進行上層(ceng)管道(dao)的(de)安裝(zhuang)。
用管溝敷設管道(dao)的優(you)點(dian)是：管道(dao)隱(yin)蔽，不(bu)占用空間位置；檢修(xiu)方便（與埋地敷設比較）；距離短，節省材料。缺點(dian)是：管溝修(xiu)建(jian)費用較高(gao)，投資較大(da)；管道(dao)安裝(zhuang)、檢修(xiu)不(bu)如架空敷設方便；一般不(bu)適宜于(yu)敷設輸送(song)有(you)腐蝕性(xing)(xing)及有(you)爆炸(zha)性(xing)(xing)危險介質的管道(dao)。
