一、截止閥(fa)概述

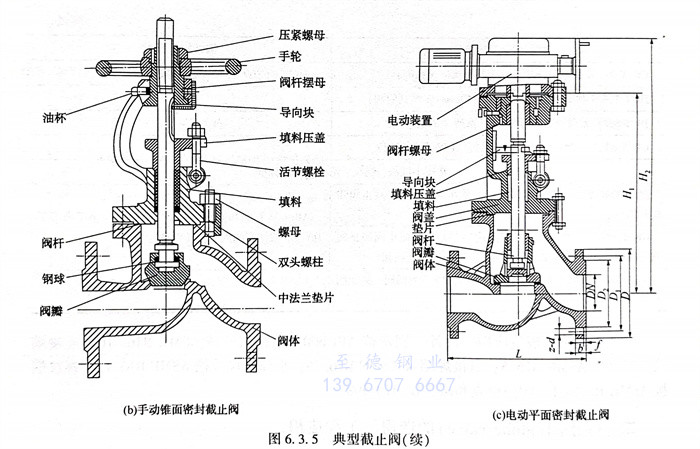

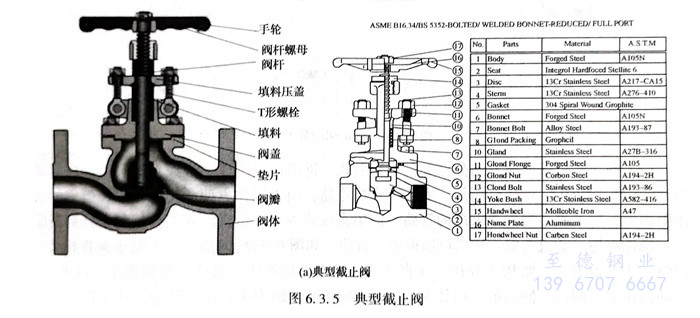

  截(jie)止閥，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門(men)。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。

二(er)、截止閥(fa)的分類(lei)

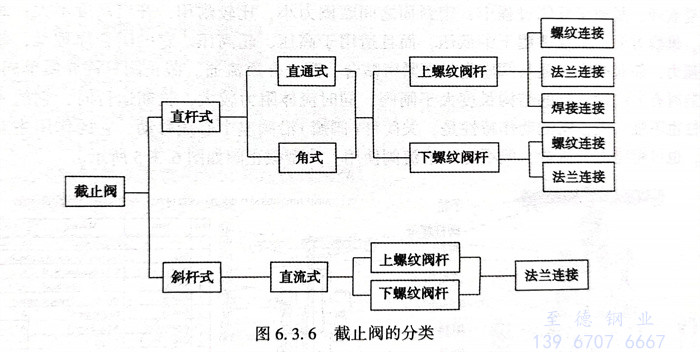

 1. 總分類(lei)見(jian)圖6.3.6。

 2. 截止(zhi)閥(fa)可按通道方(fang)向分三(san)類：

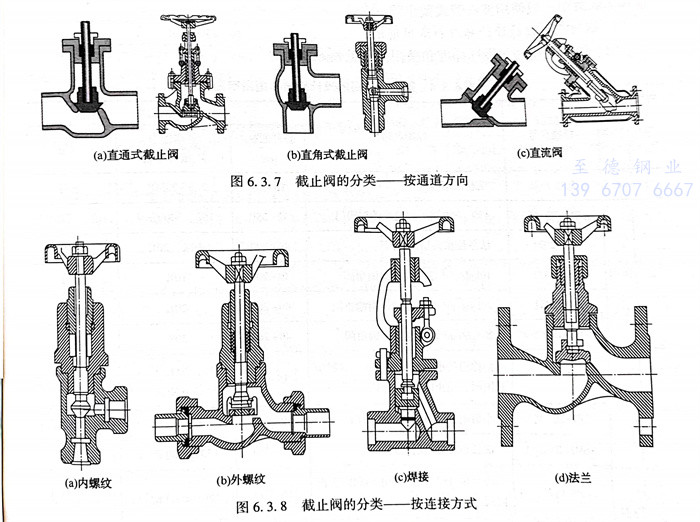

   ①. 直(zhi)通式：進(jin)出口通道成一直(zhi)線，但(dan)(dan)經過閥座(zuo)時要拐90°的(de)彎。如圖(tu)6.3.7（a）所示。安裝于(yu)直(zhi)線管(guan)路(lu)，由于(yu)操作方便，用得最多。但(dan)(dan)它的(de)流(liu)體(ti)阻力大(da)，對于(yu)阻力損失要求嚴的(de)管(guan)路(lu)，使(shi)用直(zhi)流(liu)式為好。但(dan)(dan)直(zhi)流(liu)式閥桿傾斜，開(kai)啟高度大(da)，操作不(bu)便。

   ②. 直(zhi)(zhi)(zhi)角(jiao)式：進(jin)出口(kou)通道成一直(zhi)(zhi)(zhi)角(jiao)。如圖6.3.7（b）所示。安裝于垂直(zhi)(zhi)(zhi)相(xiang)(xiang)交(jiao)的管路，流動阻力小，常用于高壓。③直(zhi)(zhi)(zhi)流式：進(jin)出口(kou)通道成一直(zhi)(zhi)(zhi)線，與(yu)閥(fa)座(zuo)中心線相(xiang)(xiang)交(jiao)。這(zhe)種截止閥(fa)，閥(fa)桿(gan)是傾斜的。閥(fa)體與(yu)

閥桿成45°，流(liu)動(dong)阻(zu)力(li)小，壓力(li)降(jiang)小，便于(yu)檢修(xiu)和更換。如圖6.3.7（c）所示(shi)。

 3. 按連接方(fang)式(shi)(shi)截止(zhi)閥分為：內螺紋(wen)式(shi)(shi)、外螺紋(wen)式(shi)(shi)、焊接式(shi)(shi)、法蘭(lan)式(shi)(shi)等(deng)。見圖6.3.8。

三、適(shi)用(yong)范圍

（1）與閘閥(fa)相比截止閥(fa)具有一定的調節作用(yong)，故常(chang)用(yong)于調節閥(fa)組的旁(pang)路。經常(chang)需要調節壓(ya)力(li)和流量的部位，應選用(yong)節流閥(fa)。

（2）截止閥單(dan)向流動。

（3）截(jie)止(zhi)閥(fa)(fa)在(zai)關閉時需(xu)要克服介質(zhi)的阻(zu)力。截(jie)止(zhi)閥(fa)(fa)與相(xiang)同規格的閘(zha)閥(fa)(fa)相(xiang)比，結構長度較大(da)，一般(ban)用于(yu)DN≤250的管(guan)道上，因為大(da)口徑的截(jie)止(zhi)閥(fa)(fa)加工和(he)制造都比較麻(ma)煩(fan)，且密(mi)封(feng)性(xing)能不(bu)如小口徑的截(jie)止(zhi)閥(fa)(fa)。

（4）對要求有一定調(diao)節作用的開(kai)關場(chang)合（如調(diao)節閥旁路、軟管站等）和輸(shu)送液化石(shi)油氣、液態烴(jing)介(jie)質的場(chang)合，宜選用截止閥以代替閘閥。

（5）用(yong)于(yu)手動調節流(liu)量，結(jie)構(gou)簡單(dan)，制造維護(hu)方(fang)便，密封面(mian)結(jie)構(gou)較耐腐蝕，流(liu)體阻力大(da)。流(liu)體向(xiang)上流(liu)過(guo)閥(fa)座，閥(fa)座上有沉淀(dian)物(wu)時影(ying)響(xiang)嚴密性，不宜用(yong)于(yu)懸(xuan)浮固(gu)體及黏(nian)度較大(da)的流(liu)體。

（6）直(zhi)通式和(he)直(zhi)流(liu)(liu)(liu)式的(de)截(jie)止閥、節(jie)流(liu)(liu)(liu)閥可安(an)裝(zhuang)在水平(ping)和(he)垂(chui)直(zhi)管道上，角(jiao)式截(jie)止閥和(he)節(jie)流(liu)(liu)(liu)閥需安(an)裝(zhuang)在垂(chui)直(zhi)相交的(de)管道上，安(an)裝(zhuang)時要注意(yi)閥體的(de)指示方向(xiang)與(yu)介質的(de)流(liu)(liu)(liu)向(xiang)一致。

（7）針形閥是帶細微(wei)錐形塞子的截(jie)止閥，可(ke)用于小流量(liang)微(wei)調(diao)或(huo)用作取(qu)樣閥，通(tong)常應用于小口徑(jing)。如果口徑(jing)大(da)，也需要有調(diao)節(jie)功能，可(ke)以采用節(jie)流閥，此時閥瓣為拋物線等形狀。

（8）要求低(di)泄漏(lou)的工(gong)況(kuang)，應(ying)采(cai)用低(di)泄漏(lou)的截(jie)止閥。低(di)泄漏(lou)的截(jie)止閥有多種結構，其中在(zai)化工(gong)裝置中一般使用波(bo)紋管(guan)式截(jie)止閥。

四、鋼制(zhi)截止(zhi)閥的設計標準和(he)適用范圍

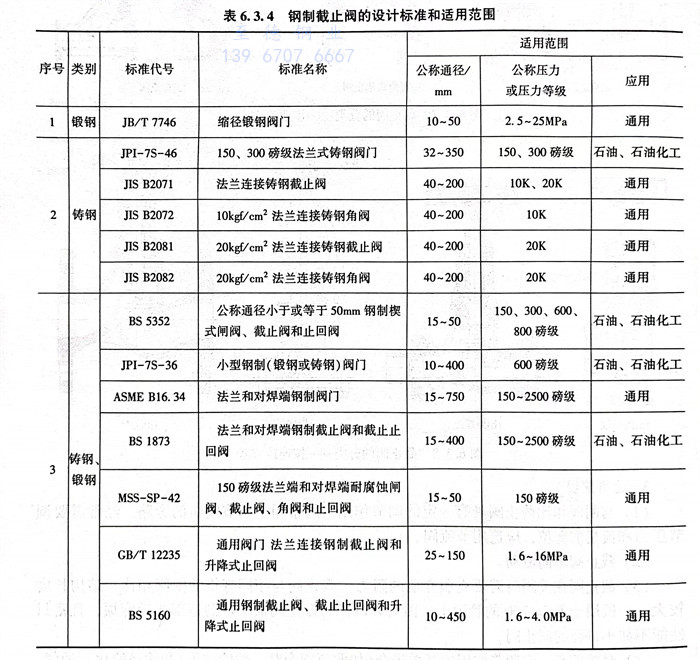

 1. 鋼制截(jie)止閥的設(she)計標準和(he)適用范(fan)圍見表6.3.4。

 2. 截止閥有關其他標準。

   GB/T 12233《通用(yong)閥(fa)門 鐵制截止閥(fa)與升降式止回閥(fa)》

   JB/T 53174《截止閥產品質量分等》

   JB/T 53165《高壓平衡截止閥產品質量分等》

   GB/T 587《船用法蘭青銅截止閥》

   GB/T 590《船用法蘭鑄鐵截止閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》

   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

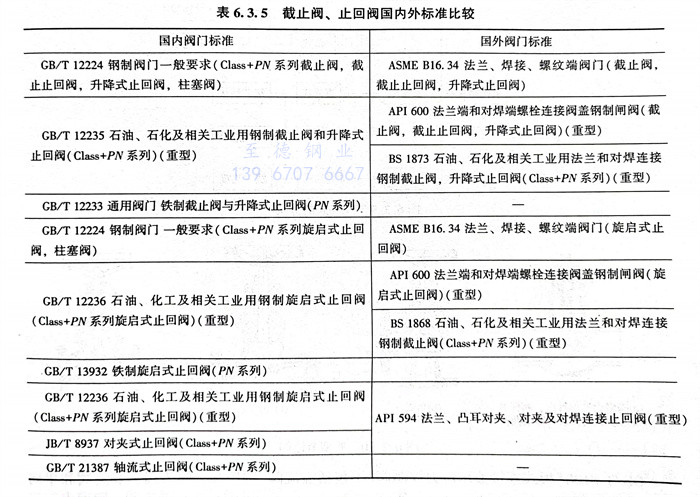

 3. 截(jie)止閥、止回閥國內外(wai)標(biao)準比較(jiao)見表6.3.5。

 4. 國(guo)外(wai)截止閥(fa)規范應用

   設計、制造按(an)(an)(an)BS 1873、BS 5352、ASME B16.34。結構長度按(an)(an)(an)ASME B16.10。連接端法(fa)蘭尺(chi)寸(cun)ASME按(an)(an)(an)ASME B16.5；對接焊端按(an)(an)(an)ASME B16.25；承插口尺(chi)寸(cun)按(an)(an)(an)ASME B16.11；螺紋端按(an)(an)(an) ASME Bl．20.1。閥門檢查(cha)和試驗按(an)(an)(an)API 598。
