截止閥有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥。
1. 直通式截止閥(fa)

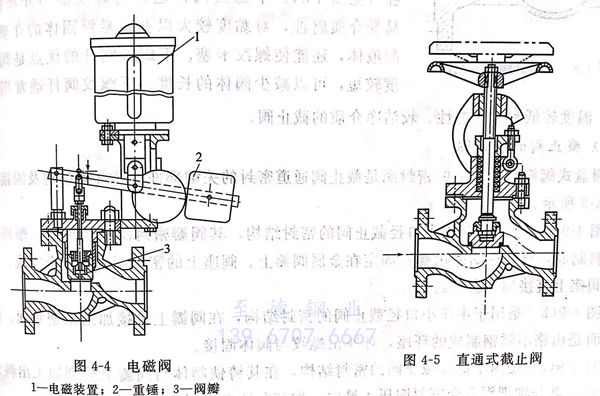

直通式截(jie)止閥的結(jie)構如圖(tu)4-5所(suo)示。閥體可以鑄造(zao)，也可以鍛造(zao)。其加工、安裝、維修、操作(zuo)都較容易，是截(jie)止閥中應用(yong)最廣泛的結(jie)構形式。其缺點是流體阻力較大(da)。
2. 直流式截止(zhi)閥（又稱Y型閥）

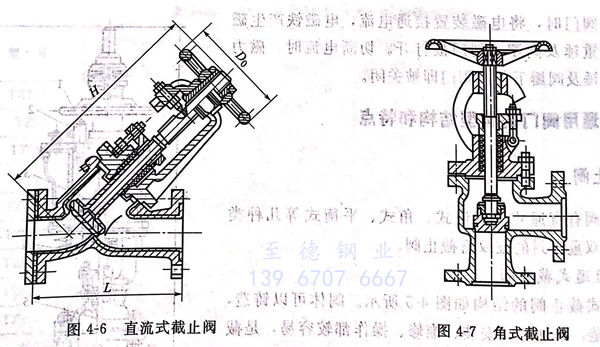

直流(liu)(liu)(liu)(liu)(liu)式截止閥的結構如圖4-6所示。直流(liu)(liu)(liu)(liu)(liu)閥的流(liu)(liu)(liu)(liu)(liu)體流(liu)(liu)(liu)(liu)(liu)通路線(xian)比直通式截止閥平緩得多。流(liu)(liu)(liu)(liu)(liu)體阻力小(xiao)，但閥瓣行程大，制造、安(an)裝、維修(xiu)都較復雜(za)，僅用于對流(liu)(liu)(liu)(liu)(liu)體阻力有嚴格要(yao)求的場所。
3. 角(jiao)式截止閥
其結(jie)構(gou)(gou)如圖4-7所(suo)示，閥(fa)體多為鍛造，其結(jie)構(gou)(gou)簡單，力學性能良好，適用于高壓、小口徑截(jie)止閥(fa)。
4. 閥桿
截(jie)止(zhi)閥(fa)的閥(fa)桿(gan)(gan)一般(ban)都作(zuo)旋轉升降運(yun)動，順時(shi)針(zhen)方(fang)向(xiang)旋轉手(shou)輪時(shi)，閥(fa)桿(gan)(gan)向(xiang)下，關閉(bi)閥(fa)門。逆時(shi)針(zhen)方(fang)向(xiang)旋轉手(shou)輪，閥(fa)桿(gan)(gan)向(xiang)上(shang)，打開閥(fa)門。截(jie)止(zhi)閥(fa)的閥(fa)桿(gan)(gan)螺(luo)紋有(you)上(shang)螺(luo)紋結構和下螺(luo)紋結構兩種(zhong)。
上螺(luo)紋(wen)閥(fa)桿(gan)(gan)的(de)行走螺(luo)紋(wen)在閥(fa)桿(gan)(gan)上部并處于(yu)(yu)閥(fa)體填(tian)料箱之外（見圖4-5),螺(luo)紋(wen)不與介質接觸，不受介質腐(fu)蝕(shi)(shi)，便于(yu)(yu)潤滑，閥(fa)桿(gan)(gan)穩(wen)定(ding)、不易(yi)彎(wan)曲，能保證(zheng)閥(fa)瓣(ban)與閥(fa)座對中良好，有利于(yu)(yu)密封。上螺(luo)紋(wen)閥(fa)桿(gan)(gan)適用于(yu)(yu)大(da)口(kou)徑、高溫、高壓或腐(fu)蝕(shi)(shi)性介質的(de)截止閥(fa)。

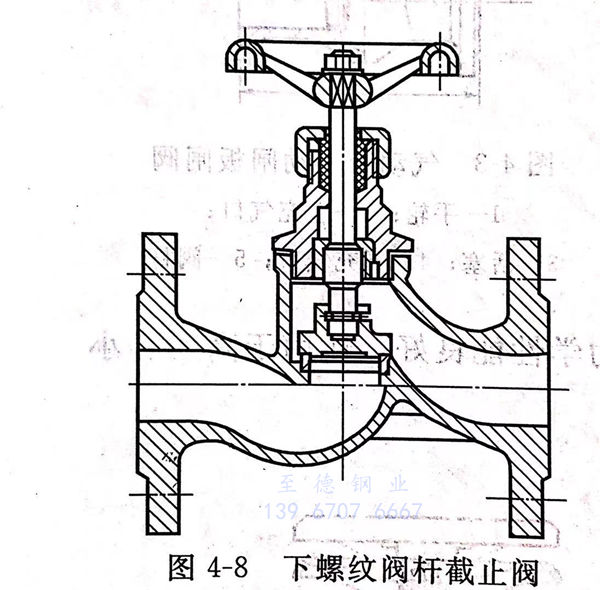

下(xia)(xia)螺紋(wen)(wen)閥(fa)桿的(de)行(xing)走螺紋(wen)(wen)在閥(fa)桿下(xia)(xia)部，并處(chu)于閥(fa)桿內腔（見圖4-8).下(xia)(xia)螺紋(wen)(wen)閥(fa)桿運行(xing)時(shi)螺紋(wen)(wen)能與介(jie)質(zhi)(zhi)接觸，易受(shou)介(jie)質(zhi)(zhi)腐(fu)(fu)蝕(shi)，對黏度(du)較(jiao)大以(yi)及帶(dai)懸浮固體的(de)介(jie)質(zhi)(zhi)，易凝(ning)液體，還能使螺紋(wen)(wen)卡塞(sai)。下(xia)(xia)螺紋(wen)(wen)閥(fa)桿的(de)優(you)點是閥(fa)桿長(chang)(chang)度(du)較(jiao)短，可以(yi)減(jian)少閥(fa)體的(de)長(chang)(chang)度(du)。下(xia)(xia)螺紋(wen)(wen)閥(fa)桿通(tong)常用于小口徑(jing)、溫(wen)度(du)較(jiao)低(di)和非(fei)腐(fu)(fu)蝕(shi)性(xing)、較(jiao)潔凈介(jie)質(zhi)(zhi)的(de)截止閥(fa)。
5. 截止閥的密封(feng)圈

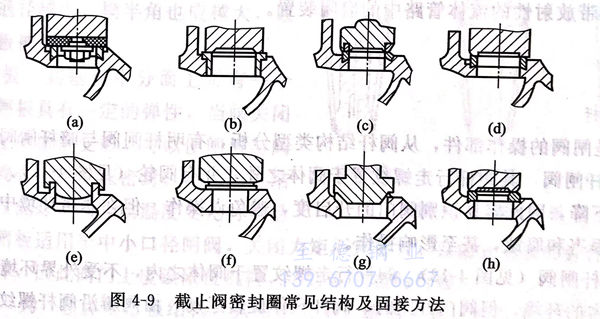

圓盤(pan)式(shi)(shi)閥(fa)(fa)(fa)瓣(ban)與閥(fa)(fa)(fa)座上的密(mi)封圈是(shi)截止(zhi)閥(fa)(fa)(fa)通(tong)道(dao)密(mi)封的關鍵部件(jian)。其常(chang)見結構(gou)及固接方式(shi)(shi)如圖4-9所示。
圖4-9(a)是用(yong)于(yu)低(di)壓小(xiao)口(kou)徑截(jie)止閥的密封(feng)結構，其閥瓣(ban)密封(feng)圈(quan)(quan)是用(yong)橡膠、塑(su)料(liao)等(deng)軟質材(cai)料(liao)制(zhi)成，軟質密封(feng)圈(quan)(quan)由螺釘固定在金屬閥瓣(ban)上。閥座上的密封(feng)圈(quan)(quan)用(yong)銅(tong)合(he)金制(zhi)成。也(ye)可以在閥座上直接(jie)加(jia)工出密封(feng)面。
圖(tu)4-9(b)是(shi)用于中壓小口(kou)徑(jing)截止閥(fa)的(de)密(mi)封(feng)結構，在閥(fa)瓣上直(zhi)接加工出密(mi)封(feng)面。閥(fa)座密(mi)封(feng)面是(shi)由鉻不銹鋼制成的(de)環座，環座由螺紋(wen)與閥(fa)體固接。
圖(tu)4-9(c)是用(yong)于(yu)低壓截(jie)止閥的密封結構，在其(qi)鑄鐵閥體(ti)與閥瓣上分別加工出斜(xie)口和燕尾槽(cao)，再分別把銅(tong)合金密封圈壓入槽(cao)內，靠其(qi)塑性變形固接。
圖4-9(d)是用(yong)于小口徑截止閥的密封(feng)結構，在(zai)閥瓣上直接(jie)加工出密封(feng)面(mian)，在(zai)閥座燕尾槽內壓入用銅(tong)合金或不銹鋼制成的密封圈(quan)。
圖4-9(e)是(shi)氨(an)用(yong)截止(zhi)閥(fa)的密封結構，在(zai)閥(fa)瓣燕尾(wei)槽(cao)內壓(ya)入氟塑(su)料密封圈或澆注巴氏合(he)金。在(zai)閥(fa)座上(shang)直接加工出密封面(mian)。
圖4-9(f)是用于高、中壓截止(zhi)閥(fa)(fa)的密(mi)封結構，在閥(fa)(fa)體和閥(fa)(fa)瓣上分別堆焊(han)鉻不銹鋼，再加工成密(mi)封面。
圖4-9(g)是用于(yu)高溫(wen)高壓及不銹鋼截止閥(fa)的密(mi)封結構(gou)。在閥(fa)體和閥(fa)瓣(ban)上分別堆焊硬(ying)質合金，再加(jia)工成錐形密(mi)封面。
圖4-9(h)是用(yong)于高、中(zhong)壓小口徑截止閥(fa)(fa)的密封(feng)結構，在(zai)閥(fa)(fa)瓣上直接加(jia)工出密封(feng)面，用(yong)摩擦焊把鉻不(bu)銹鋼材(cai)料制成(cheng)的密封(feng)圈固定(ding)在(zai)閥(fa)(fa)體上。
6. 平衡式截止閥

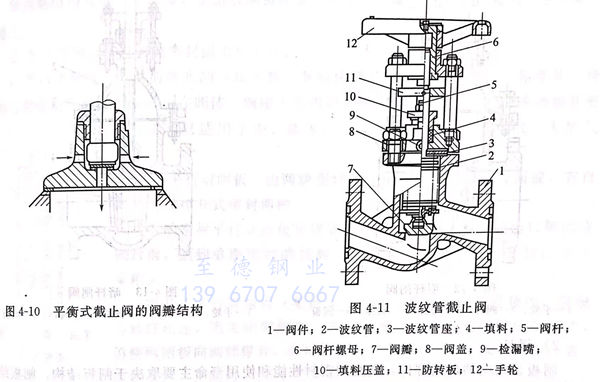

其(qi)(qi)閥(fa)(fa)瓣(ban)(ban)(ban)結構如圖(tu)4-10所示，流體(ti)流動(dong)方向與(yu)普通截止(zhi)閥(fa)(fa)相反。從圖(tu)中可以看出，平(ping)(ping)衡(heng)式截止(zhi)閥(fa)(fa)閥(fa)(fa)瓣(ban)(ban)(ban)內有一(yi)條小孔通道(dao)連通其(qi)(qi)上部和下部，在(zai)開閉(bi)閥(fa)(fa)門時，閥(fa)(fa)桿首(shou)先打開小孔通道(dao)，使閥(fa)(fa)瓣(ban)(ban)(ban)上部和下部的(de)壓力平(ping)(ping)衡(heng)，減輕閥(fa)(fa)瓣(ban)(ban)(ban)單(dan)面受(shou)(shou)力時的(de)總壓力，也大(da)大(da)減少(shao)開閉(bi)閥(fa)(fa)門時的(de)驅動(dong)力矩，克服了高(gao)壓、大(da)口徑(jing)(jing)截止(zhi)閥(fa)(fa)閥(fa)(fa)瓣(ban)(ban)(ban)單(dan)面受(shou)(shou)壓過大(da)，密封面易損(sun)和操作(zuo)困難的(de)缺陷。但由(you)于平(ping)(ping)衡(heng)式閥(fa)(fa)瓣(ban)(ban)(ban)結構比(bi)較(jiao)(jiao)復(fu)雜，一(yi)般只(zhi)用(yong)于高(gao)壓和口徑(jing)(jing)較(jiao)(jiao)大(da)的(de)截止(zhi)閥(fa)(fa)。
7. 波紋(wen)管截(jie)止閥(fa)
波(bo)(bo)紋管截止(zhi)閥(fa)是在閥(fa)桿(gan)上(shang)有雙(shuang)重(zhong)密(mi)(mi)封裝(zhuang)置的截止(zhi)閥(fa)，除(chu)有一般閥(fa)門的填料(liao)密(mi)(mi)封外，還有不銹鋼波(bo)(bo)紋管的密(mi)(mi)封件(jian)（見圖(tu)4-11).由于波(bo)(bo)紋管具有彈性(xing)，閥(fa)瓣(ban)下(xia)降時，波(bo)(bo)紋管伸(shen)長，上(shang)升時被壓縮，因(yin)此(ci)利(li)用(yong)波(bo)(bo)紋管密(mi)(mi)封可(ke)以(yi)防止(zhi)流體外漏(lou)。如果(guo)波(bo)(bo)紋管破損，從檢(jian)漏(lou)嘴可(ke)以(yi)檢(jian)測，此(ci)時填料(liao)即作第(di)二次密(mi)(mi)封，可(ke)以(yi)繼(ji)續(xu)維持工(gong)作，待機檢(jian)修。該閥(fa)既能在真(zhen)空系統中使(shi)用(yong)，又能在對密(mi)(mi)封性(xing)、清潔度要求高的中、低壓管道中使(shi)用(yong)。并適用(yong)于有毒、易燃(ran)、易爆(bao)、帶(dai)放射性(xing)的流體管路中的啟閉裝(zhuang)置。
