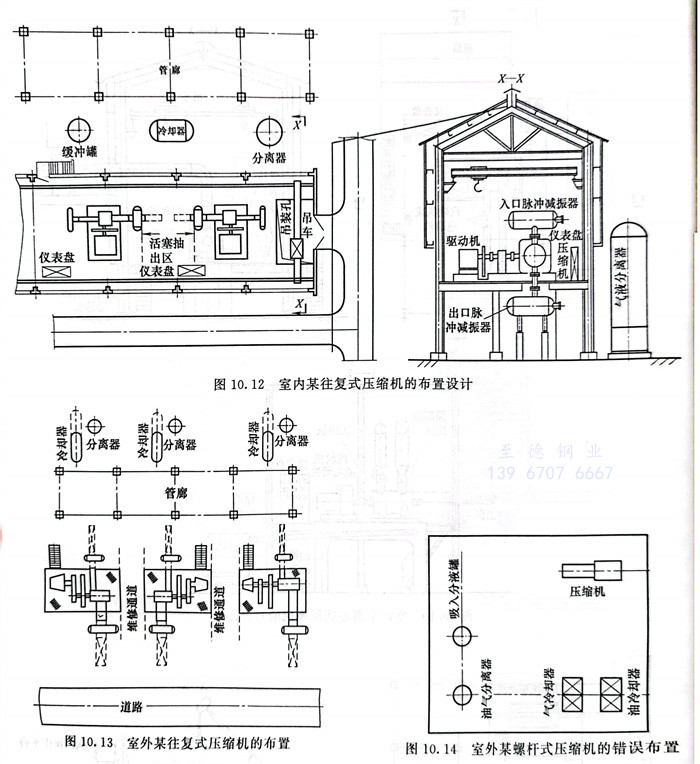

某國外工程項目，設計方把螺桿壓縮機的分液罐、油氣分離罐、氣冷卻器與壓縮(suo)機以及其他設備分別按照防火規范內15m的間距做了設備布置圖，占地面積非常大，如圖10.14所示。其實，按照這個國家防火規范要求（我國GB50160也有同樣的要求），螺桿壓縮機的分液罐、油氣分離罐、氣冷卻器與壓縮機以及其他與主體設備密切相關的設備可直接連接或靠近布置，也可以由壓縮機廠家來確定整個“壓縮機模塊”的布置尺寸。調整修改后的設備布置占地面小了很多。

工程應用：某壓(ya)縮(suo)機廠房吊車高度偏低的設計錯誤

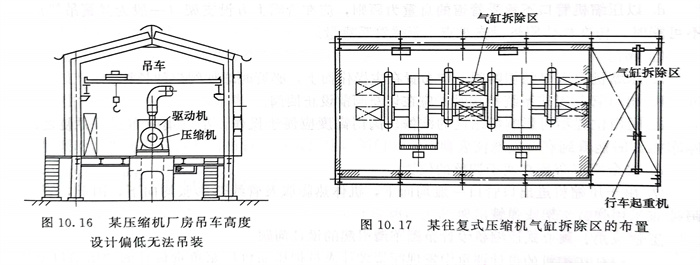

  某壓縮機廠(chang)房吊(diao)車高度(du)設(she)(she)計偏(pian)低(di)，見圖10.16，行走起來阻擋設(she)(she)施較多(duo)，無法吊(diao)裝。

工程(cheng)應用：某往復式壓(ya)縮(suo)機(ji)氣缸拆除區(qu)的布置

  圖(tu)10.17是某(mou)往復式壓縮機氣缸拆(chai)除區的布置(zhi)。筆(bi)者參與校審的項(xiang)目，時常發現氣缸拆(chai)除區距離不夠(gou)。
